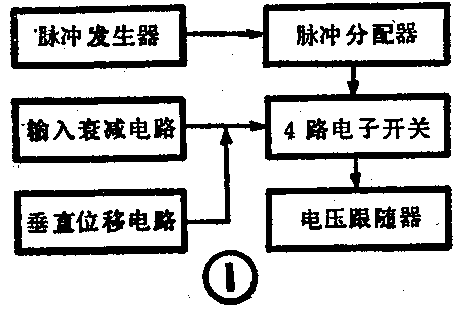

我们设计的单踪示波器多路同时显示的附加装置，可与一般单踪示波器配合使用，同时显示4路信号波形。此装置仅用4片集成电路和少量其它元件，结构简单，不用调试即可装置成功。
1．脉冲发生器。555时基电路与R\(_{1}\)、R2及C\(_{1}\)等构成自激多谐振荡器，振荡频率设计为100kHz，由555时基电路的3脚输出，至后面的CC4017的CP端。

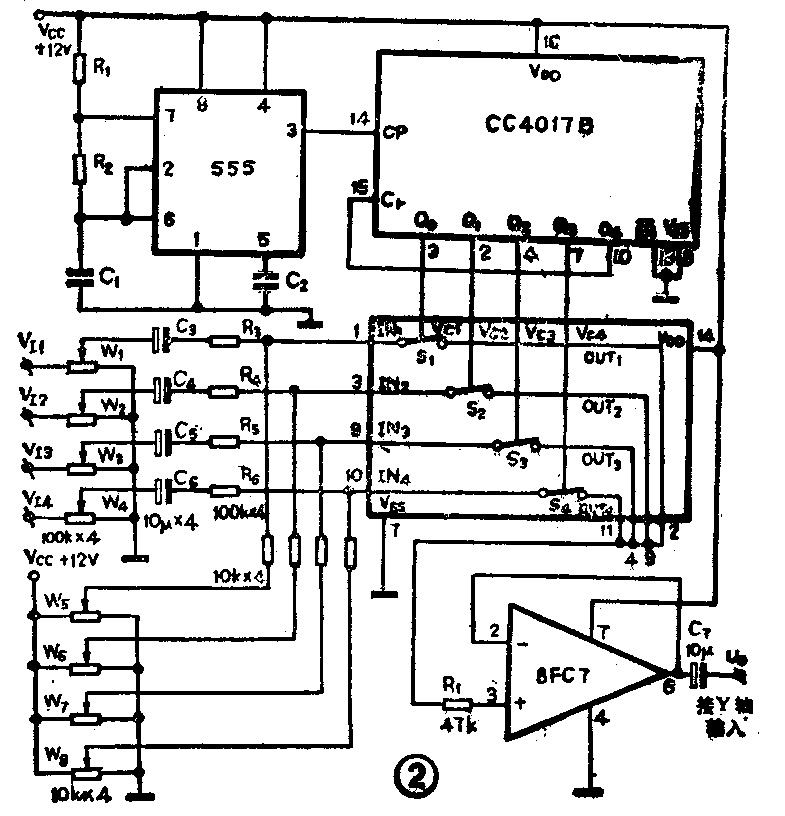

2．脉冲分配器。由CMOS十进制计数／脉冲分配器CC4017B担任。当其CP端（上升沿有效）或EN-端（下降沿有效）有脉冲输入时，它的10个输出端Q\(_{0}\)～Q9便顺序地输出高电平，将CP（或EN-）端输入的脉冲按时序分配到Q\(_{0}\)～Q9端。CC4017的Cr端为清零端。由图2可见，清零端Cr是与输出端Q\(_{4}\)接在一起的，这样，在CP脉冲的作用下，Q4输出高电平时，此高电平便反馈到清零端Cr，CC4017便被清零，转为Q\(_{0}\)输出高电平。当CP端继续接受脉冲时，电路重复上述过程。由此可见，当CC4017的CP端不断地接收脉冲时,其输出端Q0～Q\(_{3}\)周而复始地顺序输出高电平。这4个输出端将作为下面的4路电子开关的状态控制端。
3.4路电子开关。它由CMOS4路双向模拟开关CC4060担任。CC4060内部具有4个相互独立的能控制数字或模拟信号的双向开关S\(_{1}\)～S4，其开关状态分别由控制端V\(_{c1}\)～Vc4控制。当V\(_{c1}\)～Vc4中有高电平时，对应的开关闭合；当V\(_{c1}\)～Vc4中有低电平时，对应的开关断开。导通电阻R\(_{ON}\)≤0.5～1kΩ，断开电阻ROFF≥50～100MΩ。可传送信号的上限频率为40MHz，各开关间串扰很小。由于V\(_{c1}\)～Vc4是接在CC4017的4个输出端上，故CC406中S\(_{1}\)～S4将以很高的速率（\(\frac{100}{4}\)千赫）周而复始地顺序闭合，将IN\(_{1}\)～IN4输入的信号传送到OUT\(_{1}\)～OUT44个输出端，并送入由8FC7构成的电压跟随器。
4．电压跟随器。由8FC7构成。8FC7是一种单电源、低功耗运算放大器。能在2～32伏电源下工作，静态功耗小于1毫瓦。它的反相输入端与输出端相连，接成电压跟随器。来自CC4060的OUT\(_{1}\)～OUT4的信号经电压跟随器隔离后再加到示波器的Y轴输入端。
5．输入衰减电路。由W\(_{1}\)～W4构成，调节W\(_{1}\)～W4可改变由V\(_{I1}\)～VI4输入到4路电子开关的输入端IN\(_{1}\)～IN4的信号大小。输入衰减电路的作用是使示波器中显示的波形大小适中，以方便观察与分析。
6．垂直位移电路。由W\(_{5}\)～W8构成。V\(_{cc}\)（＋12V）直流电压由W5～W\(_{8}\)调节后可使4路电子开关输人端IN1～IN\(_{4}\)有预置的一定直流电压，当VI1～V\(_{I41}\)有信号输入时，将叠加在此直流电压上一起送入IN～IN4。使显示的波形在竖直方向上的位置错开，且分别可谓。当V\(_{I1}\)～VI4无信号输入时，则示波器上将显示为阶梯波形，可用来显示晶体管输出特性。
元件选用555时基电路可用5G1555，NE555、μA555等。CC4017B可用C187代用，其功能与CC4017相同。CC4066可用C544代用。W\(_{1}\)～W8均用X型电位器。电阻全部采用1／8W碳膜电阻。本装置耗电甚小，可选用市售小型稳压电源成品。（苏长赞）
