本文介绍的数字钟电路，采用一只数字钟集成电路LM8365（IC2）同时驱动两块显示板，外加星期显示，便构成了一个能显示月日、星期和时分的数字日历钟。振荡部分采用石英晶体作为时基信号源，走时精确、调整方便，另设一组干电池以备市电停电时保持钟能继续工作。
工作原理

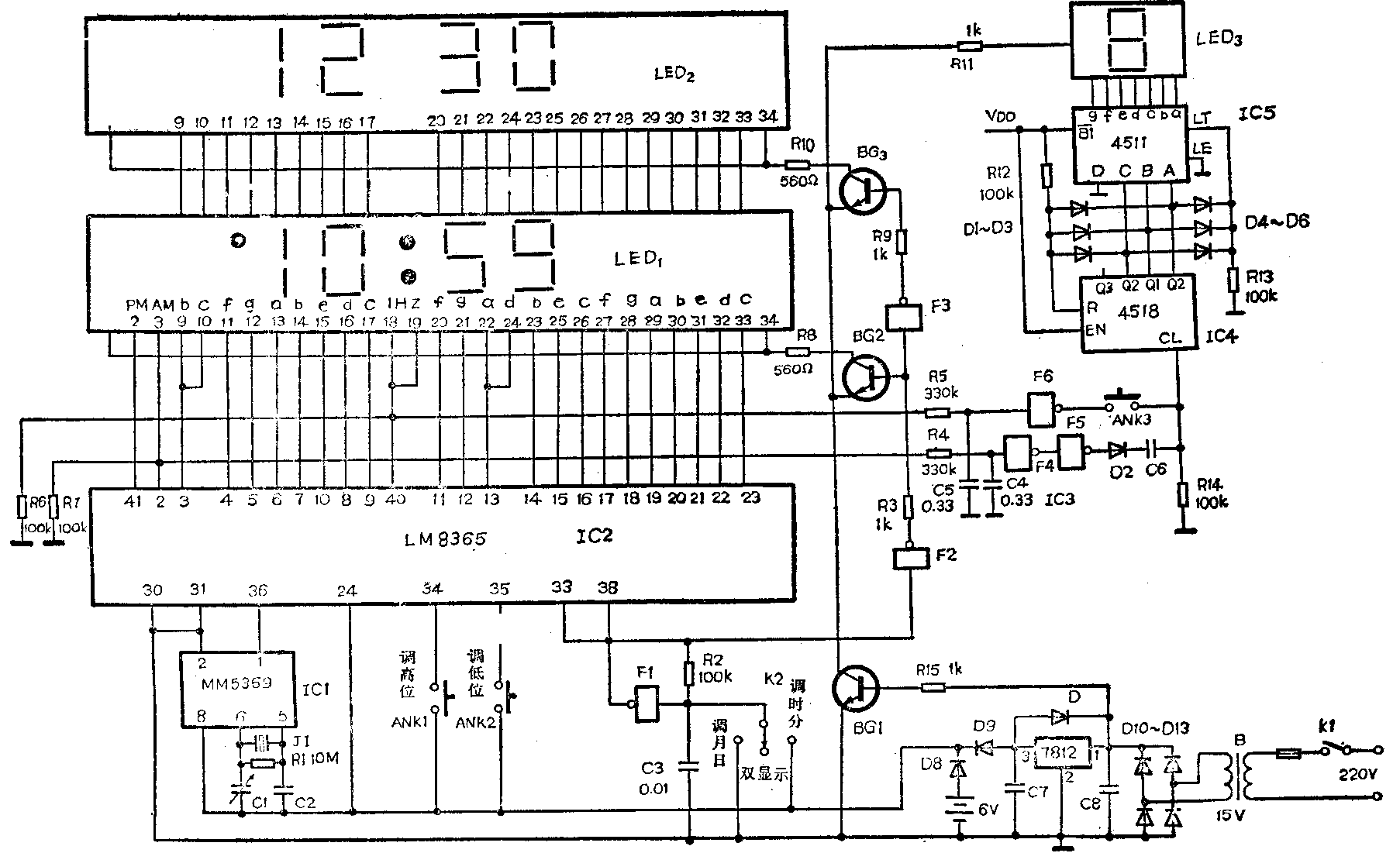

电路见附图。本电路的核心是采用一只大规模集成电路LM8365并联两块显示板，LED\(_{2}\)显示月日，LED1显示时分。当IC2的第33脚和第38脚同时置高电平时输出显示月日，置低电平时输出显示时分。电路中利用一块六施密特反相器的F\(_{1}\)接成脉冲发生器，其输出端控制IC2的第38和第33脚，并以高于25Hz的频率将其高低电平交替置位。与此同时，25Hz信号也通过F2、BG\(_{2}\)和F3、BG\(_{3}\)交替开关LED1和LED\(_{2}\)，使这两块显示屏交替显示月日和时分。当F1输出高电平时，IC2输出月日功能，此时F\(_{2}\)反相输出低电平，BG2截止，LED\(_{1}\)熄灭；F3输出高电平时BG\(_{3}\)导通，LED2显示月日。反之F\(_{1}\)输出低电平，IC2置输出时分功能，此时F2输出高电平，BG\(_{2}\)导通，LED1显示时分，LED\(_{2}\)熄灭。尽管显示月日和时分不是同时的，但因变换的频率高于25Hz，所以人眼看上去就像固定显示一样。
LED\(_{3}\)为星期显示，采用了一位7段10进制计数器，IC4为计数器，IC5为译码驱动器，LED3为7段数码管。计数脉冲来自IC2的上午指示AM点输出端，此端在夜间零时由低电平跳变为高电平。由于时间显示是交变输出，所以此端实际上是输出连续脉冲，要经过R4C4积分、F\(_{4}\)、F5整形、C6R14微分，使其变成日进位窄脉冲。值得一提的是此电路借用了7段字形全显亮“日”为汉字日。IC4内存数由1～6逐日加一时，LED\(_{3}\)显示则为1、2、3、4、5、6，当6加1后若显示了7就不能表达星期日了。处理方法是在IC4的Q0、Q\(_{1}\)、Q2三个输出端左边加入D\(_{1}\)～D3三只二极管，其正极接到IC4的清零端R。三只二极管由R12接正电源，实际上组成了一个三输入端的与门，只有当，6＋1=7时Q\(_{0}\)、Q1、Q\(_{2}\)均是高电平，D1～D3截止，由R12将清零端拉到高电平，计数器被清零。D4～D6三只二极管的正极接到IC5的LT-端，当计数器被清零后，D4～D6均截止，LT-端由R13拉到低电平，此端为LED3全亮控制端，低电平有效，此时便显示字形“4，代表星期日。计数器寄存数是1～6，而显示管则是1、2、3、4、5、6、日。
IC1、JT、R1和C1C2组成晶体振荡电路，经分频后输出60Hz信号，由IC1的第1脚送到IC2的第36脚，为IC2的计时信号源。拨动开关K2用来调整月日时分，当拨到月日位置时，LED\(_{1}\)熄灭，LED2显示月日，利用按钮开关ANK1可调整月数，利用ANK2可调整日数。再将K2拨到调时分位置，LED\(_{2}\)熄灭，LED1显示时分，先利用ANK1将小时数调准，再利用ANK2调分数，此时可利用收音机收听电台整点报时信号，整点前将分调到59分，待电台整点报时最后一响时同时按ANK2即可。最后将K2拨到双显示位置，使两块显示板同时显亮。
本电路接有一组6V干电池，供市电停电时使用。为了节省电能，停电后BG\(_{1}\)开关管基极失去电流而关断，使所有LED管熄灭，而时钟仍在正常工作。当交流恢复供电时恢复显亮。（刘家棣）
