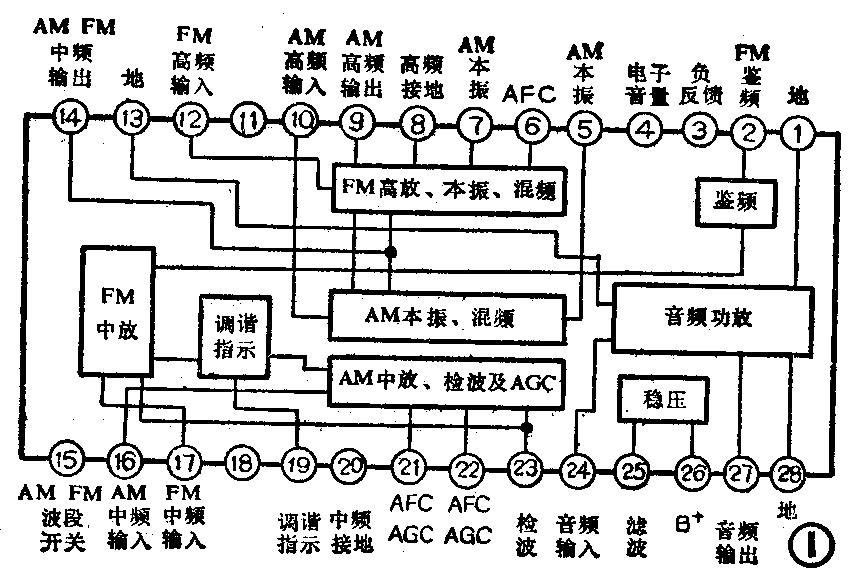

本文向大家介绍一种十波段收音机，这种收音机共有7个短波段，1个长波、1个中波和一个调频波段。该机采用日本索尼公司的单片收音机专用集成电路CXA1019。CXA1019内部含有调频／调幅收音机。从高放到音频功放的全部电路。因此用它制作的收音机具有外围元件少、耗电省、灵敏度高，失真小的优点。该集成电路内的调频／调幅转换电路采用电子开关。CXA1019内还包括AGC（自动增益控制）电路和AFC（自动频率控制）电路。AGC控制范围可达45dB。CXA1019的引脚排列及内部方框图如图1所示。
该机内除去集成电路外，仅有的一些外围元件是调谐线圈和电容器，中放级间的耦合使用陶瓷滤波器。调频高放级在集成电路内部，它是宽带放大器。该机的电台调谐机构采用传统的变容式，用1只四联可变电容器。该可变电容器分为两组，分别担任调频及调幅部分选台工作。
为了使调谐准确，这种收音机在面板上装有调谐指示LED，当调准电台时LED发光。另外，该LED兼起电池电压监示作用。若在使用中无论调准电台与否LED均不亮，说明电池电压已下降过多，应更换电池。这就可避免电池漏液损坏机内器件。

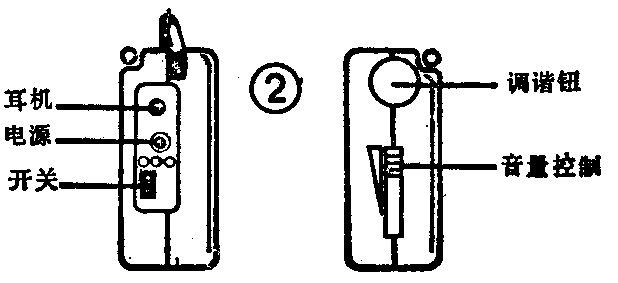

该机在机壳的两侧装有外核电源插孔、耳机插孔，如图2所示。使用外接电源时，要求电源电压3V，额定电流大于150mA。外接耳机使用4～32Ω的耳机均可。收音机上的电源开关和音量控制电位器分置于机壳两侧。音量电位器采用直滑式结构，调节方便直观。
该机工作频率范围如下：FM：88～108MHz；MW：535～1600kHz；LW：150～270kHz；SW\(_{1}\)：4.75～5.10MHz；SW2：5.85～6.20MHz；SW\(_{3}\):7.10～7.50MHz；SW4：9.45～9.90MHz；SW\(_{5}\)：11.50～11.95MHz；SW6：15.10～15.65MHz；SW\(_{7}\)：17.55～18.00MHz。从工作频段的划分可以看出该机的短波段较多，这样做的目的是使短波段频率刻度在刻度盘上展宽。用户在调谐时感到短波电台在刻度盘上的位置被拉开，调谐方便准确，不像以往的收音机那样，收听短波时，稍微碰一下旋纽，就跳过几个电台。寻找短波电台就象中波电台一样容易。（刘佳荣）
