用稳压二极管修复HM9102
HM9102损坏后一般出现两种故障现象：一种现象是接通电源后，光栅、图象及伴音均正常，收看约10分钟后，光栅和伴音全无。再接通电源又重复上述情况。另一种现象是接通电源后，即无光栅也无伴音。
检查方法：第一种故障检查方法：首先检查保险管，通常在HM9102出现软故障时，保险管不会烧坏。然后再接通电源用万用表直流电压档监测108V电压输出端。刚接通电源时，由于光栅、图象及伴音均正常，故108V直流电压也正常，但约过10秒后，108V电压上升为132V左右，此时保护电路工作，迫使108V输出电压为零，则电视机出现无光栅无伴音故障。造成这个故障通常是HM9102内部稳压二极管接触不良。第二种故障的检查方法：首先给电视机通电，测量开关管Q\(_{9}\)01的集电极电位，测得电位约为280V，此电位正常，说明电源输入电路和整流滤波电路无故障。然后再测量108V输出电压，如果此电压只有1.6V左右，说明HM9102内部有故障。
修理方法：当检查的情况与上述第一种情况相符时，可采用一种补救方法。先把HM9102从电路板上焊下来，并剪断第2和第4引脚，然后再把HM9102焊回原电路，焊好第1、3、5引脚，用一只7V的稳压二极管（如2CW56或2CW14）焊在HM9102的2脚和4脚上，稳压二极管的负极焊在2脚上，正极焊在4脚上。检查无误后，再通电观察108V直流输出电压，若在半小时左右，此电压十分稳定，则说明此故障已排除。（林春阳）
黄河牌彩电无光无声一例
一台黄河HC－471型彩色电视机出现无光无声故障，开机检查保险丝已烧断。

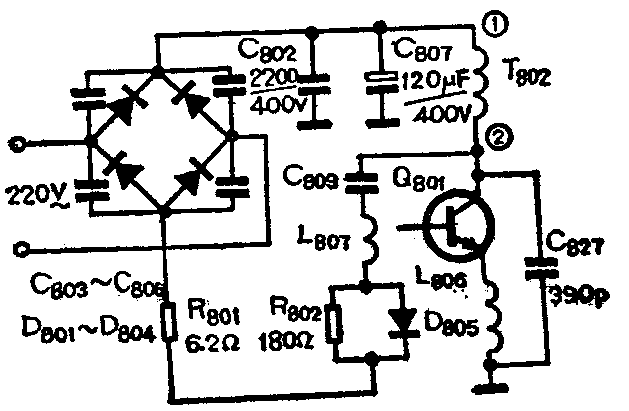

分析与检修：保险丝已烧断，说明电源电路或负载电路有明显的短路故障，这部分电路见附图。先用万用表测量交流整流二极管和滤波电路，没有发现短路故障。再测量开关变压器①脚对地电限值，其阻值为零，说明整流输出端有短路现象。经检查是开关管Q\(_{9}\)01的e、c极间击穿损坏。换上一只同型号的开关管，在开机的瞬间又被击穿。进一步检查又发现Q801的集电极与发射极之间并联的电容C\(_{827}\)的端（与地相接端）虚焊，将C827重新焊好后，故障排除。
小结：由于C\(_{827}\)的开路，使T802与Q\(_{8}\)01的寄生电容产生高频振荡，形成很高的反峰电压，Q801击穿。（李存星）
