2SC2060是福日牌NP8C机芯彩电（福日HFC－450、福日HFC－236、日立CRP－450DA、日立CEP－320D等型号彩电）中的电源激励管。该管损坏后不易找到同型号的管，当用其它型号管来代换时，如果不注意电路对该管的特殊要求，很容易出现一些问题，如稳压电源的输出电压偏高，电阻R\(_{9}\)04烧坏等故障，因此，本文介绍一下2SC2060的代换方法。

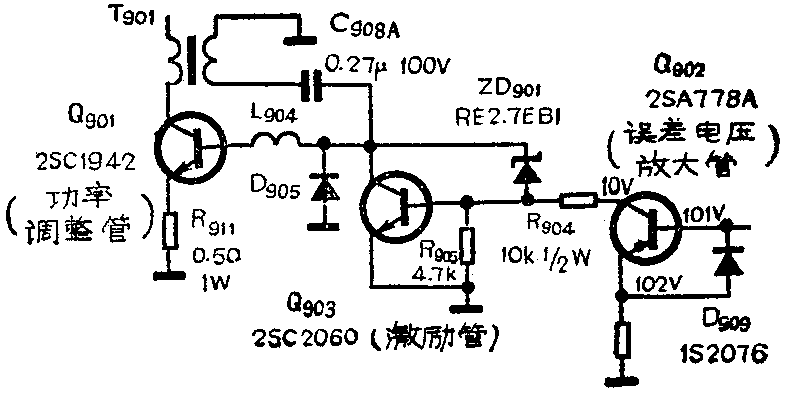

2SC2060是硅NPN型三极管，其主要参数为：I\(_{CM}\)=1A，BVCBO≥740V，P\(_{CM}\)=0.75W，fT≥150MHz。找到能满足这些要求的管子很容易，但代换到电路上却不能使电路正常工作，其主要原因是不了解电路对电源激励管2SC2060的要求。NP8C机芯的有关电源电路如附图所示，该电路对激励管Q\(_{9}\)03（2SC2060）的电流放大系数hFE和集电极、发射极的饱和压降V\(_{CE}\)(sat）是有一定的要求的。由图可见，Q903并联在Q\(_{9}\)01的发射结上，其集电极与发射极间的内阻受误差电压放大管Q902的控制，即Q\(_{9}\)03相当于一个受控变阻器，对Q901的基极电流起分流作用。当Q\(_{9}\)03的集电极与发射极间的内阻越小，对Q901基极电流的分流作用就越大，从而使Q\(_{9}\)01输出的脉冲宽度变得越窄，稳压电源输出的电压越低。为了使稳压电源能在输入电压大幅度变化时其输出电压稳定不变，要求Q903的集电极与发射极间的内阻应随Q\(_{9}\)02的集电极电流的变化而作大范围的调节，即要求Q908的h\(_{FE}\)要大，一般应大于120，同时还要求Q903在饱和时其集电极与发射极间内阻要小，即V\(_{CE（}\) sat）要小，以保证在市电电压较高时，Q903仍对Q\(_{9}\)01的基极电流有足够的分流而使稳定电源的输出电压保持不变。例如：当选用的三极管hFE较小时，则稳压电源的稳压性能就会变差，其输出电压就会变高，同时电阻R\(_{9}\)04上的压降就会增大，严重时R904上的压降可达40多伏，使R\(_{9}\)04发热烧坏。当选用的三极管的VCE(sat）较大时，如果市电电压在130～180V变化时，稳压电源的输出电压尚能保持108V不变，而当市电电压再升高时，Q\(_{9}\)03则逐渐趋于饱和，但由于它的集电极与发射极间的内阻较大，使Q901的基极电流不能得到足够的分流，稳压电源的输出电压就会升高而失去稳压作用，并且R\(_{9}\)04上的压降也会大大超过额定值（10V），使R904很快烧坏。因此，在更换Q\(_{9}\)03时，所选用的管子应满足hFF大，V\(_{CE（sat）}\)小的要求。
三极管的h\(_{FE}\)参数一般用带hFF测量插孔的万用表即可测量，V\(_{CE（sat）}\)也可用万用表R×10档间接测量。具体方法：将三极管的的c、b两脚并在一起接黑表笔，e脚接红表笔，示值在110Ω以下即可用。一般说来，BVCEO较低而I\(_{CM}\)较大的管子，其示值也较小。
如果找不到能同时满足以上两个要求的三极管，也可用两个三极管接成达林顿管来使用。具体接法：将V\(_{CE（sat）}\)参数小的管子作后级管，而将hFE参数较大的管子作前级管。至于管子的P\(_{CM}\)、fT、BV\(_{CEO}\)、ICM等参数，电路对此要求并不严格，笔者曾用过1个3DG12和1个3DG6接成达林顿管来代换2SC2060，经长期使用一直很正常。（刘惠一）
