NV-G33录象机的伺服系统由主导伺服和鼓伺服两部分组成，其作用是使主导电机和鼓电机的转速稳定。下面介绍该机伺服系统几种常见故障的检修方法。
1．在重放时，图家垂直方向抖动，图象底部有黑带干扰，严重时场不同步。
检查步骤：（l）首先检查一下机械系统中导柱P\(_{2}\)、P3的高度是否符合要求。（2）看看录象机前面板上的寻迹电位器是否调到最佳位置。（3）重放有标准彩条信号的磁带，如果图象正常，说明故障在记录系统，或是记录的磁带有问题。如果图象仍有异常，说明故障在伺服系统。（4）检查重放开关点（P\(_{G}\)）的位移，即用示波器监测TP2001（磁头开关脉冲）与TP3002（视频输出），调整电位器VR2001，使TP3002上的视频信号的场同步前沿与TP2001上的磁头开关脉冲的上升沿之间的时间差为6.5±0.5行。（5）检查伺服电路板上的寻迹预置电位器是否在最佳位置，用示波器监测TP2001和TP2002，调节电位器VR2002使TP2002上的场同步脉冲的上升沿与TP2001上的磁头开关脉冲的上升沿之间的时间差为T=1.6±0.4ms。
2．在重放时，图象在水平方向错动，并且声音失真。
检查步骤：（1）从声音失真可确认该故障可能在主导轴伺服系统，用示波器监测位于伺服板上的集成电路IC2101的16脚和17脚，正常时，16脚上应有17kHz、5V\(_{p－p}\)的对称方波信号，17脚上应有4.33kHz、5Vp－p的对称方波信号。（2）检查集成电路IC2103的5脚电位，应为2.5V，如果此电位与正常值偏差较大，应进一步检查低通滤波器C2112、C2114、C2137、R2110、R2111、R2112是否损坏。（3）检查集成电路IC2501的16脚电位，16脚的电位应为2.5V，如果此电位与正常值偏差较大，应检查一下IC2103是否损坏。（4）检查集成电路IC2101的3脚是否有数据串信号，其4脚是否有时钟串信号，由于NV－G33录象机的伺服系统是采用数字伺服，从系统控制部分来的数据串信号从IC2101的3脚送入译码器中变成模式指令数据，然后再到只读存储器中。因此，当数据串信号有问题时会影响伺服电路工作。（5）检查集成电路IC2102的26脚是否有FG信号，在重放／记录方式时，FG信号的幅度为3.1V\(_{p}\)-p，频率为757Hz；在搜寻方式时、FG信号的频率为4545Hz，在快进／倒带方式时，FG信号的频率为5263Hz。如果FG信号不正常，应进一步检查集成电路IC2104是否损坏，主导飞轮附近的的主导FG磁头是否有断路现象，插头P2002是否接触良好。（6）如果主导FG磁头没有损坏，则应检查一下之导FG磁头与主导飞轮的距离是否远了，以至于主导FG磁头拾取的信号太小。
3．主导电机不转。
NV－G33录象机的主导电机可完成带盒仓的加载、卸载、磁带的加载、卸载以及带动主导轴转动等多种动作。如果主导电机仅在重放或记录方式不转动，则应检查系统控制系统和机械传动系统。如果其它电路均正常，仅主导电机不转动，可按如下步骤检查：（1）用手转动主导电机飞轮，再用手将释放滑杆处于“释放位置，如果主导电机飞轮仍转动不灵活，应调整主导压帽，直到主导电机飞轮转动灵活为止。（2）检查伺服板上的8脚电位，正常时此电位为5V。如果8脚电位为零，应检查微处理机IC6001是否正常工作。（3）检查主导电机与电路的连接插头P2002的1脚电位，正常时此电位为12V，如果1脚电位为零，应检查L2501是否断路或电源供电是否正常。（4）检查主导电机驱动电路IC2501的13脚电位，正常时此脚电位为5V，如果此脚电位为零应检查电源供电电路。（5）检查与主导电机驱动电路2脚相接的负反馈电阻R2504上的电压，正常时此电阻上应有560mV的脉动电压。如果无此电压，则有可能是R2504烧断，R3504是易熔电阻，损坏后可用保险丝代替。（6）检查IC2501的11脚电位是否为地电位，如果不对，则应检查一下IC2102是否损坏。（7）检查IC2501的1、3、23脚是否有对地2.2V\(_{p－p}\)的驱动电压，如果没有，则应检查IC2501是否损坏。（8）检查IC2501的5～10脚上是否有霍尔元件拾取的信号，如果没有，则应检查主导电机与IC2501之间的连线，如果此连线没问题，再检查一下IC2501的14脚上是否有2.7V的电位，如果14脚电位也正常而主导电机仍不转动，则有可能是主导电机内的霍尔元件损坏了。（9）检查主导电机的3个主线圈是否断路，如果有断路，则应更换主导电机。
4．鼓电机不转。
鼓电机与主导电机一样都属于直流无刷直接驱动电机，它有3个主线圈，每个主线圈又有9个绕组。鼓电机内装两个霍尔元件，当鼓电机转动肘，可拾取PG信号和FG信号。出现鼓电机不转时一般按以下步骤检查：（1）检查鼓电机驱动电路与鼓电机之间的连线是否良好。（2）检查鼓电机驱动电路IC2901的11脚上是否有5V供电，如果没有，则应检查C2912是否漏电或电源供电电路是否有问题。（3）检查IC2901的16脚上是否有10V的电位，如果没有，则应检查系统控制电路IC6001的35脚上是否有5V电位，如果没有，检查微处理机。（4）检查晶体管Q6011、Q6016及二极管D6019是否损坏。（5）检查负反馈电阻R2901是否断路。（6）检查IC2901的7脚上是否有2.5V的电位，如果没有，则应检查IC2101（鼓伺服电路）工作是否正常。（7）检查插头P2001的2脚上是否有给霍尔元件提供的2.7V电位，如果没有，则应检查R2906是否断路。（8）检查鼓电机中的3个主线圈是否断路。（9）检查IC2901的1、2、17脚上是否有对地2V左右的电机驱动电压，如果没有，则有可能是IC2901损坏。（10）在确认P2001的2脚上有2.7V的直流电位后，用手转动鼓电视，此时在IC2901的8，9脚上分别能获得PG信号和FG信号，如果没有，则应检查鼓电机内的霍尔元件是否损坏。
5．按下重放键后录象机自动保护。

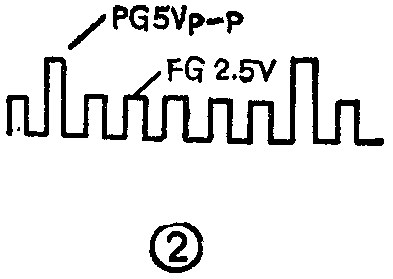

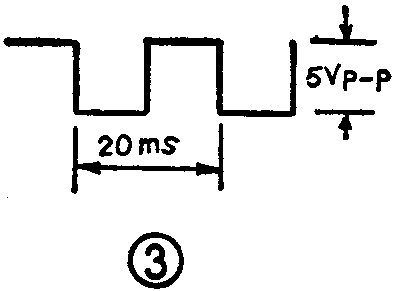

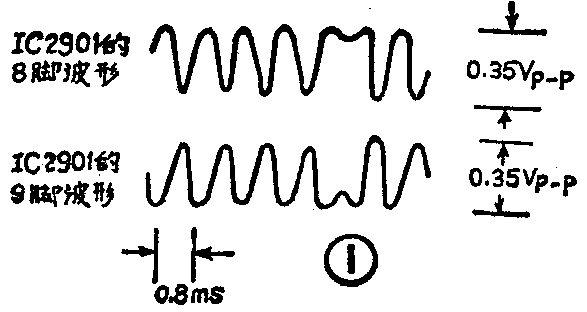

当磁头开关脉冲没有加到微处理机IC6001的28脚时，录象机则自动进入保护状态。检查步骤：（1）按下重放键，看磁鼓是否转动，如果磁鼓不转，说明鼓电机有问题，应检查鼓电机，检查方法前面已详细介绍了。（2）检查IC2901的8、9脚的波形，正常的波形如图1所示，是0.35V\(_{p－p}\)，0.8ms的脉冲信号，如果无此脉冲信号，则应检查鼓电机与IC2901之间的连线是否断开或鼓电机内的霍尔元件是否损坏。（3）检查IC2101的13脚波形，正常的波形如图2所示。如果没有信号，则应检查IC2101与IC2901之间的连线，如果连线没问题，应考虑IC2901是否损坏。（4）检查IC2101的9脚上是否有磁头开关脉冲信号，正常的脉冲波形如图3所示，如果没有信号，则应检查与伺服印制板14脚相连的电位器VR2001是否断路。
6．主导电机只能正转不能反转。
主导电机能正转说明主导电机的3个主线圈没有断路，霍尔元件工作正常，只是主导电机驱动电路中的换向机构有问题，检查步骤如下：（1）检查IC2101的3、4脚上是否有数据串信号和时钟串信号，如果没有，再检查微处理机IC6001的14、32脚上是否有数据串信号和时钟串信号输出，如果没有，应检查微处理机。（2）检查IC2102的2、3脚是否有数据串信号和时钟串信号。（3）用手让主导电机反转，看IC2102的10脚是否有5V电位，如果电位为2.5V，则是IC2102损坏。（4）检查IC2501的16脚在主导电机反转时是否有对地2.5V的直流电压输入，如果没有，则检查主导伺服电路IC2101。（6）若检查主导电机驱动电路之前的电路工作都正常，则应考虑更换集成电路IC2501。注：在磁带的始端，按倒带键，主导电机不转，这属于正常现象。（文慧）
