晚间回家，打开房门，房间里一片漆黑，在黑暗中寻找电灯开关很不方便。使用本文介绍的延时门灯，当打开房门时，它会自动照明约20秒，你可以从容地去打开房间里的电灯。灯灭后耗电量极微，无须关断电路的电源。

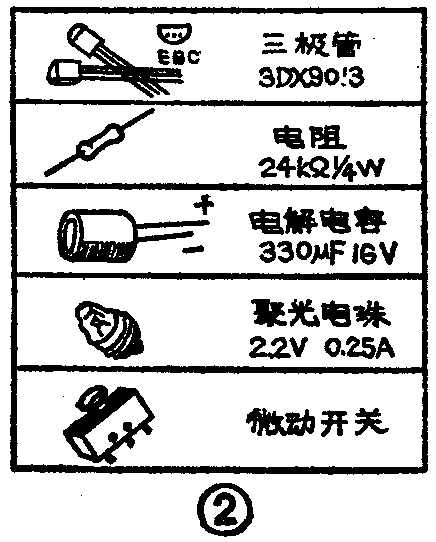

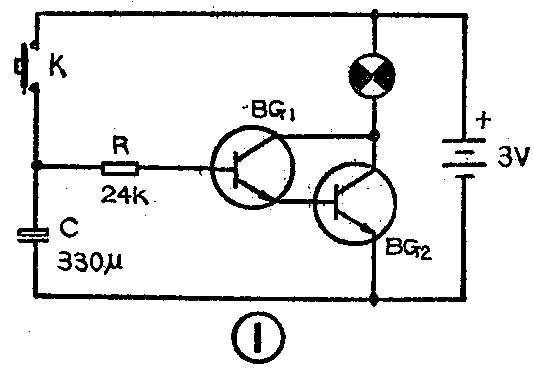

电路原理图见图1，所用元件见图2。在打开房间门的同时，开关K短时间地接通，电容器C迅速充电，使直接耦合的晶体三极管开关电路导通，小灯泡点亮。当开关K断开后，电容器C通过电阻R缓慢放电，最终使小灯泡熄灭，三极管恢复等待状态。使用两节5号电池作电源。小灯泡点亮时流过的电流最大约180mA，等待状态时电流小于50μA。将灯泡换为集成电路蜂鸣器，就成为一个报警器。此时最大电流仅十几毫安。

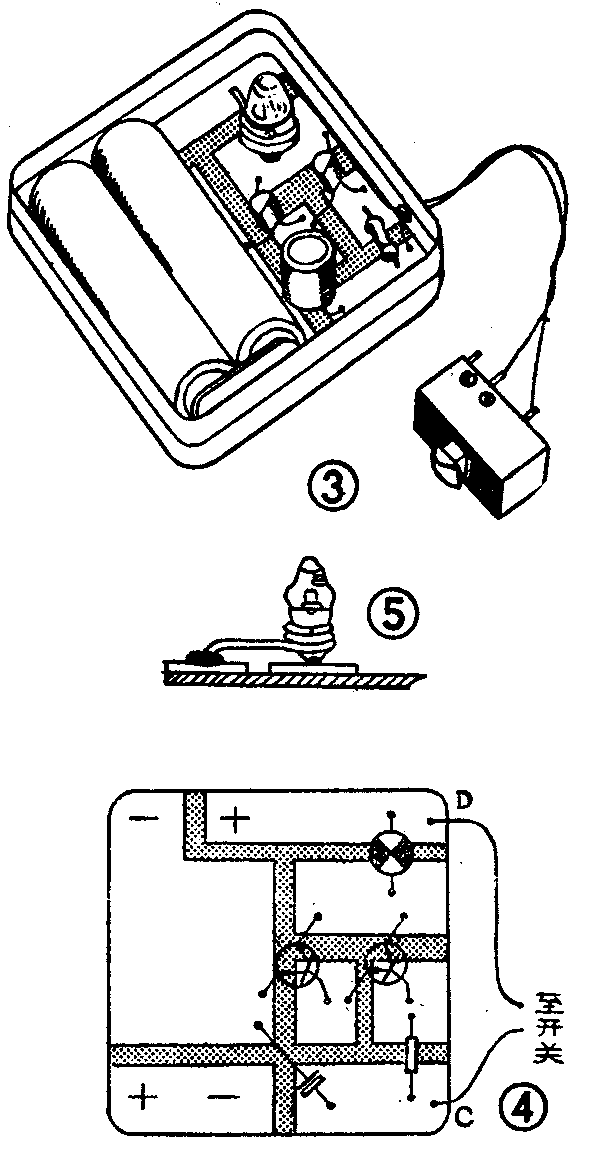

延时门灯的外形见图3。找一个透明塑料小盒作外壳（可找一个装打印机色带的包装盒），要求能装入两节5号电池和一块电路板。实际的电路板见图4，可以用刀刻制。元件可以直接焊在敷铜的一面。电池夹用0.3mm的磷铜皮制成，焊在电路板上，注意要保证电池安放方便，并且要求电池接触良好。小灯泡用2.2V聚光电珠。灯座用φ1的裸铜线沿小灯泡的螺纹槽嵌绕2圈并留一短柄而成，见图5。对晶体三极管BG\(_{1}\)，BG2要求I\(_{CM}\)大于200mA；直流放大系数大于100；饱和压降要小。可以采用3DX9013等型号。电容器C为330μF，耐压16V已足够。电阻R为24KΩ，1／4 W。微动开关可用任意型号的，其动合接点接至电路板的C和D点。

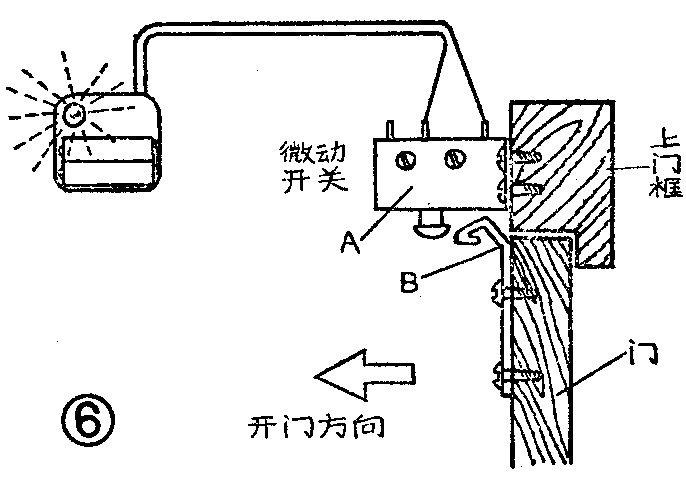

微动开关固定在上门框上，见图6中A，触头朝下，再用20×65（mm）厚0.5mm的一块铁皮制成图6中的零件B，用两个木螺钉固定在门的上沿。适当调整微动开关触头与零件B的位置，使开门时微动开关能可靠动作即可。(郑小功)
