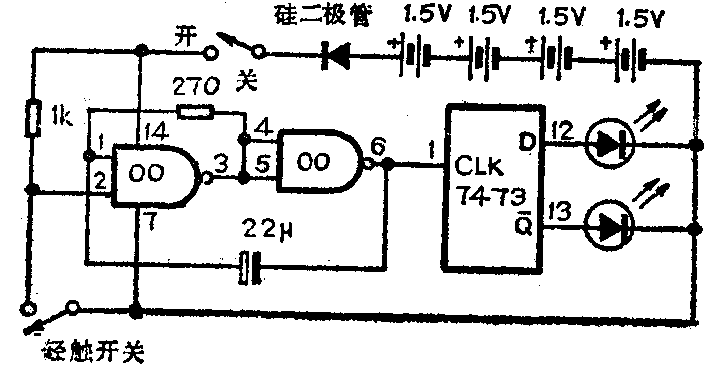

硬币投掷电路
电路如图所示。本电路仅用了一片7400四与非门芯片中的两个与非门即可产生选通脉冲时钟，该时钟再驱动7473双JK触发器中的一个JK触发器。
当电源开关闭合时，代表硬币正反面的两只发光二极管将以时钟频率为周期闪亮或熄灭，随机地闭合轻触开关，可使时钟停振，每次动作的结果是仅有一只发光二极管点亮。这就相当于投掷硬币看其正面还是反面。

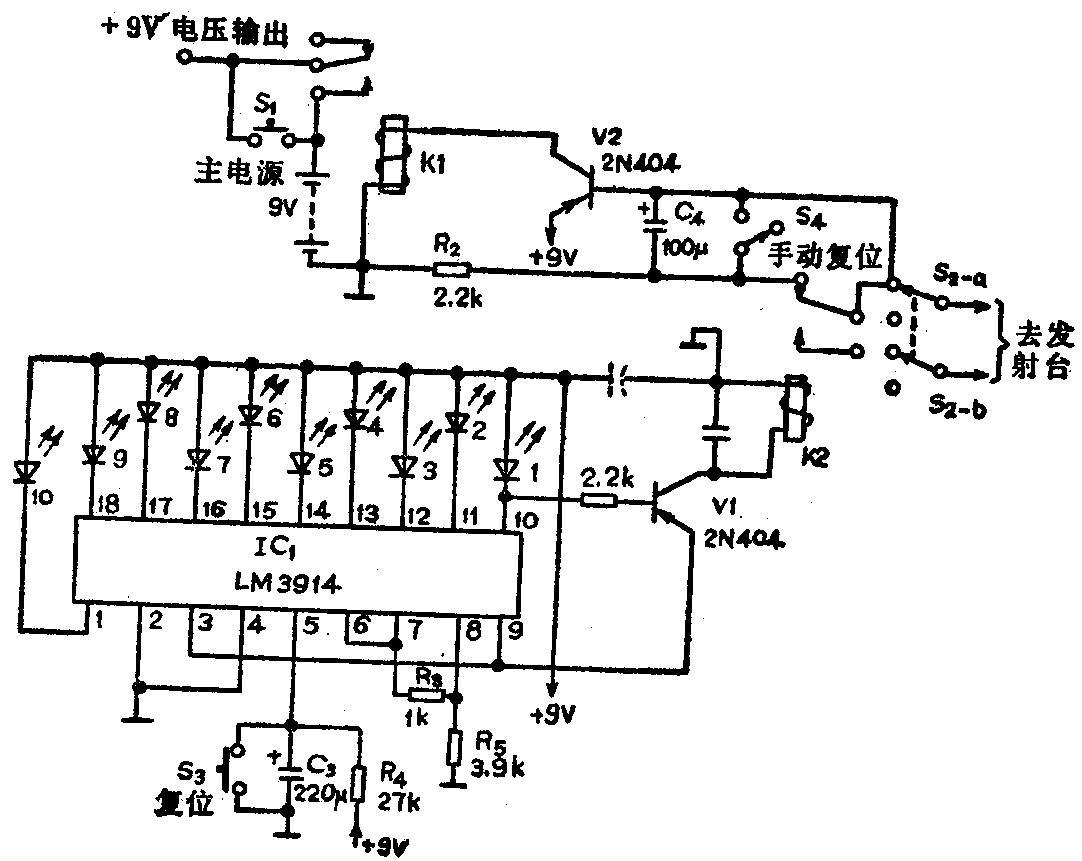

模拟火箭发射器
电路如图所示。它由发射定时器和自动关闭定时器组成。当IC1通电后，发光二极管按倒数顺序发光。最后一只发光时，V1饱和使继电器K2吸合，发射台的火箭发射。同时，V2的直流通路被切断，由于C4上电压的存在使V2仍处于导通状态，约3秒后V2截止，继电器K1释放，主电源切断而电路复位。开关S3用来复位倒数计数。开关S4用来人工闭锁继电器K1。再次发射时，按下S1启动发射指令程序。

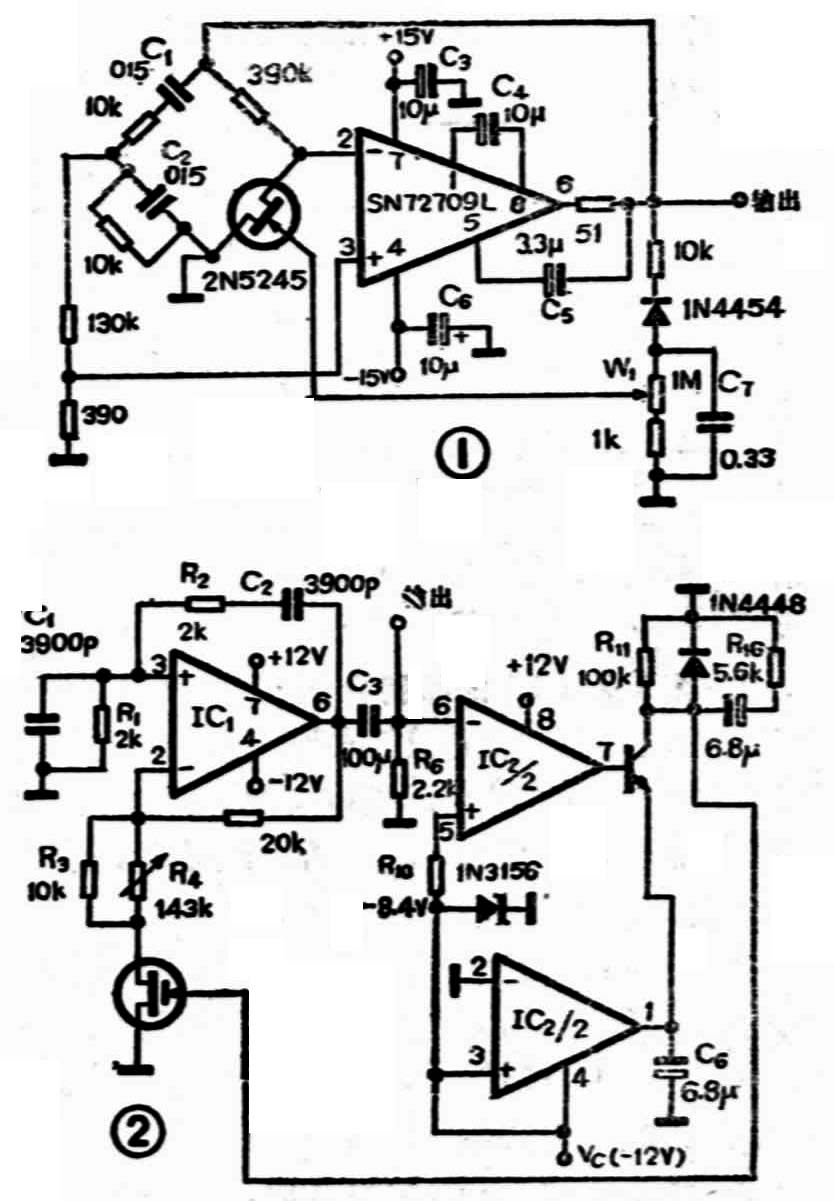

场效应管反馈文氏桥振荡器
电路如图1所示。该振荡器是一个改进型的文氏桥电路，它使用一只SN72709L运算放大器作为增益级，桥路中的场效应管作为压控电阻，其工作状态取决于它的源漏极之间的零伏直流电压和微弱的交流负反馈电压。电容器C\(_{4}\)作为输入补偿，电容器C5作为输出补偿，调整W\(_{1}\)可改变709的运算增益，获得失真最小的正弦波信号。按图中所给数值，电路的振荡频率为f=12πRC≈1kHz。
图2为文氏桥振荡器的改进型，其输出电压可作为各种电子设备、仪器仪表的交流基准。IC\(_{1}\)（μA741）为运放，IC2（MC1458SP）为双运放。

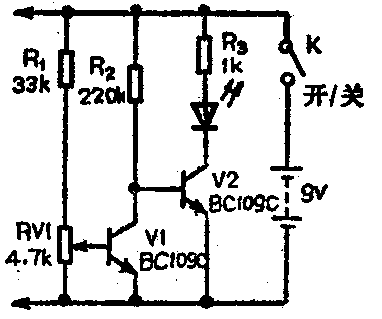

电池欠压指示器
图示电路在电池整个使用期间，连续地监视电池电压，电路仅消耗250μA电流。当电池电量快耗尽时，晶体管V1截止，V2导通，发光二极管亮，表示需要更换新电池。(徐波 编译)
