本控制装置，不仅能自动煮干饭，还能自动煮稀饭，扩大了原电饭煲的功能。正常使用的电饭煲可以改装，烧坏的电饭煲（如温度传感器的磁钢、热继电器及开关总成烧坏者）也可以重新复活。本人制作的该控制器已使用一年多，情况很好。
工作原理
煮干饭 原理图见图1。将双刀单掷开关K\(_{1}\)闭合，接上电源，BG1发射极输出+12V电压，此时555时基电路（以下简称时基块）第⑥脚由R\(_{5}\)和R6分压获得 2／3V\(_{c}\)电压，而第②脚由W1、R\(_{t}\)、W2分压获得小于1／3V\(_{c}\)电压，于是时基块置位，第③脚输出高电位，发光二极管LED1亮，继电器J\(_{1}\)吸合，接点j1接通，双向可控硅的控制极G通过R\(_{1}\)获触发电流而导通，电饭煲热盘被接入市电。这时按几次（其目的是确保C6上的电荷彻底放尽）放电按钮AN，自动煮饭即开始。
由于时基块第③脚为高电位，故BG\(_{3}\)截止，场效应管BG4栅极因无偏压而导通，于是BG\(_{5}\)导通，BG6截止，J\(_{2}\)释放状态不变，BG2发射极这时也不接地，BG\(_{2}\)对时基块的置位状态无影响。
当锅内干饭快煮熟时，锅内温度将不断升高，负温度系数热敏电阻R\(_{1}\)的阻值也不断减小，当锅内温度达到103℃时，时基块第②脚的电压将升高至1/3Vc，此时时基块复位，第③脚由高电位变为低电位，继电器J\(_{1}\)释放，j1接点断开，可控硅T截止，市电停止向电热盘供电，直至干饭闷熟。
干饭煮熟后的保温过程：当时基块第③脚，由高电位变为低电位时，BG\(_{3}\)基极通过R8获得偏流而导通，于是D\(_{6}\)导通，C6上将得到由发光二极管LED\(_{2}\)和LED3导通之端电压和（忽略BG\(_{3}\)、D6管压降），这个端电压之和足以使BG\(_{4}\)截止，这时BG5也截止，BG\(_{6}\)导通，J2吸合，接点j\(_{2}\)接通，BG2发射极接地。相当于时基块的复位端第④脚接地。随着断电时间的延长，锅内温度不断下降，R\(_{t}\)的阻值也不断增加，BG2基极电压也不断降低。当锅内温度降至60℃左右时，BG\(_{2}\)基极电压将＜0.7V而截止，相当于时基块第④脚与地断开，于是时基块第③脚输出高电位，J1吸合，T导通，电饭煲又开始加热。当锅内温度由60℃左右上升到80℃左右时，由于R\(_{t}\)阻值的减小，使得BG2基极电压≥0.7V，BG\(_{2}\)又导通，时基块第④脚又经BG2接地，第③脚由高电位又变为低电位，J\(_{1}\)释放，T截止，电饭煲又停止加热。如此循环下去，便达到保温目的。
煮稀饭 断开双刀单掷开关K\(_{1}\)。此时R4接入电路，时基块第②脚的电压有所抬高，使得稀饭煮开后（快要溢出但又未溢出时）第②脚电压即≥1／3V\(_{c}\)，时基块复位，第③脚变为低电位。当稀饭温度稍降低后，也由于Rt的阻值增大使第②脚电压减小，一旦此电压＜1／3V\(_{c}\)，第③脚又输出高电位。如此反复下去，相当于用文火熬稀饭。
另一种煮稀饭操作方法：将K\(_{1}\)闭合，操作步骤同煮干饭，待稀饭煮开时（未溢出之前）断开K1即可，直至稀饭煮好。这种方法的优点是比前一种方法节省时间，缺点是需及时断开K\(_{1}\)，否则稀饭将溢出来。
制作

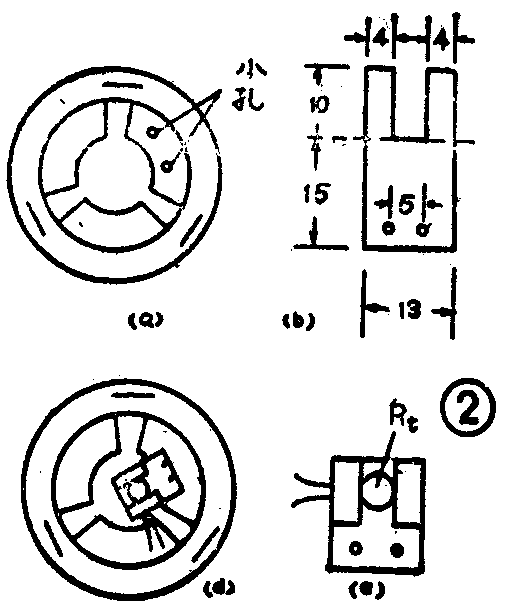

1．在磁钢限温器下端金属片上钻小孔两个，孔距5mm如图2（a），用来安装R\(_{t}\)。
2．将罐头铁皮按图2（b）尺寸及形状加工好，R\(_{t}\)用云母片包好后来固在该铁皮上，见图2（c）。
3．将夹固R\(_{t}\)的铁皮用裸铜丝捆在磁钢限温器下端打好孔的金属片上，并用锡焊上，见图2（d）。Rt的引出线要注意耐温、绝缘。
4．双向可控硅T需加装适当散热片。
调试

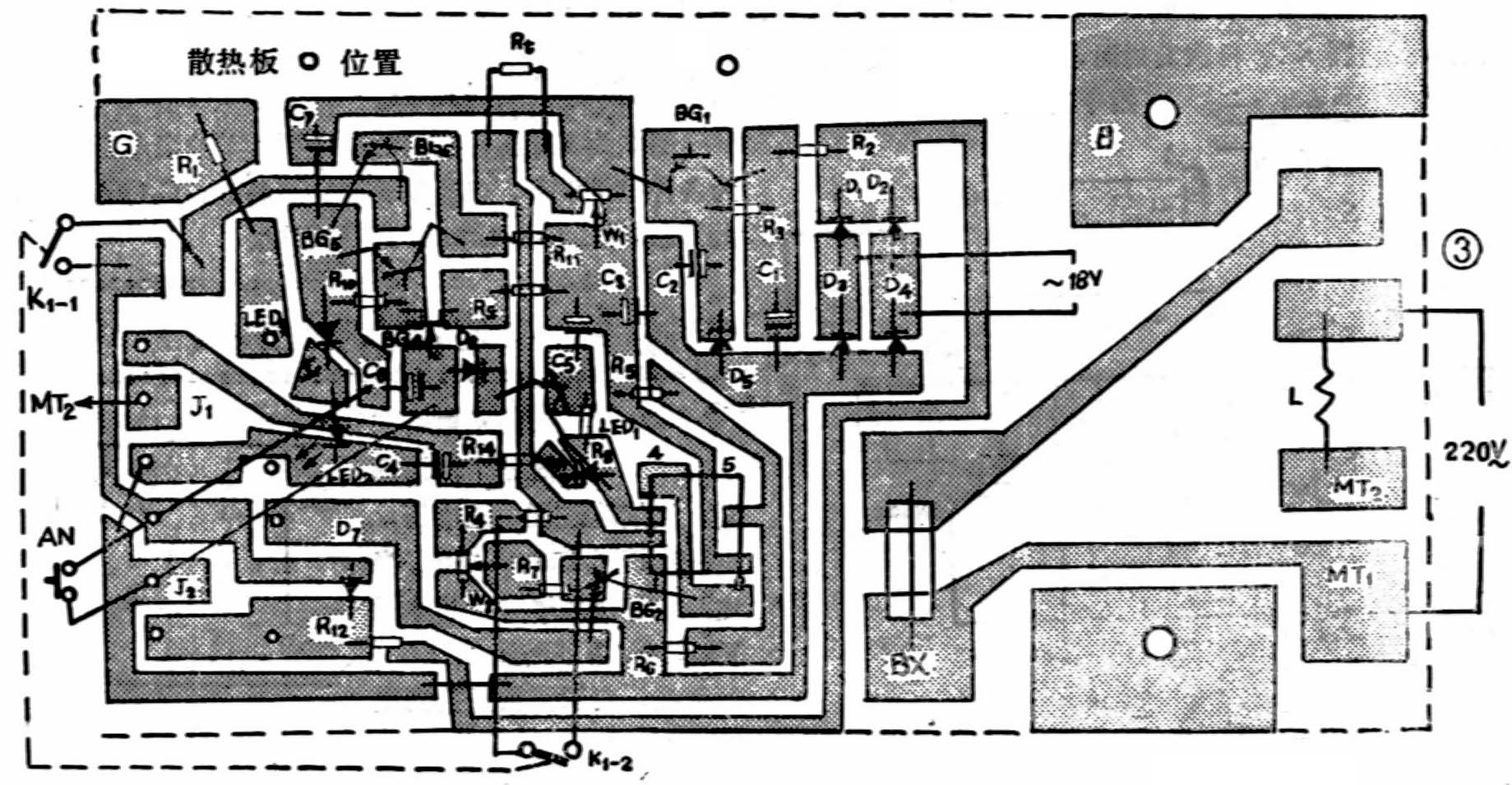

1．图3为1:1的印制板全图。按图安装好，闭合K\(_{1}\)，接上电源，时基块第⑥脚电压应为2／3Vc，第②脚电压应稳定在1.1V左右，第③脚电压为10V左右，此时LED\(_{1}\)发光，J1吸合。调整R\(_{13}\)使LED1不致过亮而损坏。关断电源。
2．将W\(_{1}\)的滑动臂调至上端，在锅内装适量河沙，插上一只温度计，按煮干饭的步骤操作一次，待温度刚好上升至103℃时，调整W1，使J\(_{1}\)释放。这时J2将吸合。调整R\(_{12}\)，使J2能吸合即可。
3．待温度下降至60℃左右时，调整W\(_{2}\)，使J1吸合。关断电源。
4．将河沙倒掉，装好煮稀饭的米和水，将R\(_{4}\)用680Ω电位器代替，按煮干饭的步骤操作一次，待稀饭烧开时，断开K1，这时J\(_{1}\)释放。待稀饭由开转为微微开时，调整代替R4的电位器。使J\(_{1}\)吸合（此步调整很重要，需盖上锅盖反复几次调整）。最后测电位器阻值；用同阻值的固定电阻换上，R4即调好。
元件选择
R\(_{t}\)为负温度系数热敏电阻，使用温度范围＞125℃。BG2、BG\(_{3}\)要求穿透电流小、饱和压降小色帽为蓝点。D6反向电流越小越好。C\(_{6}\)漏电越小越好。J1、J\(_{2}\)用4098型继电器，标称工作电压为12V。双向可控硅选用。6A／400V的。变压器B用市售成品收录机电源变压器，次级交流电压为18V。由于该控制器功耗很小，故12V稳压调整管BG1不必加装散热器。其它元件无特殊要求。（陈栋均）
