本文向读者推荐一种适于业余制作而且功能较多的电子兆欧表（已获专利），它的主要性能如下：兆欧测试有5V、500V两种测试电压；兆欧测试范围0.1～1000000MΩ；微电流测试范围5mμA～50μA，可兼作50mV电压表使用。电源使用6节5号电池，高压升压部分电池消耗仅7mA，整机耗电仅15mA。
工作原理

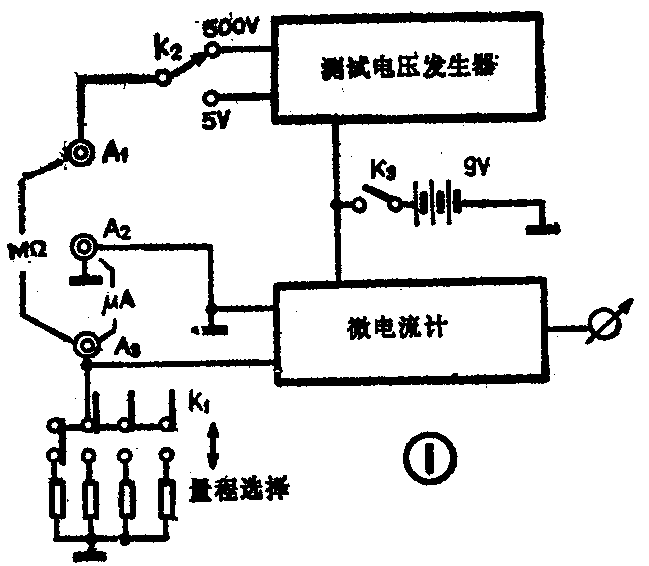

该仪器主要由微电流计和测试电压发生器两部份组成。图1为原理方框图，图2为详细电路图，微电流计的灵敏度由K\(_{1}\)改变取样电阻的阻值来调节，其满度分别为50μA、5μA、0.5μA、0.05μA。微电流在取样电阻上产生的电压由高输入阻抗运算放大器IC1－1进行放大并推动表头。放大器具有深度的电流负反馈，调节W\(_{2}\)可改变反馈深度，因而也就改变了电表的灵敏度。W1是零点调节电位器。IN4148起保护表头的作用。
测试电压发生器含有升压和精密稳压电路，用以产生稳定的500V和5V测试电压。当被测兆欧电阻接在A\(_{1}\)3之间时，在测试电压的作用下，有微电流流过被测电阻和取样电阻，在表头上便能直接读出MΩ数值。由BG\(_{1}\)及有关元件组成振荡升压电路，升高后的交流电压经D6、D\(_{7}\)倍压整流后产生500V直流测试电压。振荡器同时产生-4V电源，供给集成电路和发光管使用。
由BG\(_{2}\)、IC1-2、IC\(_{2}\)等组成精密稳压电路。基准电压由IC2产生，同时提供5V测试电压。500V高压经R\(_{22}\)、R27、W\(_{3}\)分压后与基准电压相比较，经IC1-2放大后控制BG\(_{2}\)，进而控制BG1的振荡强弱，从而使500V电压保持稳定。调节W\(_{3}\)可改变500V电压值。
元件选择和制作
所有半导体器件应选择正品的。R\(_{1}\)～R4应选用精度为1％的精密电阻。R\(_{1}\)0、R11、R\(_{14}\)、R15、R\(_{22}\)、R24、R\(_{25}\)、R27等应选用稳定性较好的金属膜电阻。变压器B采用φ26罐形成芯，用φ0.1导线绕制，圈数见图2所注。
仪器焊好后，可通过选配R\(_{25}\)、R26阻值使5V电压保持在5±0.02V范围。然后调节W\(_{3}\)使500V电压保持在500V±2V范围。将量选在第1档，电压选500V，先调W1使表头指针为零，再短路A\(_{1}\)3，调W\(_{2}\)使指针满度即可。
应用举例
1．除了能测试各种兆欧电阻外，还可以测试各类电容器、变压器、电位器、各类电机、电风扇、电冰箱、洗衣机等元件和设备的绝缘情况，对判断设备的质量很有帮助。例如电冰箱压缩机内的电机，进口的、名厂家生产的、一般厂家生产的，其冷态绝缘电阻从1000兆欧到10万兆欧都有，用本文介绍的兆欧表很容易区分开，而用普遍兆欧表测试指示都是无穷大。
2．各种绝缘、半绝缘油料以及颗粒粒含水量的测定。这些材料含水量上升时，绝缘将下降，因此可以根据绝缘电阻大小来判断含水量高低。
3．作微电流表使用，最小可测到5毫微安。因仪器采用电池供电，所以测试时抗干扰性较好。
4．作毫伏计使用，可做成输入阻抗为1MΩ满度值为50mV的毫伏计。（焦达德）
