SHM2150Ⅱ是音频功率放大集成电路，它有以下特点：功率大，达150W×2；有过流、过压保护、静噪控制等功能；外接线路简单，安装调试容易。

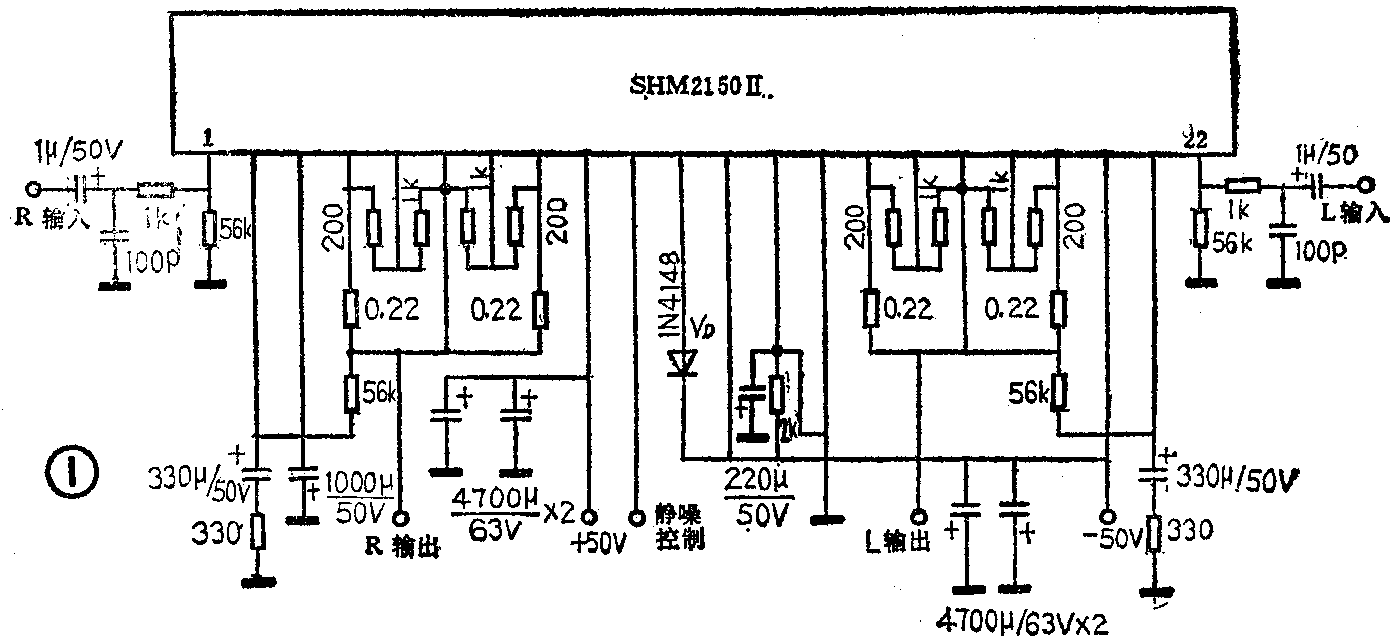

SHM2150Ⅱ采用单列直播22脚封装。图1是它的应用电路。下面简要分析该电路的工作原理。

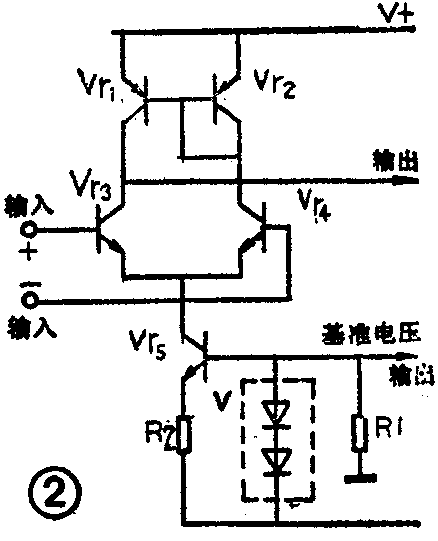

SHM2150Ⅱ的输入部分电路如图2所示。电路中V\(_{r3}\)、Vr4是差分对管，V\(_{r1}\)、Vr2是恒流源负载。这种电路的优点是增益高，共模抑制比大。V\(_{r5}\)、R1、R\(_{2}\)、V组成恒流源的偏置电路。
为了提高电压放大级的增益、该集成电路在这一级也采用了恒流源负载。
功率输出级SHM2150Ⅱ使用了达林顿管，具有工作稳定、输出功率大的优点。
由于该集成电路输出功率较大，所以电源配合该集成电路用的变压器的功率应大于400W，整流二极管的最大整流电流应大于10A。滤波电容器使用两个4700μF／63V的电解电容器。这样做的目的是减小电源内阻。电路安装时二极管V\(_{D}\)（1N414）必须远离发热元件，否则会影响热保护电路的正常工作。
用SHM2150Ⅱ作功放，只要安装无误，不需调试即可正常工作。本电路频响可达5Hz～500kHz，将电路接成BTL时功率可达400W。(三江)
