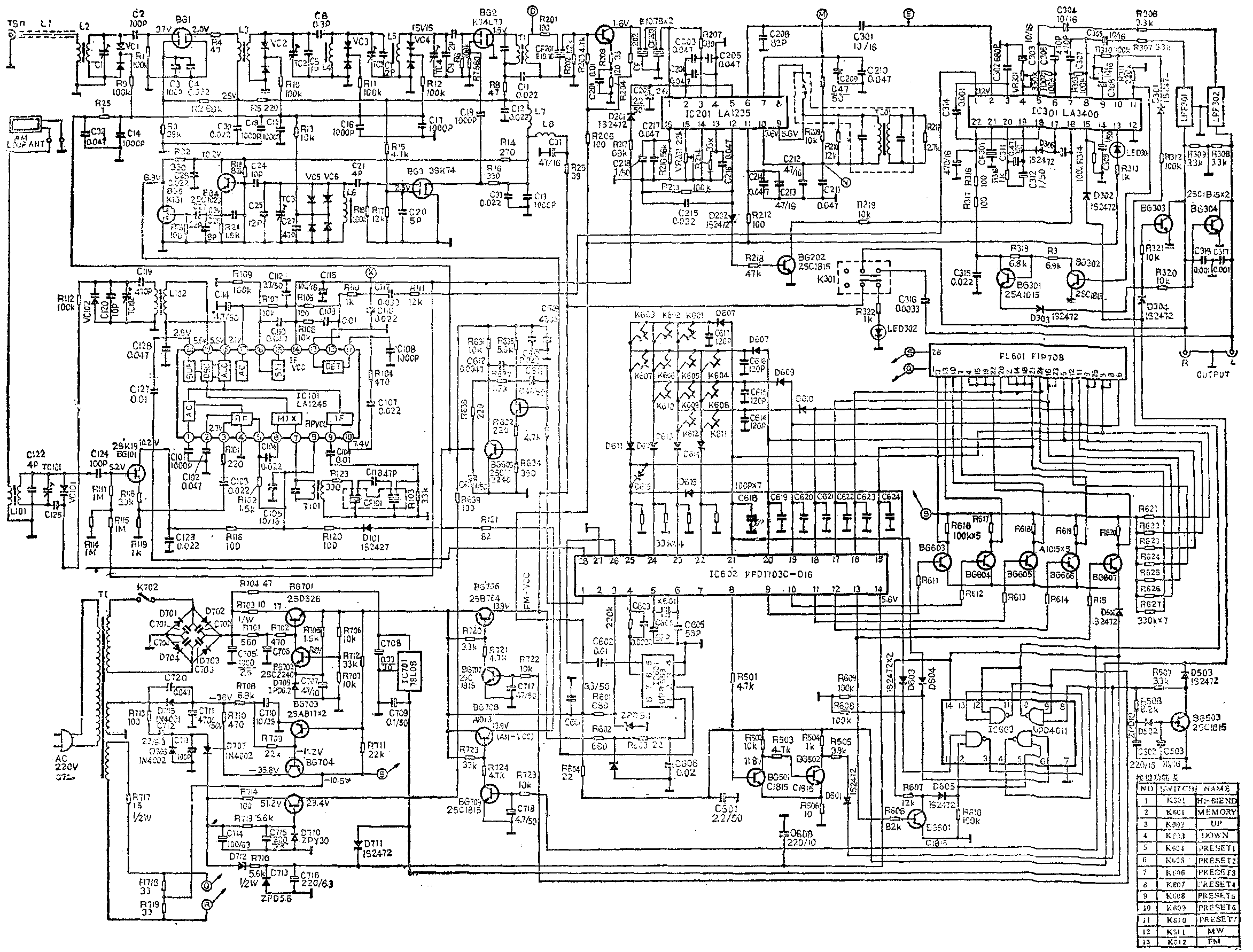

目前在高档组合音响产品中，普遍采用锁相环数字调谐系统（简称DTS）。星河XH－883AM／FM数字调谐器是采用三洋系列的高保真电路程式作为收音通道，其DTS部分是以NEC系列的μPD1703IC为中央控制单元。整机采用轻触式调谐操作，设有7个电台存储单元，采用真空荧光管作数字频率显示。下面介绍调谐器电路的一些特点及各部分的工作原理。该机调谐器部分电路如附图所示。
1．电源部分
本机的电源变压器有3个次级绕组。其中一个绕组直接给真空荧光管FIP的灯丝端5供交流2.5V工作电压。另一绕组分为两条支路，一条支路经D\(_{7}\)05半波整流后，再经BG704管分压，在0得到-10.6V电压，给FIP的栅极驱动电路的BG\(_{6}\)03至BG607管提供工作电压；另一条支路交流电经C\(_{712}\)、D706、D\(_{7}\)07倍压整流后，再经BG705稳压后给压控放大电路提供29.4V工作电压。
还有一组绕组的交流输出经开关K\(_{7}\)02，桥式整流和稳压后给整机其它部分提供工作电压。IC603由与非门构成R－S触发器，用以控制AM／FM电源切换。比如当DTS工作在FM波段时，IC\(_{6}\)03的第⑨脚为高电平，第⑩脚为低电平，这样开关管BG707导通，从而BG\(_{7}\)06也导通，给FM通道电路提供13.9V电压，而AM通道由于BG708截止而无电压。
2．FM场效应管高频头
FM高频头电路采用3只3SK74场效应管分别作高放、混频、本振输出之用。3SK74是一种噪声系数比较小的双栅MOS管。来自天线的高频信号经75Ω电缆L\(_{1}\)和高频变压器L2耦合到输入调谐回路。回路的变容二极管VC\(_{1}\)采用“背靠背”变容管ISV55，对高频信号来说，内部两只管子的非线性互相抵消，可改善交调、互调失真和假象信号干扰等指标。变容管的偏压是由μPD1703的第①脚输出的误差电压VEQ（0V～1.5V）经BG\(_{6}\)08、BG609直流放大成V\(_{R}\)（4.5V～24.5V）后供给。
本机的FM高频电路的设计思想之一是考虑最佳抗干扰特性，因此高放回路采用了三级调谐回路。L\(_{3}\)、VC4和微调电容TC\(_{2}\)组成的第一级调谐回路通过C6耦合到第二级回路。第二级回路与第三级之间是通过分布电容耦合的。采用多级调谐回路可获得良好的高频选择性，因此整机的镜象抑制、假响应、双选等抗干扰指标大大地提高。
FM本振是采用普通的电容三点式振荡电路。本振信号一路经BG\(_{3}\)缓冲放大后注入变频管BG2的第二栅极。另一路信号经BG\(_{5}\)放大后作为本振频率信号fosc，送到预分频器IC\(_{6}\)01，经分频后送到μPD1703的。fosc与IC内部参考频率f\(_{ref}\)比较，产生误差电压VEQ，放大成压控电压VR后，控制振荡回路的变容管VC\(_{5}\)和VC6的偏压，从而控制f\(_{osc}\)的变化，直至fosc与f\(_{ref}\)一致。也就是说收音电路的接收频率锁定在显示屏的频率上。这样形成了闭合的PLL回路。
3．数字调谐部分
本机的DTS芯片μPD1703是28脚双列直播大规模CMOS－IC，它与预分频器μPB553配合使用，构成频率合成器。第①脚输出的V\(_{EQ}\)是IC内的相位比较器产生的直流电平信号。第④脚输出“预分频控制信号”。当DTS工作在FM波段时，控制预分频器以“吞脉冲”方式分频。第⑤、⑥脚外接4.5MHz石英晶振，供IC内部的时钟信号发生器用。第⑦脚是电台信号检测端，当电路工作在自动搜索状态时，如果该端口被置为高电平时，扫描停止。第⑧脚为静噪输出端，当锁相环没有锁定，比如说在按键操作时，⑧脚输出高电平，使BG501导通，BG\(_{5}\)02截止，BG502集电极为高电平，通过二极管D\(_{5}\)01、D304使静噪管BG\(_{3}\)03、BG304导通到地，达到静噪目的。
静噪电路设计的完备性也是本机的特点之一。作为高保真音响设备，除了应具有良好的性能指标外，还应具备完整的静噪电路，这是指电路本身具有抑制所有信号和不相干的噪声干扰的能力。在883－TU中，设有3种形式的静噪电路：（1）电源开启延时静噪，由BG\(_{5}\)03、D502、C\(_{5}\)02、C503构成；（2）上面提过的按键操作静噪；（3）FM调谐静噪，从IC\(_{3}\)01的第脚输出切噪信号，经BG302、BG\(_{3}\)01、D303控制静噪管工作。
μPD1703的第⑨～脚分别输出D-\(_{1}\)～D-5信号，即数字频率信号的5个“位控制”信号。因为显示电路以动态扫描方式工作，D-\(_{1}\)～D-5以脉冲方式控制FIP5个栅极的驱动管轮流导通。第脚是电源V\(_{DD}\)端。第～脚输出七段数码显示的7个笔划信号。第～键控信号输入端，与笔划信号一起构成开关矩阵，控制DTS的工作。第为FM本振信号输入端。接地。为AM本振信号输入端。
4．其它部分
AM信号经框形天线、L\(_{1}\)01进入场效应管BG10高放，然后进入LA1245，该IC内含高放、混频、中放、检波、AGC等电路，音频信号从脚输出进入LA3400的第①脚。LA1235是FM中放、移相乘积鉴频IC。LA3400是FM立体声解码IC。(邝俊广)
