彩色电视机中的自动亮度限制电路（即ABL电路）的主要功能是对显象管阳极电流进行取样，用取样电压来控制视频放大器的增益，继而反馈限制显象管束电流的增大，从而达到亮度限制的目的。本文通过几例实际故障，简要地分析4种较典型的ABL电路。
例1：环宇47C－2型。
故障现象：图象暗淡不清，色彩隐约可见，伴音正常。
检修与分析：根据现象，先检查管座板上的有关电压，测得帘栅压和聚焦电压都在正常范围之内，并且在调节时，屏幕的亮度和清晰程度也有所反应，这说明管座的接触是好的。再测量亮度信号Y输入端的直流电压，电压为8V，比正常值高出2V左右。由于该电压的抬高，引起视放输出级的增益下跌，这时，可以判断故障在亮度通道。

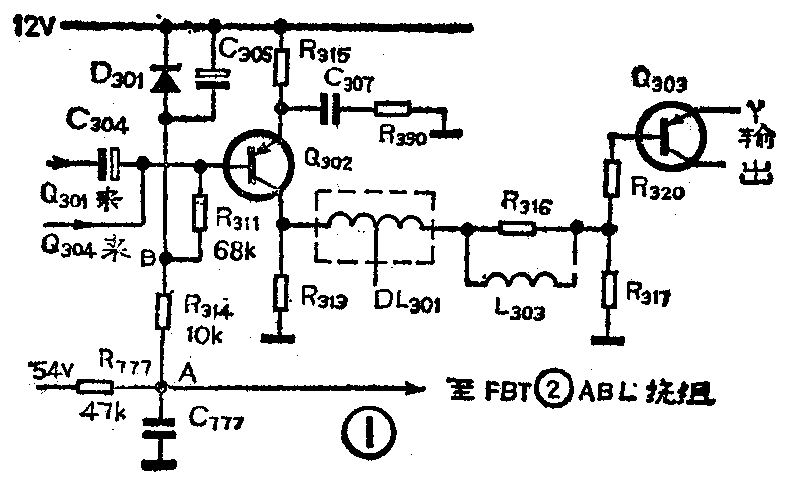

环宇47C－2采用日立NP－8C机型的亮度通道，共有3级视频放大和1级黑电平箝位兼亮度调节。现已查得第3视放Q\(_{3}\)03的e极（即Y信号）电位偏高，而它的b极直接受第2视放Q302C极控制，也偏高。测Q\(_{3}\)02C极电压，达10V（正常约5～6V）。Q302与第1视放Q\(_{3}\)01（兼对比度调节和轮廓补偿）是通过C304交流耦合的，所以，Q\(_{3}\)02的直流状态主要取决于Q304（黑电平箝位级）和ABL电路。查得Q\(_{3}\)04及亮度调节电路均正常，那么，毛病应在ABL电路。该机的ABL电路如图1所示。
束电流从+54V电源经R\(_{777}\)到行输出变压器（FBT）的高压绕组，在A点形成ABL取样电压。当束电流较小时，UA＞13V，D\(_{3}\)01导通，UB被箝位于12.7V，ABL不起作用。当束电流大于700μA时，U\(_{A}\)＜13V，D301截止，ABL起控。随着束流的增大：U\(_{A}\)↓→UB↓→U\(_{3}\)02b↓→U302c↑→U\(_{3}\)03b↑→U303e↑→视放输出级电流↓→显象管阴极V\(_{k}\)↑→束电流↓。这一控制环路限制了束电流的增长，起到了自动控制亮度的作用。
在检查中，测量与ABL有关的电压，发现U\(_{A}\)为负压，显然+54V没有加上，以至使得D301截止，Q\(_{3}\)02始终导通，引起Q303的b、e极电位升高。经检查，是R\(_{777}\)开路，换新电阻后故障排除。
例2：日声RS89P型。
故障现象：图象、伴音正常。开机一段时间后出现光栅闪烁，行幅瞬间缩小。
检修与分析：该机采用的是三洋83P机型，国内有相当数量，如孔雀KQ47－39，昆仑S471，黄山CTP3905等。
由于“行缩”现象出现次数较少，且没有规律，所以先监测行电流。把电流表串入130V和FBT绕组①之间，开机视察。正常情况下，该机的行电流基本稳定在350mA左右，而本机在异常时行电流在300～600mA之间大幅度抖动，当超过700mA时，就出现瞬间行缩现象。因此，可排除行输出管和行输出变压器损坏的可能性，断定是显象管束流失控而引起高压不稳定和行输出过载。所以应着重检查ABL电路。

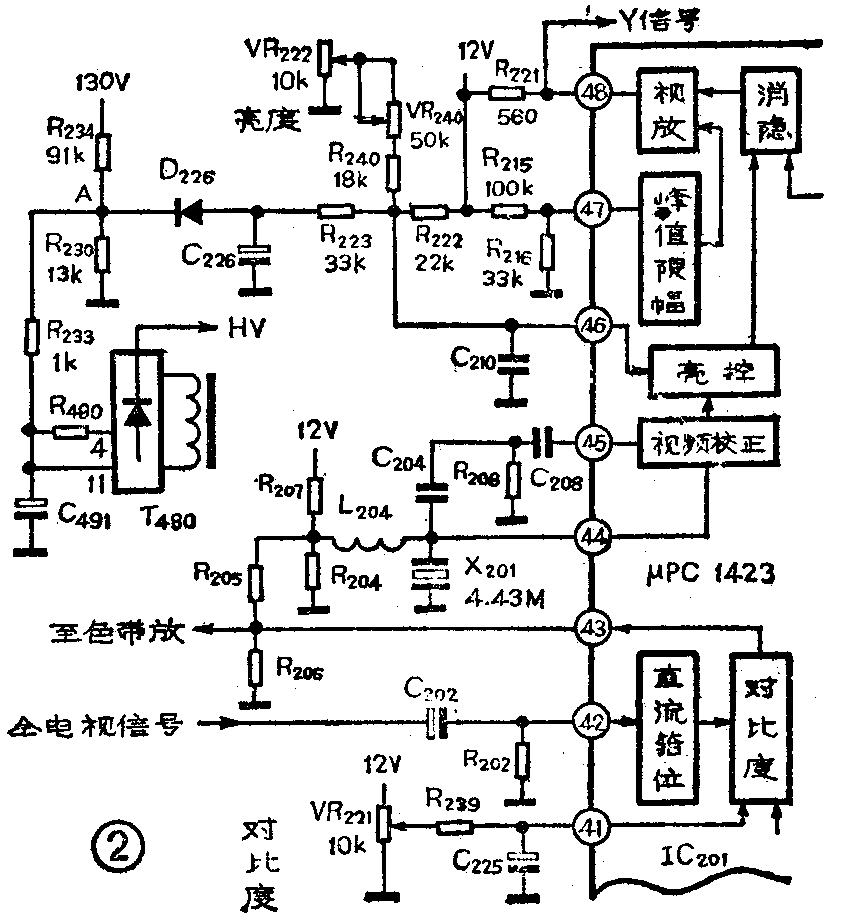

83P系列用的是M-μ两片电路。它的色处理、亮度通道、行场扫描是一块高集成度电路μPC1423CA。有关原理图如图2所示。
全电视信号从IC\(_{2}\)01（μPC1423CA）引入，经箝位后恢复直流分量，然后进入对比度控制电路，外接对比度调节电位器VR221。之后，从输出，一路至色带通放大电路（IC③脚）。另一路由X\(_{2}\)01(4.43MHz陷波）滤除了色副载波后进入集成电路的0。01外围的C208、R\(_{2}\)08、C204、L\(_{2}\)04、R204、R\(_{2}\)05、R205、R\(_{2}\)07等元件构成轮廓校正电路，以提高图象清晰度。2为亮度控制。经加工后的视频信号加入消隐脉冲后送到集成电路内的视频放大器。该放大器的动态范围由白色峰值限幅器保证，限幅电平取决于3外接的R215、R\(_{216}\)的分压值。最后，从4输出Y信号。
例3：自装飞跃47C\(_{3}\)－3型。
故障现象：亮度不规则跳动，时亮时暗。
检修与分析：飞跃47C\(_{3}\)－3（或51C3－1）是上无十八厂新设计的产品，它采用了飞利浦公司的新型二片电路TDA4501和TDA3565（飞利浦推出的整机原型为CTV120）。国内其他同类机型还有：凯歌4C4705、4C5105，金星C514，百合花CD37－3，孔雀KQ51-38系列，等等。
该机型的亮度通道、色度通道、解码矩阵都集成在TDA3565之中。如图3所示，TDA3565的⑥脚外接对比度调节电路R\(_{3417}\)等和ABL电路，⑨脚外接亮度调节电路R3421等。正常情况下，二极管D\(_{6425}\)（BAW62）截止，ABL不起作用。当某种原因使显象管阳极电流过大时，电阻R3940（15kΩ）两端的压降也增大，A点电位下跌，到一定限度时，D\(_{6425}\)开始导通，加在IC7400⑥脚的控制电压下降，使得流过集成电路内对比度控制放大器的电流减小，精益降低，引起视放管电流减小，显象管的束射电流减小，自动限制在1mA之内。
假如行输出变压器的负载太重，靠ABL电路来降低集成电路⑥脚的电压仍不足以控制束电流时，保护电路就开始起作用：FBT（F1550）的8端输出幅度增大，经D\(_{6961}\)（BAW62）整流后，如超过20V，稳压管D6960（BZX79C20）导通，使保护三极管Q\(_{796}\)0（BC548B）导通。于是，行振荡脉冲被旁路，行推动管Q7901（BF483）截止，B点电压升高，当大于51V时，自保稳压管D\(_{6962}\)（BZX79C51）导通，使得Q7960更可靠地导通，直至故障排除后行扫描电路才能正常工作，恢复高压。
本例故障中，在检查亮度电仪器调节功能时，IC\(_{74}\)00⑨脚电位基本正常，在1～3.5V之间变化。⑥脚电位虽然偏小，但变化范围也正常，说明对比度调节电路也没有问题，故障应在ABL电路中。用电压表监视A点电位，发现正常时为4V，而当光栅暗时仅0.6V。显然，基准电平降低后引起ABL电路控制过度，导致图象暗淡。故障原因是基准电阻R3940虚焊。
例4：夏普C－1826DK。
故障现象：开机一段时间后，屏幕亮度瞬间闪烁数次，随即出现很亮的绿光，保持十几秒钟后，光栅消失。
检修与分析：C－1826DK是夏普公司为中国设计的NC－ⅡT机芯，采用两TA电路（TA7680AP、TA7698AP），国内生产的各种牌号的相同机型很多。
从现象来看，是较为典型的ABL保护，又因为保护前出现绿光栅，所以可以直接在CRT板上找原因。用电压表快速测量绿枪的视放管Q\(_{852}\)的C极电压，由正常时的120V抖动几下很快跌落到0。仔细检查与这路视放输出有关的元器件，查出故障是由绿枪的间隙放电器SG352热击穿引起的。

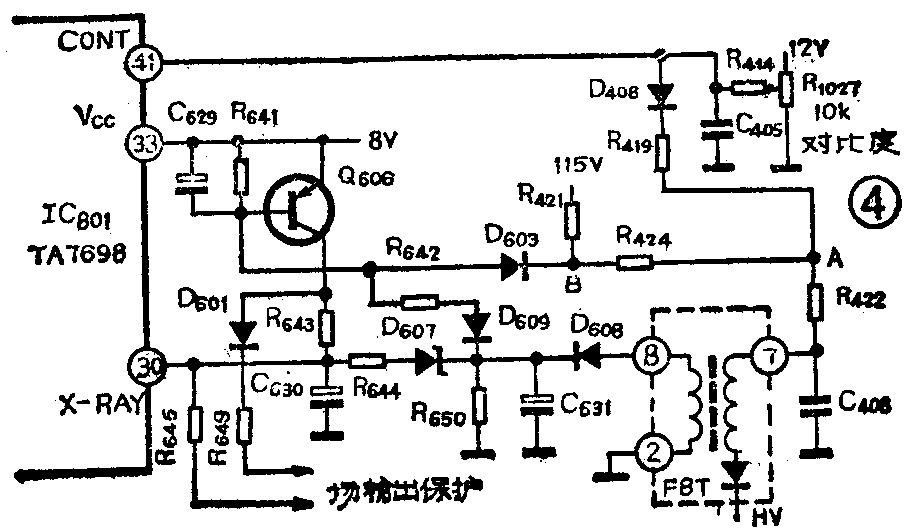

该机的ABL电路见图4。保护过程可以分为3步：（1）束电流增大时，R\(_{421}\)、R424上压降增大→V\(_{A}\)↓→D408导通→V→束流↓。（2）异常情况时（如本例故障中绿枪短路），束电流剧增而无法控制→VR\(_{421}\)猛增→VB≤（8～0.7)V→D\(_{6}\)03导通→Q606导通→V→IC\(_{8}\)01内X线保护电路动作→行振荡停止，光栅捎失。（3）自保电路：FBT⑧端无电压输出→D609导通→Q\(_{6}\)06更加导通→保证V电位，直至故障排除后，行扫描电路才能恢复正常。（刘天益）
