新型录象机的三种特殊放象功能及使用

目前流行的新型录象机，都具有超静止、超静止步进（帧进）和超微慢动作3种特殊放象功能。不少爱好者很感兴趣，为此本文对这3种放象功能的实现原理作些介绍。以常见的松下NV－G30型录象机为例，讲讲有关使用知识。

新型录象机在进行超静止、超静止步进和超微慢动作放象时，通常图象质量较高，没有普通录象机所常有的噪波带（条纹）和晃动等现象。这最因为新型录象机中都采用了3视频磁头或4视频磁头系统的缘故。

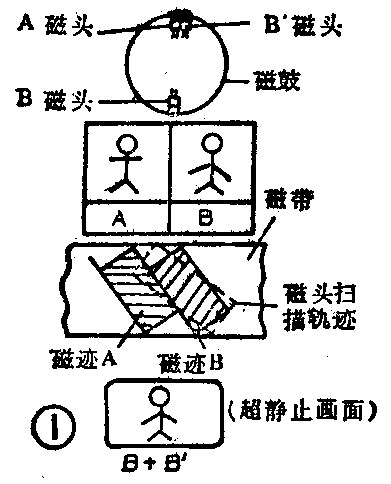

在3磁头系统中，磁鼓上的A磁头旁边增设了一只方位角与B碰头相同的B′磁头，见图1上部所示。正常放象和录象时，A和B磁头工作，与2磁头系统一样。静止放象时，磁带停止运动，而磁鼓仍以正常速度运转，这样就从方位角相同的B、B′磁头上取出其扫描同一磁迹的两场信号，组成一幅静止图象。由于两场信号的内容相同，因而完全避免了图象晃动现象，实现了所谓“超静止重放”，也称场静止重放方式，如图1所示。

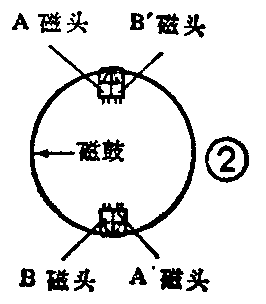

在4磁头系统中，磁鼓的两个视频磁头旁各增设了一只方位角与原磁头相反的磁头（如图2中的A′和B′）构成复合磁头。正常录、放象时，由A和B磁头工作。在进行静止放象时，由A和A′或B和B′磁头工作，其原理与3磁头系统相似，不再赘述。

采用3或4磁头系统使录象机实现超静止放象功能后，要实现超静止步进放象也就毫无困难了，只需让磁带一帧一帧（两场两场）地间歇运行即可。由于它是以静象为基础的，故静止步进效果也是很好的。

再来看看超微慢动作放象是如何实现的。在录象机中要实现慢动作放象，一般只要在保持磁鼓转速为标准速度的情况下，改变磁带走带速度（变慢）就行了。带速可以是匀慢速；也可采用间歇改变的方式，即一段时间内磁带以常速运行，另一段时间内则停止运行（与静止放象时一样）。前者容易在画面上引起干扰条纹，故现在录象机中主要应用后者。由于后者也是以静象为基础的（相应拉长了磁带停走时那部分图象的放象时间，使整个带速相对变慢），只要静止放象效果好，那慢动作放象效果也不会差，故3或4磁头录象机可实现超微慢动作放象。在这种慢速放象方式中，慢速速度由走带和停带的时间比确定，因此只要改变走带和停带的时间比，就可得到速度不同的慢动作放象画面。当然，为了保证每帧画面的完整和稳定，除了磁带走带时的速度必须与正常重放速度一样外，磁带的走带和停带时间都应是图象帧周期的整数倍。

现以松下NV－G30型录象机为例，说明这3种特殊放象功能的使用。使用中需调节的控制钮位置请参照图3。

超静止放象：在常速放象过程中，若需对某一画面进行详细观赏研究，可随时按下录象机或遥控器上的暂停／静止钮。按下此钮，画面便定格静止。观赏完毕，再按一次该钮，录象机就又进行正常放象。

超静止步进放象：若要观赏一组连续的静止画面，则使用超静止步进功能，方法是在录象机处于静止放象状态时，按下遥控器上的静止前进钮，静象便会一帧一帧地前进。松开按钮，则恢复静止放象。

超微慢动作放象：此功能在需要仔细观察或分析画面人物等的每个动作时使用，方法是在正常放象过程中按下遥控器上的慢动作钮，慢动作画面便随之出现。观赏完后只要按一下放象钮，便恢复正常放象。

由上可知，后两种功能需通过操作遥控器来实现，使用中不可忘记。

在使用以上三种功能时，若画面出现条纹等干扰，可在慢动作放象状态下调整磁迹／慢动作（＋、－）钮，能使条纹减小到基本看不出。如果画面垂直跳动，应调节电视机上的场同步钮。当静止放象超过5分钟或慢动作放象超过10分钟时，录象机均将自停，以保护磁头和磁带不被过度磨损。此外，在进行以上3种放象时均没有伴音输出。松下G33型录象机（4磁头）的这3种功能及使用方法与G30大体相似。G33型机的慢动作放象速度还能在较大范围内调节，因而可获得更为精细、分明的慢动作画面。

其它录象机这3种特殊放象功能的使用，与NV－G30型机基本相同，可参阅使用说明书进行，这里不再赘述。（申薇）
