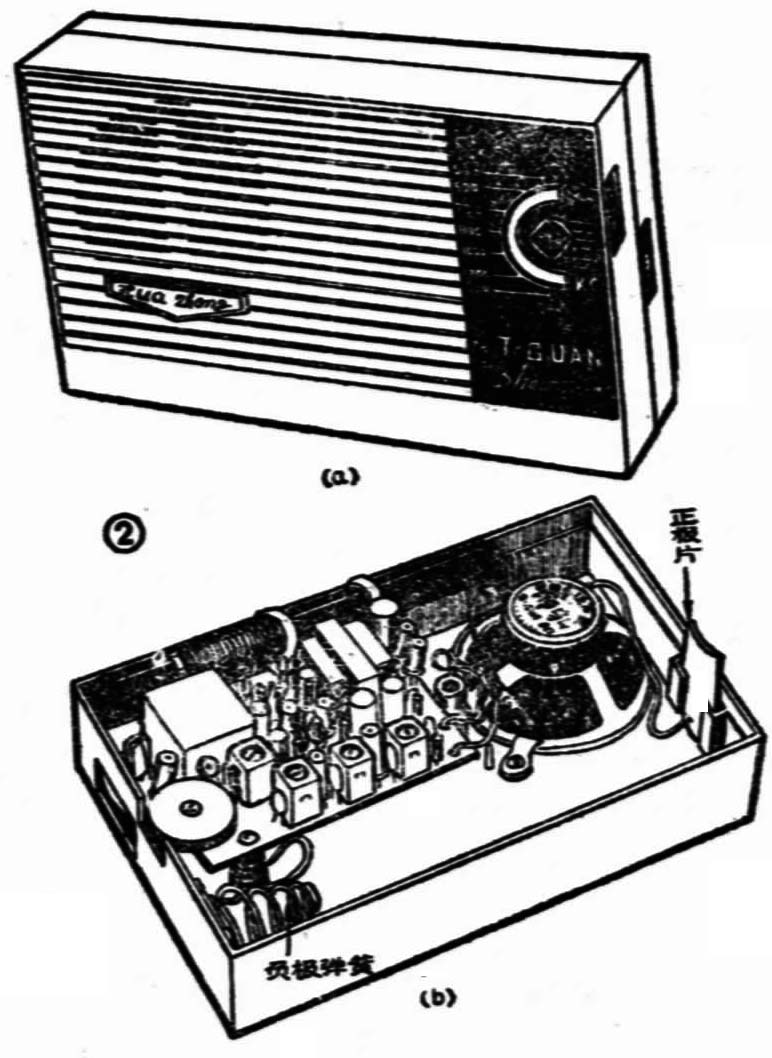

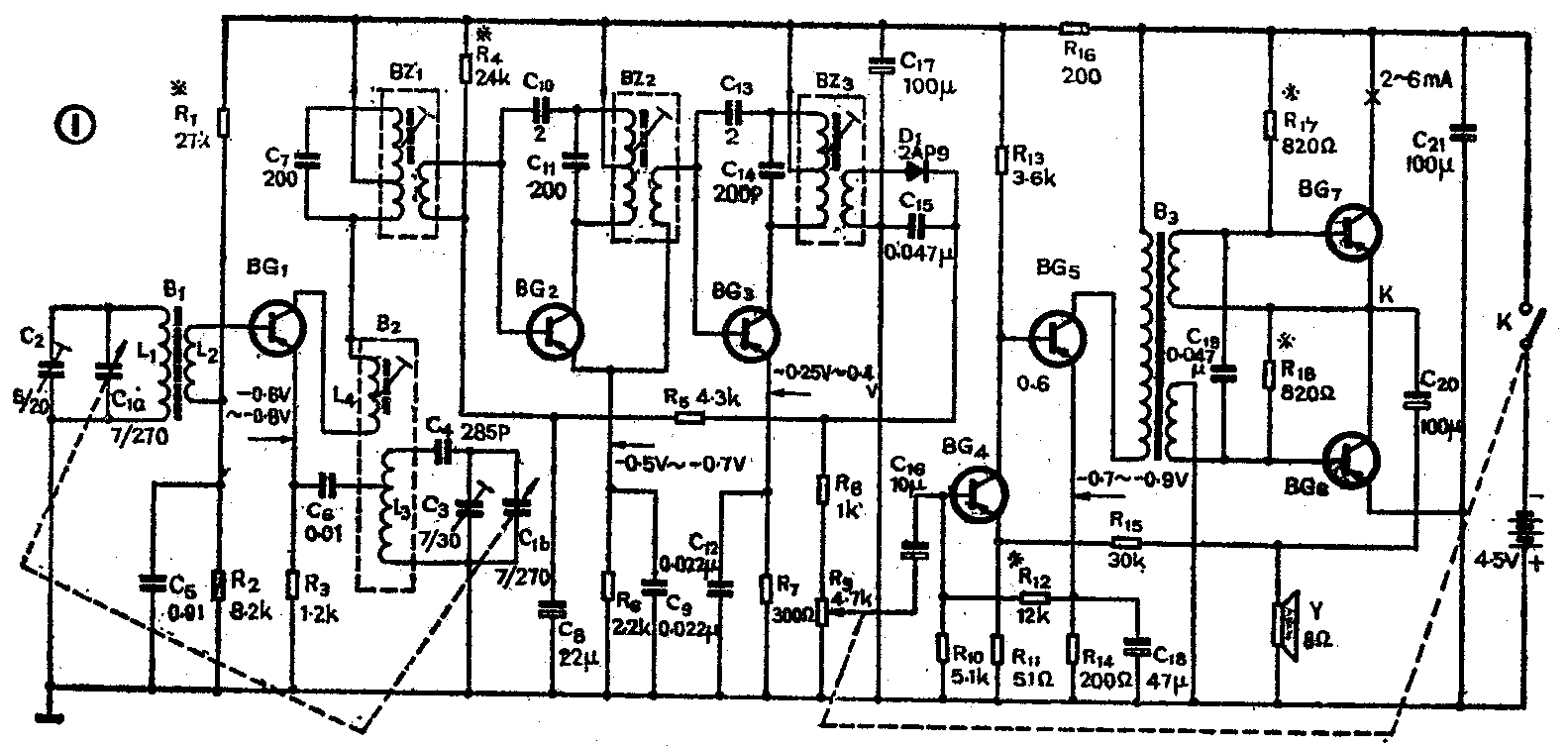

图1为所要装置的超外差式七管机的电路图。此收音机有灵敏度较高、输出功率大、选择性好等特点。本机采用便携式收音机的机壳，全部元器件（除扬声器和电池外）都装在一块100×65（mm）的印刷电路板上。此七管机的外形及结构见图2。
一、工作原理
由图1电路图可以看出整机是由一级变频级、两级中放级、一级检波级和前置音频放大级以及功率放大级组成。
首先我们分析各级的直流通路：①变频级BG\(_{1}\)：R1为上偏置电阻，R\(_{2}\)为下偏置电阻，R3为发射极电流负反馈电阻。当R\(_{1}\)减小时GB1集电极电流上升，发射极电压也相应增加。②中放级BG\(_{2}\)、BG3：BG\(_{2}\)的偏置电路是分压式电流负反馈电路，R4为上偏置电阻，R\(_{8}\)、R9串联后与D\(_{1}\)的内阻相并联，再与R5串联组合为下偏置电阻，R\(_{6}\)为发射极电流负反馈电阻。当R4减小时BG\(_{2}\)集电极电流增加，其发射极电压也相应增加。BG3的偏置电压是取自BG\(_{2}\)的发射极电压Ue2，当Ue\(_{2}\)升高BG3的基极电流也增加，导致其集电极电流和发射极电压也相应增加。③前置低放级BG\(_{4}\)、BG5：这是典型的直接耦合式前置低频放大电路，它是把BG\(_{4}\)的上偏置电阻R12接在BG\(_{5}\)的发射极上。当BG5的静态工作电流变化时，Ue\(_{5}\)也跟着变化，这个变化的电压经R12和R\(_{1}\)0分压，反馈到BG4基极，自动调节BG\(_{4}\)的基极偏流，从而实现静态工作点的稳定。R13为BG\(_{4}\)的集电极电阻，R11、R\(_{14}\)分别为BG4、BG\(_{5}\)发射极电流负反馈电阻。④功率放大级：BG6、BG\(_{7}\)为变压器倒相OTL功率放大电路，两个三极管的直流电路是串联的，两管的基极电位不同，所以输入变压器的次级要求有两组互相绝缘的对称绕组。R17、R\(_{18}\)为BG7、BG\(_{6}\)的上偏置电阻，调整它们可以改变两管的集电极电流。
R\(_{16}\)、C21、C\(_{17}\)组成电源去耦电路。
整机交流信号的通路分析如下：
磁性天线将感应来的信号送到由L\(_{1}\)与C1a组成的谐振回路中，转动双连电容器C\(_{1}\)将谐振回路调谐在要接收的信号频率上，然后通过L2把选出的高频信号耦合到变频级BG\(_{1}\)的基极。
线圈L\(_{3}\)与C1b组成本机振荡回路，所产生的本机振荡电压通过C\(_{6}\)注入BG1的发射极。线圈L\(_{4}\)产生维持振荡的反馈信号。
本机振荡信号的频率设计得比电台高频信号的频率高的465kHz，此两个信号送入BG\(_{1}\)管进行混频后，送出来的信号的频率除了原有的两种频率外，还有这两种频率的和、差等频率成分，再经C7和BZ\(_{1}\)初级组成的选频电路，可选出差频成分，即465kHz的中频信号，并经BZ1次级耦合到BG\(_{2}\)进行第一中频放大，放大后的中频信号BZ2取出后送到BG\(_{3}\)进行第二中频放大。经两级中放后的信号由第三中频变压器BZ3耦合到检波二极管D\(_{1}\)进行检波，C15将检波后的残余中频滤掉。检波后的直流分量通过R\(_{5}\)加到中频放大级BG2的基极作自动增益控制，C\(_{8}\)是音频旁路电容，使音频成分不回授给BG2。检波后的音频电流在电位器R\(_{9}\)上产生电压降并通过C16耦合到BG\(_{4}\)和BG5组成的前置低放级。经两级前置放大后的音频信号经过B\(_{3}\)耦合到B6，BG\(_{7}\)组成的无输出变压器功率放大电路。为防止直流电流流过扬声器引起信号失真，必须加一个隔直流电容器C20，把扬声器和电源隔开。
C\(_{3}\)是微调电容，C4是垫整电容。C\(_{7}\)、C11、C\(_{14}\)分别是BZ1、BZ\(_{2}\)、BZ3的谐振电容。C\(_{1}\)0、C13为中和电容，防止中频放大三极管内部电容引起的自激。
二、安装方法
在安装元器件前首先把机壳及装饰标牌安装好。
①音窗固定法：用电烙铁把音窗格插入机壳的五根白色塑料柱烫化一半，并和机壳热压在一起。
②刻度盘塑料板安装：面对刻度盘数字，把塑料度盘左边插入音窗格下边，右边有两个和外壳相通的小孔，用两根黑塑料钉（配件中有）插入小孔，在塑料机壳里边用电烙铁把塑料钉烫扁和外壳粘在一起。
③装饰铭牌的安装：把刻有华中字母铭牌的两根金属柱插入面板凹槽的小孔中，用电烙铁把铭牌热压进凹槽中。
④电池卡的安装：按图2b所示，负极弹簧卡在机壳左边的卡槽里。正极焊片，弯折部分朝下插入机壳右边的卡槽里。
⑤把可变电容拨盘上的刻度线描上红漆。
下面介绍元器件的安装方法：在安装超外差式收音机时，为了能较顺利地进行调试，初学者最好采取安装一部分调试一部分的方法，这样作，各部分互相牵扯小，即使有故障，寻找范围比较小，便于排除。
整机安装在印制电路板上。可分两个步聚安装。先安装低频放大部分，再安装变频及中放部分。
低放部分又可分为两步进行，第一步安装OTL功率放大部分。首先焊好输入变压器B\(_{3}\)，然后再焊C21、C\(_{2}\)0、C19、BG\(_{6}\)、BG7（R\(_{17}\)、R18在调整时再焊）。焊C\(_{2}\)0、C21时要注意极性不能焊反，由于元器件是从印制电路板的无铜箔一面插入，因此引脚很容易插错。这里向初学者介绍一个防止插错的经验：找一个电解电容器或其他两根引线的元件，把引线剪成一根长，一极短（可称它定位元件）。比如要焊C\(_{21}\)这个电解电容器时，我们可把定位元件按电路板图所示位置，从有铜箔的一面插入，长引线从C21正极孔插入，短引线从C\(_{21}\)负极孔插入，如图3（a）所示，然后把电路板翻到无铜箔那面，长引线穿出的插孔就是C21的正极，短引线对应的插孔就是C\(_{21}\)的负极。边拔出定位元件，边插入C21即可。其他电容、电阻都可以按这种方法插好。

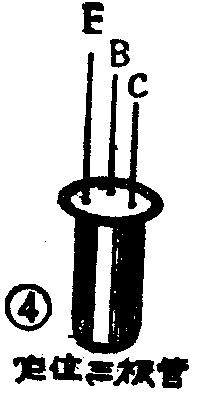

依此类推，焊接三极管时，可利用一只坏三极管做一个定位元件，把它的三根引线剪成三个不同的长度（如图4所示），长引线定位E、次长的定位B、最短的定位C，然后从印刷铜箔一边对准E、B、C三个插孔，把定位元件插入，把电路板翻过来，从无铜箔的一面插入所要安装的三极管即可。
安装元器件时，除了引脚位置要正确外，还要注意安放高度。如三极管引线一般在电路板上留出3～4毫米。电解电容器、瓷片电容器、电阻器等的引线 离印制电路板的高度如图5所示。在安装电阻器时，本机全部采用竖焊，而且注意色环电阻最好第一环朝上，如图5所示。
各元器件焊好后，三极管、电解电容器高度应一致。所有电阻器的高度应一致，这样就可以使整机显得整齐、美观，具有基本的工艺水平。(沈征)
