本文向读者介绍一种用JT-1型晶体管特性图示仪测试光耦合器的方法。

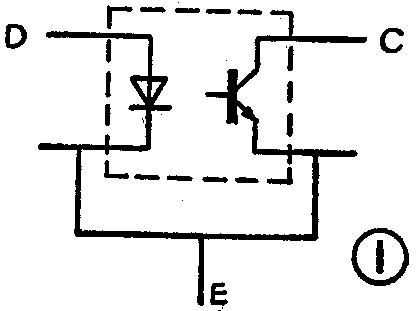

测试前先将光耦合器按图1连接。图中D、C、E三根线分别对应半导体三极管的B、C、E极接在仪器插座上。仪器上各旋钮和开关的位置与测试NPN型半导体三极管相同。例如，峰值电压范围：0～20V；峰值电压：10V；极性（集电极扫描）：正（＋）；功耗电阻：200；Y轴作用：I\(_{c}\)1毫安／度；X轴作用：Vc1伏／度；级／秒：上100；极性（阶梯）：正（＋）；阶梯作用：重复；阶梯选择：I\(_{B}\)1毫安／度。这样就能在JT－1显示屏上得到器件的特性曲线。 （张海春）
