KD704／705是一对CMOS大规模集成电路，它们是为风扇和电灯而设计的专用遥控电路，KD704是一个编码器，它有4根地址线和6根数据线。KD705为一译码器，它可接收10位数字码，其中4位地址码和6位数据码。这6个数据输出端将用来控制电灯的开关、风扇的正／反转、3个风速和风扇的关断。

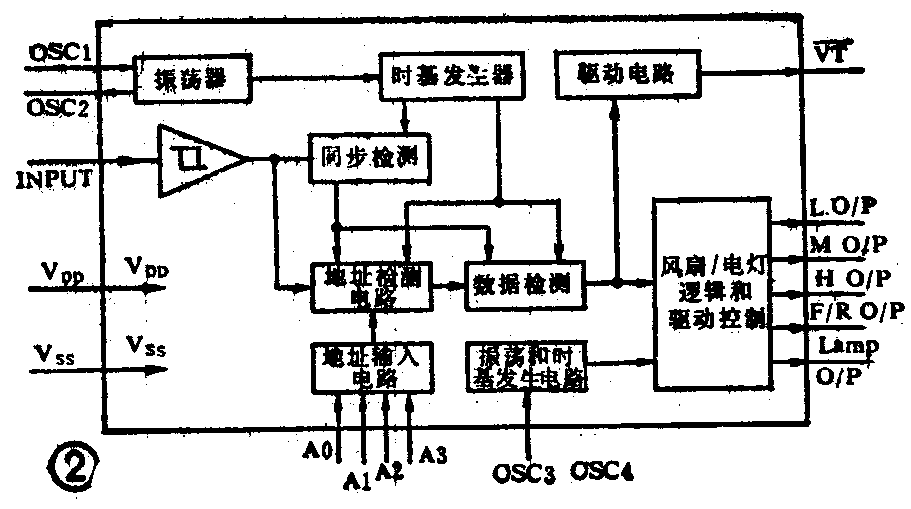

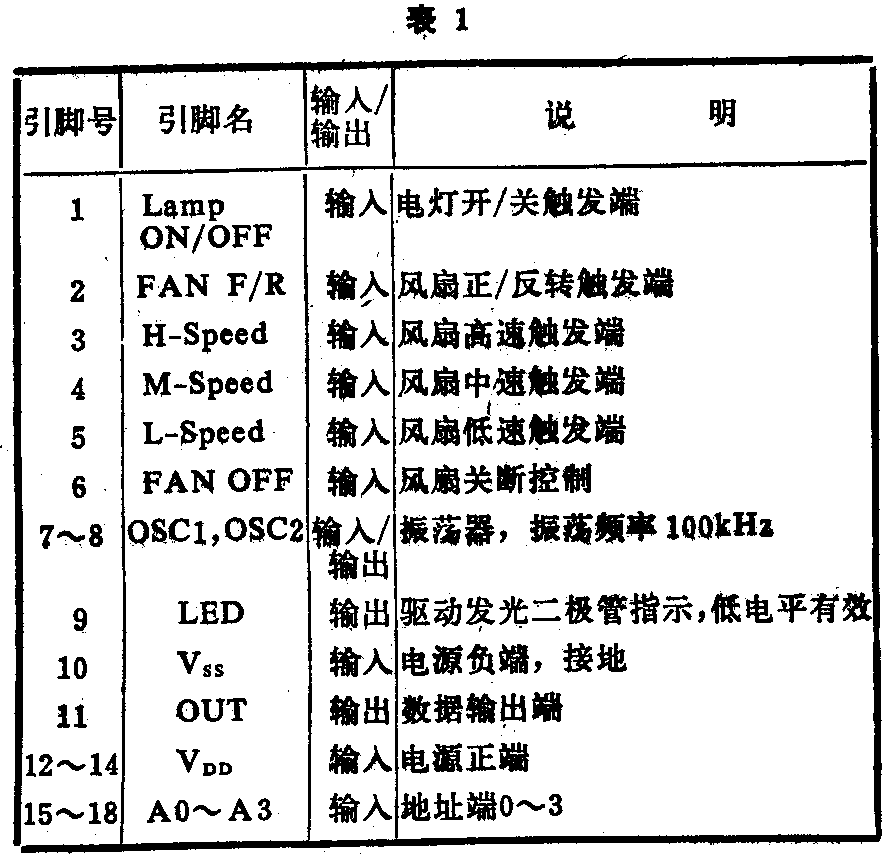

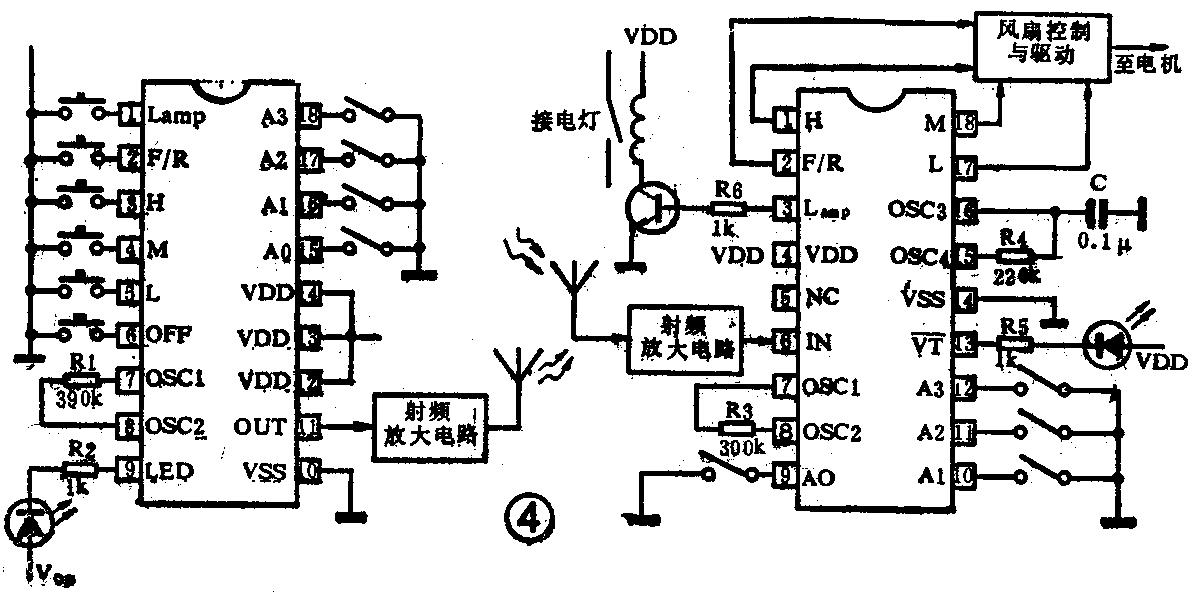

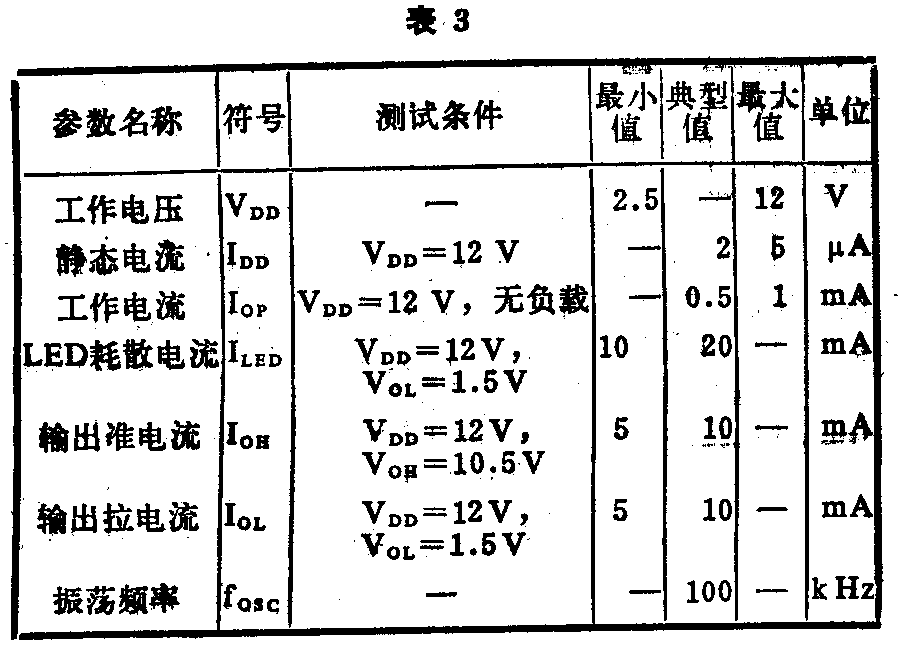

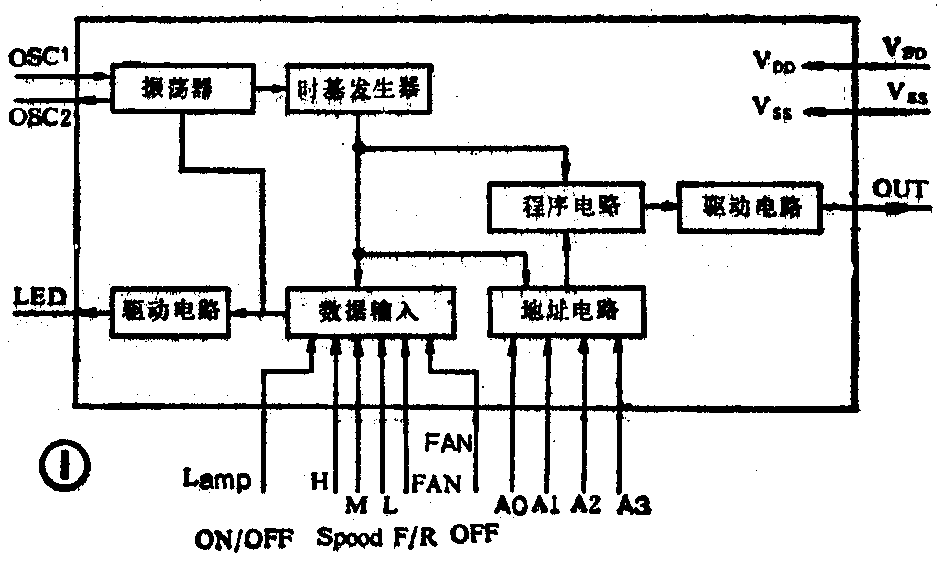

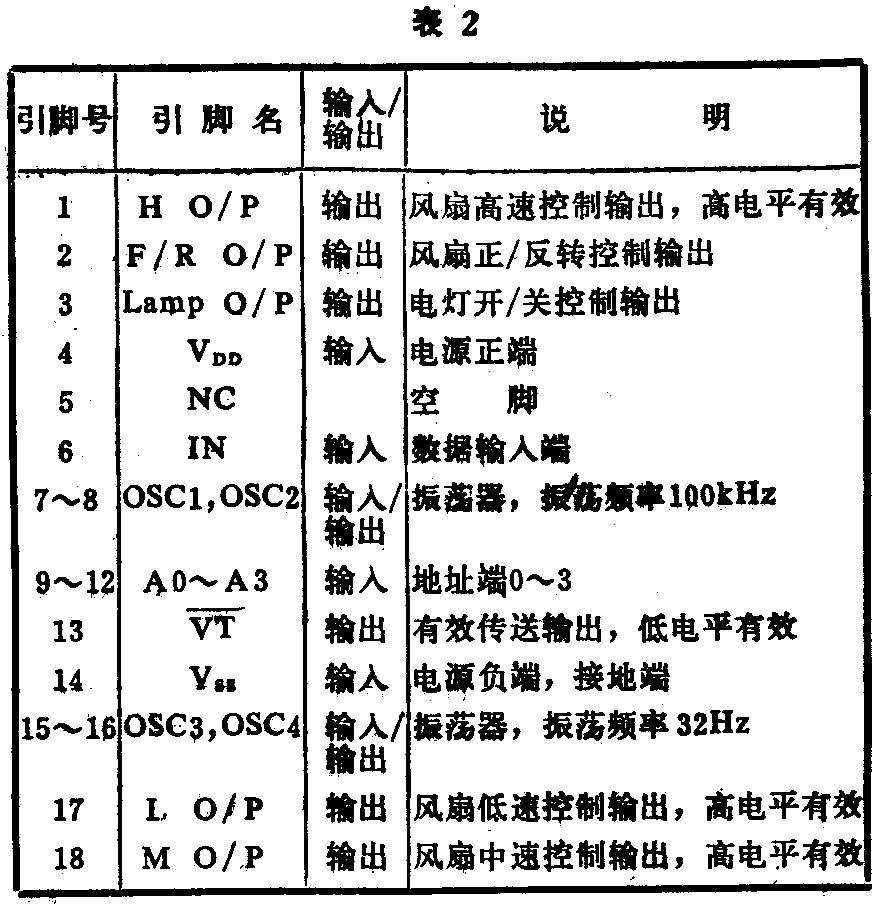

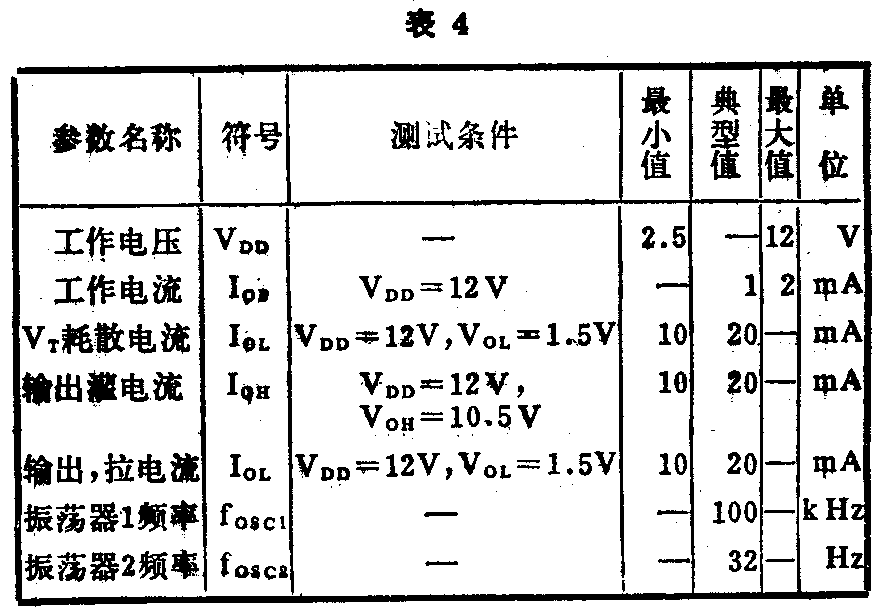

图1和图2分别为KD704／705的电路内部框图。表1和表2分别列出了引脚说明。特性及参数请看表3和表4。图3给出了风扇的状态变化时基脉冲图，图4为用KD704／705制作的风扇／电灯的遥控电路。（韦民）
