从上期的表1中可以看出，2716的18脚编程时需要1个50ms的正脉冲，而2732、2732A的18脚编程时需要1个50ms的负脉冲，2764及2764A的27脚在编程时需要1个50ms负脉冲。PB\(_{3}\)4）的跳变维持约50ms然后反跳变，能产生满足编程要求的PGM信号。
K\(_{1}\)-2用来选择不同型号EPROM对OE-、Vpp信号的不同要求（见表1）。K1-3用来选择插座23脚接Vpp还是A\(_{11}\)。8255A的A口用来传输数据（D0～D\(_{7}\)）。
以上介绍了编程电路各部分的原理，该电路的整个工作过程如下：PB\(_{1}\)输出高电平，计数器IC8、IC\(_{9}\) 清零。PB0进出一系列计数脉冲使计数器计数到指定数（地址）。若是进行读取EPROM内容的操作，则在EPROM插座的20脚出现片选有效（低电平）信号CE-\(_{3}\)4在此状态时分别为低、高电平），插座的22脚出现读出允许（低电平）信号OE-，数据得以读出，送入8256A的A口，并由该口送往主机。此时的Vpp在+5V左右。若进行写入EPROM操作，则在插座的20脚［对2716、2732（A）、2764（A）分别是PGM、PGM-、CE-]分别出现对应不同EPROM加正跳变（来自PB\(_{3}\)）、负跳变、低电平信号；在插座的22脚[对2716、2732（A）、2764（A）分别是OE-、Vpp、OE-］分别出现对应不同EPROM的高电平、编程电压、高电平（PB3此时为高电平），它们不允许EPROM送出数据；满足以上条件，再加上PB\(_{2}\)同时给出接通软开关的信号，就可以完成一个单元的写入。更进一步的操作过程请参阅有关EPROM的读写时序图进行分标，在此不再赘述。
2. 主机地址译码电路
IC\(_{3}\)（27128EPROM）中固化了编程卡驻留程序，该程序负责向主机发送询问用户及读写控制等信号。该卡地址安排在4000H～67FFH的10kB存储空间。这10kB存储空间是留给磁盘操作系统的，考虑到有磁盘机的用户很少，因此将EPROM编程卡的驻留程序安排在该空间。驻留程序只用到了IC216kB容量的前10kB。EPROM输出数据的条件是OE-（输出允许）及CE-（片选）均有效（低电平）。图1中IC\(_{3}\)的OE-（22）端已被接地（低电平），只要CE-（20）脚为低电平，IC3就可以向外输出数据。IC\(_{1}\)是一个3－8译码器，当它工作时（G1、G\(_{-}\)2A、G-2B分别为高、低、低电平），输入端CBA状态000、001、010……111依次对应输出端Y\(_{0}\)、Y1、Y\(_{2}\)……Y7的单一低电平，如CBA为000则Y\(_{0}\)为0，Y4～Y\(_{7}\)为1。读者可以根据IC1的这个工作特性并参阅图1下面的附注，不难分析出只有当地址信号（A\(_{15}\)0）在4000H～67FFH、且MREQ-为低电平时，CE-为低电平，该卡才能工作。
3. 8255A地址选通电路
可编程外围并行接口芯片8255A的地址及控制信号来自主机。8255A的A口、B口、C口及控制字在主机内存中的地址为FCH、FDH、FEH、FFH。主机通过发送上述地址信号，并送IORQ-、RD-（或WR-）有效（低电平）信号，主机便可以选通8255A，进行有关操作。有关8255A详细的工作原理，请参考有关书籍，本文不作过多介绍，现只分析一下地址信号FCH～FFH的译码实现。IC\(_{4}\)（74LS30）是一个8输入端与非门，只有输入端全为1（高电平）时输出才能为0（低电平）。从图1中看到，IC4的两个输入端已接高电平，其余6个端分别接A\(_{7}\)6、……A\(_{2}\) 等6根地址线；其输出端接8255A的片选端CS-。只有A7\(_{2}\)全为1（高电平），CS-为0,8255A才被选中。即8255A的选通地址为FXH（X=C、D、E、F）。
以上我们将各部分电路的原理及工作过程分别作了介绍，下面再简要介绍整个编程卡读出（或写入）的工作过程。
IC\(_{4}\)的前4个单元连续放入了AA、55、E7、18等4个数据，使得主机一开机就可执行从4004H开始的编程卡驻留程序。驻留程序首先向主机发送显示菜单及询问用户的指令；用户通过键盘回答菜单选项内容后，驻留程序即根据要求进行有关操作。8255A被设置成方式0工作状态，即A、B、C口工作在基本输入／输出状态。若要进行谈EPROM操作，主机就根据驻留程序的指示通过向FF口发送控制字，将A口设置为输入状态，B口设置为输出状态，再向B口送读控制信号，从A口读入EPROM的数据。若要进行写EPROM操作，主机亦根据驻留程序的指示通过向FF口发送控制字，将A、B口均设置成输出状态。再向B口送写控制信号，从A口向EPROM送要烧写的数据。

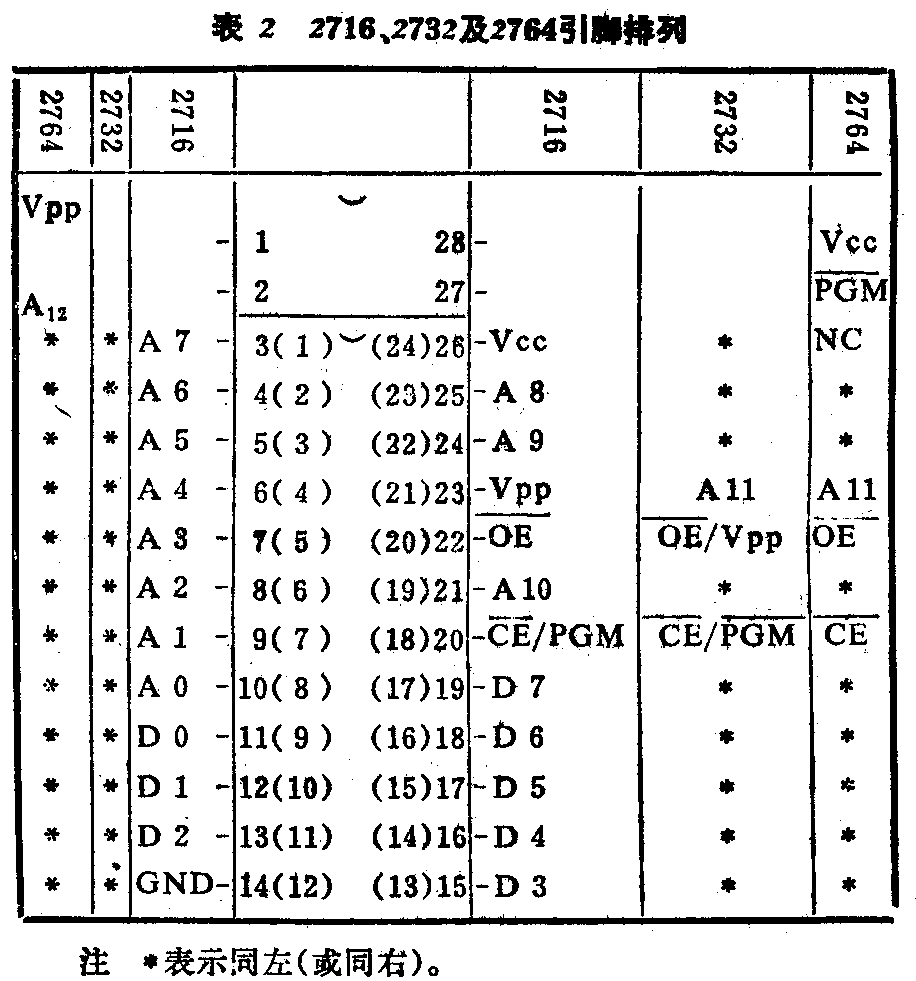

图1中给出了部分IC的引脚图，表2给出了部分EPROM引脚排列，未给出的IC引脚图请参阅《无线电》1989年第1、2期。LASER 310微电脑的扩展接口引脚也在图1中给出，其方向判别是，从主机背面看，左边接口是本扩展接口，右边是打印机接口；木扩展接口的元件面（上面）的右端为1号引脚，下面右端为23号引脚。
安装与调试
安装时最好所有的集成块都用插座。先把插座焊在线路板上，集成块暂不插上。调试步骤如下：
1．先插上IC\(_{11}\)（TL497），接通（主机）电源，用万用表测第6脚电位，调整R1使6脚电位在25～25.5V。此电位稍高于25V是考虑到BG\(_{1}\)、R5及D\(_{2}\)的压降，实际在EPROM插座Vpp端出现的电位在24.5～25V之间。把联动开关拨到2732A，调整R10，使6脚电位略高于21V。再把联动开关拨到2764A，调R\(_{11}\)，使6脚电位为13V。
2.拔下TL497，插入74LS138、74LS08和27128。通电后，屏幕显示应和没插此卡时一样，白果满屏出现杂乱字符，说明此卡上地址线或数据线有短路的地方。应用万用表，一根一根核对，找到短路的地方。正常时，打入EPROM屏幕应显示菜单，如果显示？SYNTAX ERROR，说明此卡上的27128没有工作，应检查5V电源、数据线、地址线是否在什么地方没有接通。
3.27128已能正常工作时，插入除TL497以外的所有芯片，并找一个已有程序的EPROM放入EPROM插座中，进行读操作，若读不出来，说明8255A没工作，此时应检查74LS30和74LS32连线。读操作正常，则可以进行编程操作，准备一个空白EPROM（紫外线擦除过的），先不插入EPROM插座。把TL497插入，并接通开关K。通电后进入编程、很据联动开关所拨档次，在EPROM插座的第1、28、23脚应分别有15.5V、21V、25V的编程电位；当编程操作结束，此编程电位应消失。此时插入EPROM试烧。若出现所写入的内容不对，是编程电位偏低所致，可适当提高编程电位。
注意事项
因2716、2732、2732A是24脚，而编程插座是28脚。读和编程时应注意集成块放入插座中的方向和位直，不能放颠倒，颠倒会损坏EPROM。芯片缺口一方为上方，对应插座的立方，并空出4个插脚。2764和2764A只需注意方向即可。使用中应对应着EPROM的型号，把联动开关拨到相应的档次，否则不能正常工作。(钱忠慈 华峻 夏鹏)
