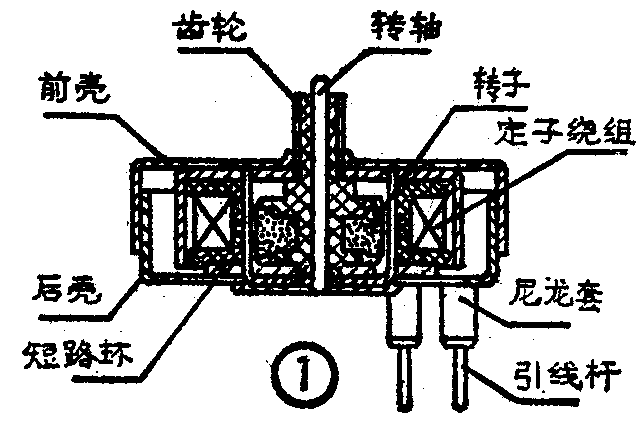

38TJ5052D型罩极式同步电机用途甚厂，是目前各种家电定时器、自动程序控制器的配套电机。它一旦出了故障，机器就无法正常工作。电机的故障多半发生在绕组，下面介绍它的检修方法。电机的结构剖视图见图1。
电机的检查：用万用表电阻挡测量电机引线杆两端，可能出现下述情况：①电阻值为OΩ，则电机定子绕组断路。②电阻值明显减小（正常值为27.5～28.5kΩ之间），则电机定子绕组局部短路或严重烧毁。
电机的拆卸：利用管子钳夹紧电机后壳，用冲子敲击前壳边框，使前、后壳分离，取出尼龙做的线包骨架，用指甲插入其缝隙，撬出保护罩。用25W电烙铁加热绕组的引线杆，使尼龙套软化，迅速拔出引线杆，最后取出损坏的绕组。
检修的方法：1.绕组断路的故障。小心地把绕组的漆包线拆下来，绕到一个线轴上，要防止打结。拆到一定圈数，便可发现断头，把两断头绞合焊好，用万用表测量线圈是否接通，若不通，再继续寻找，直至将断头找到为止。断头焊接后要用涤纶胶纸包扎好，再将退下来的漆包线顺原方向绕入绕组，两线头焊在引线杆端部，将绕组嵌进磁极内，装好电机前后壳，通电试转正常，即可装机投入使用。2.绕组局部短路故障。可将绕组局部短路的废漆包线从骨架拆下来不用，将两断头重新绞合焊好。在故障不很严重情况下，拆去绕组100～300匝，对电机的使用性能无很大的影响，装机即能恢复工作。3.绕组严重烧毁故障。将绕线骨架上的废线全部清除干净，利用原有绕线骨架进行重统。绕组数据：采用线径φ0.03mmQA\(_{1}\)型聚氨酯漆包线密绕16500匝，在线包最外层包扎2～3层涤纶胶纸作保护层。由于电机绕组线径较小，匝数又多，绕制时切勿拉力过大，并且要防止打结，避免断线。

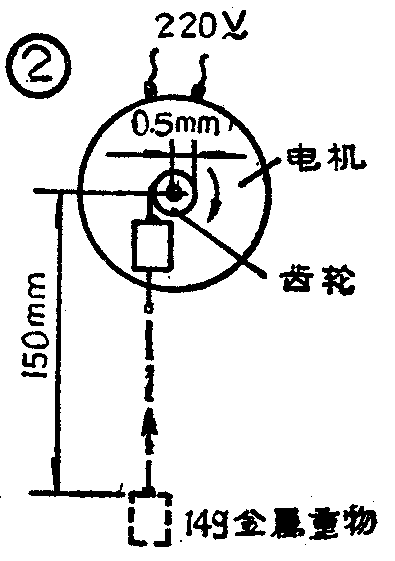

装配与调试：各零件用无水酒精清洗一遍，将污垢清除干净，即可进行装嵌。在转轴与轴承室接触处滴入1～2滴缝纫机油，以增加润滑性能。前后壳装配要牢固，不允许有松动现象。轴向间隙控制在0.15～0.5mm之间，转动转子手感灵活自如。电机检修后是否达到原机性能，可采用下述方法进行力矩测试。如图2所示，找一段细棉线，一端扎在轴端齿轮圆周，距离150mm线端系上14克金属重物，接通电源，在3秒钟内能将重物卷至齿轮边，说明检修后的电机完全达到原机性能。(梁仲华)
