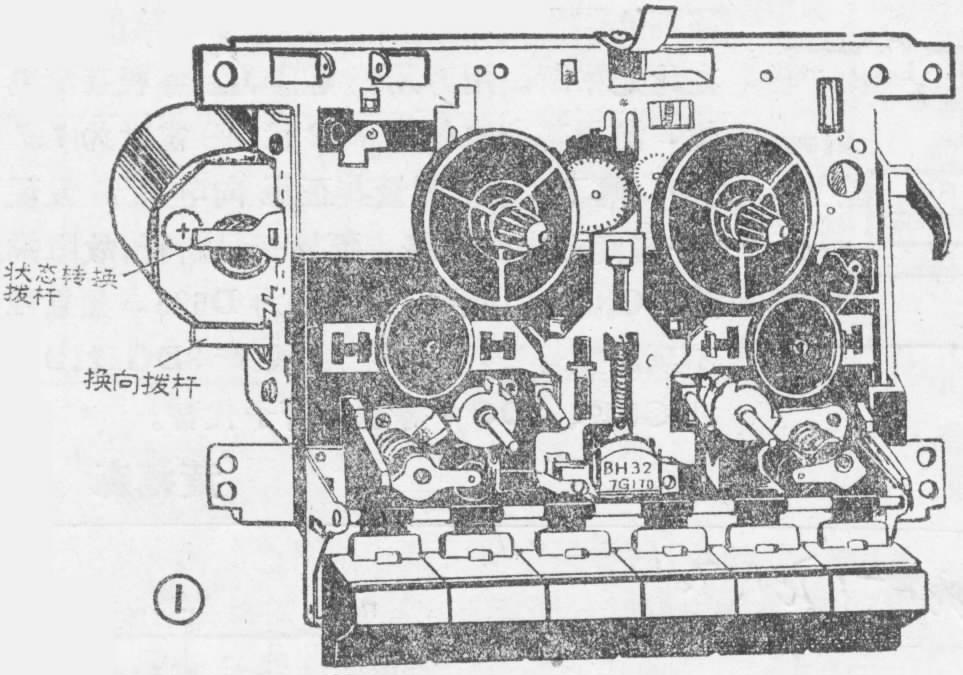

本文向大家介绍一种倒立式双向机芯（TN222F）。机芯的外形如图1所示。这种机芯可以工作在两种状态，一种是双向循环状态；另一种是单向状态，这时机芯就如同是一个全自停普通机芯。两种状态的转换通过图1中的状态转换拨杆实现。
机芯左侧有2个拨杆，上面的拨杆是状态转换拨杆，当拨杆拨向上方时，机芯为单向全自停状态。当拨杆拨向下方时，机芯处于双向循环放音状态。下面的拨杆是中途转换放音方向拨杆，在放音时只要按一下这个拨杆就能改变放音方向。
这个机芯的最大特点是可以双向电脑选曲，机芯上已装好选曲控制电磁铁。与该机芯配合使用的电脑选曲电路如图2所示。该电路包括自动选曲和预置选曲（电脑选曲）两种功能，自动选曲时只能快进或快倒跳过一段节目。电脑选曲可选听5首乐曲。预置选曲由5只发光二极管显示。
电路中TC9165P是完成5首曲子自动选曲的集成电路，该电路的特点是功耗低，采用常开键递增方式预置选曲数，并用发光二极管直接显示。内含发光二极管显示驱动及自动清除等电路，能防止电源通断时的误动作。TC9165P的主要性能指标请参阅《无线电》杂志1989年第6期P14上的文章。
图2所示CD4011BP是专为自动选曲电路加装的，在正常放音时只要按下快进或快倒键就能向前或向后自动选曲。
使用预置选曲时每按一次预置键，发光管点亮一只，发光管点亮的数目等于选曲的数目。预置完所需的选曲数目后，再按放音键和快进或快倒键，直至发光管指示熄灭，继电器释放，恢复正常放音。如果在电脑选曲工作时想解除选曲状态。只要按一下清零键即可。
开机后电脑选曲电路自动处于等待选曲状态。

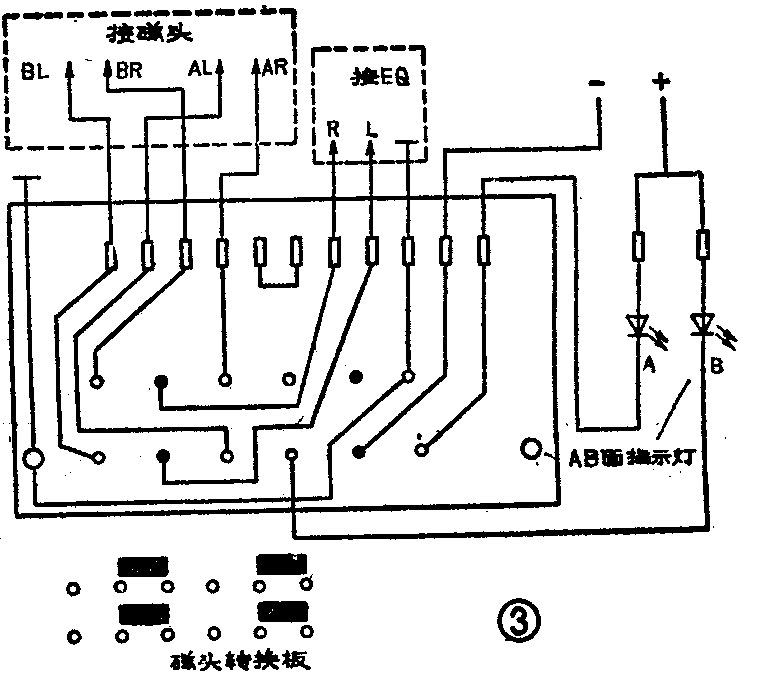

机芯电路板引线功能如图3所示，图中的发光二极管是A、B面指示灯。分别用红、绿两色，以区别机芯是在A面或B面放音状态。L、R端是分别接磁头均衡放大器左、右输入端的接线点。AR、BR分别与磁头引线的右声道相连，AL、BL与磁头左声道引线相连。

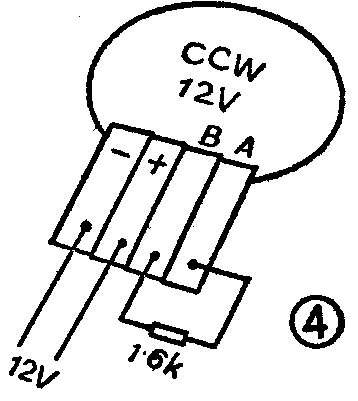

这个机芯上使用的是12V双速直流电视，可以倍速使用。电机接线如图4所示，当A、B端接上一只1.6kΩ的电阻后，机芯工作于常速状态这时电机转速为每分钟2400转。若A、B端开路，则机芯处于倍速状态。改变电机接线板A、B端的电阻就可以改变电机的转速。（ 安平音响设备厂）
