故障现象：打开电源开关，装入一盒内容完好的录象带进行重放，伴音正常，但无图象。

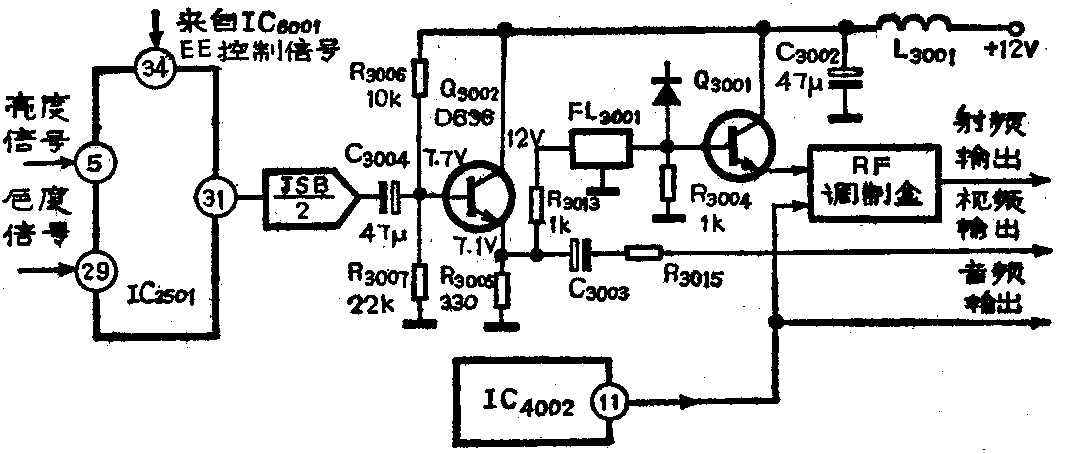

分析与检修：在监视器上先把视频信号输出改为射频信号输出，故障依旧。再将录象机的“输入选择”开关扳到TUNER位置，接收广播电视节目，监视器上仍无图象，按下录象（REC）键录制电视节目，数分钟后按下停止（STOP）键并将录象带倒回原处，然后将其取出拿到正常的机器上重放，监视器上的伴音和图象均为正常。上述检查分析表明，该机视频磁头和亮度信号处理电路基本正常。故障可能出在视频放大电路和EE状态信号电路中。如果EE状态信号失常，IC\(_{35}\)01集成电路内部的录／放电子开关不能转换也会造成机器能够记录而不能重放的故障。用万用表测量，IC3501第在重放状态下为低电位，说明由系统控制IC\(_{6}\)001第9送来的EE状态信号正常。上述检查结果表明故障出在视频放大电路中。该机的视频放大电路如附图所示。亮度信号从IC3501的⑤脚输入，色度信号从IC\(_{35}\)01的输入，彩色全电视信号由IC3501的输出。输出的全电视信号经电容C\(_{3}\)004加到Q3002的基极，经Q\(_{3}\)002放大后由发射极输出。输出的信号分为两路，一路经C3003、R\(_{3}\)015送到视频输出插口作为视频输出信号，另一路经R3013、FL\(_{3}\)001加到Q3001基极，经Q\(_{3}\)001放大后送到射频调制盒进行调制。调制后的射频信号由射频（RF）插口输出。检修时，先用示波器观察IC3501第波形，有视频信号输出，再将示波器移到Q\(_{3}\)002发射极观察，发现视频输出信号在此处中断。用万用表测量Q3002各极直流电位，测得基极电位为+12伏（正常时为7.7伏）。焊下Q\(_{3}\)002测量其正反向电阻，发现集-基间已击穿短路，更换一只新管，故障排除。Q3002所用的管子型号为D636，如果找不到原型号管，也可用国产3DG121B、3DG627、3DG6等型号管子代替。（黄福森）
