故障现象：一台日立CTP-233D型51厘米彩电的屏幕呈现一片绿色、亮度失控、有模糊图象。经检查，视放输出厚膜电路M801（HM8674）正常，但解码集成块电位由正常值7.8V升至8.4V左右。

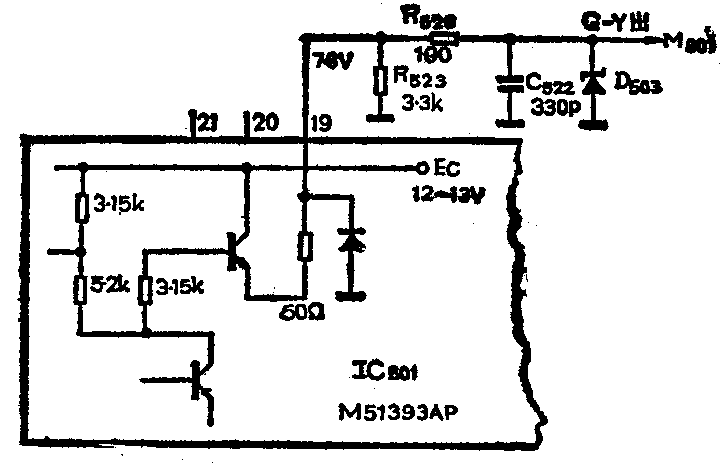

故障原因及检修：解码集成块M51393AP的是G－Y色差信号输出端，电位异常上升，将使M801中的绿输出管C极电位明显下降，引起显象管绿枪束电流大增，因而出现全屏一片绿的故障。电位上升一般是由其内电路存在漏电性故障引起的，通常需调换M51393AP才能彻底解决问题。但该集成块价格较贵，故可采用应急修理，在对地，即R\(_{523}\)两端并接一个几kΩ电阻试试，一般都能收到效果。这种修理方法的原理是用一个外接电阻强行拉下电位。内电路如图所示，当内电路存在漏电时，用外接电阻是可以降低其电位的，但对输出色差信号的幅度也有一定影响（漏电对输出信号也存在影响），因此外接电阻的阻值应在调整中决定，通常以调到电位正常或接近正常值而同时色彩无明显异常时为好。应该说明，这种方法不适用于内电路严重漏电或短路（此时电压升至10V以上）的M51393AP。（德沅）
