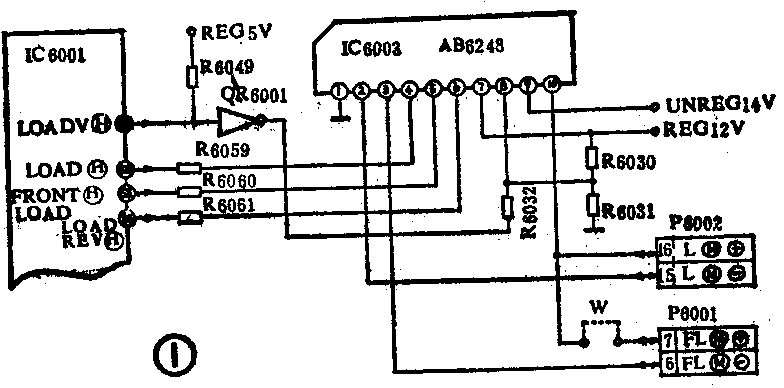

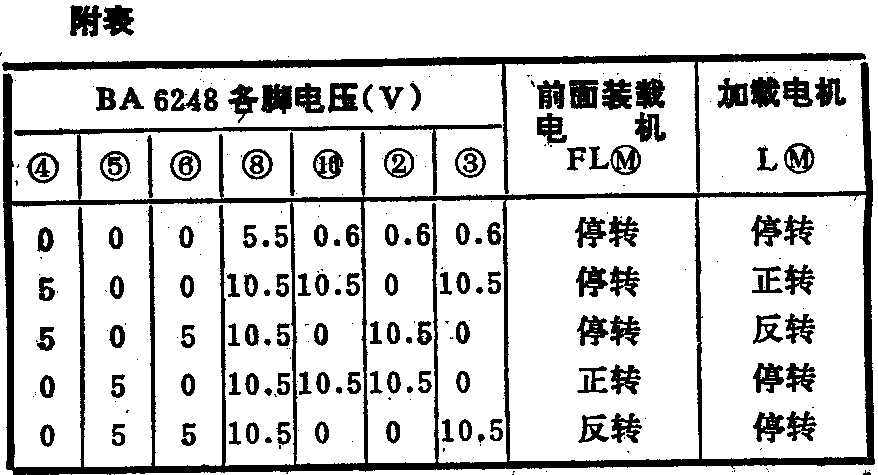

松下NV－G10、G12、G30等录象机的前面装载（FRONT LOAD）和加载（LOAD）两只电机是由一块双电机驱动集成块BA6248来推动的，实际电路如图1所示。微处理器IC600178输出的控制信号分别送到BA6248（IC6003）的④～⑥脚及⑧脚，并从⑩脚和②、③脚分别供给加载电视和前面装载电机的驱动电压。其控制逻辑和各脚电位值列于附表。
在实际检修中BA6248损坏的故障较为多见。目前这块集成块价格较高且不易购到。这里介绍一个采用BA6209组成的代用电路，来直接替换BA6248。由于所用元件价格便宜又很容易购到，装制成本比一块新品BA6248还低许多，所以在修理中如果发现BA6248损坏又一时无原品更换时，这是一个经济实用的代换方法。

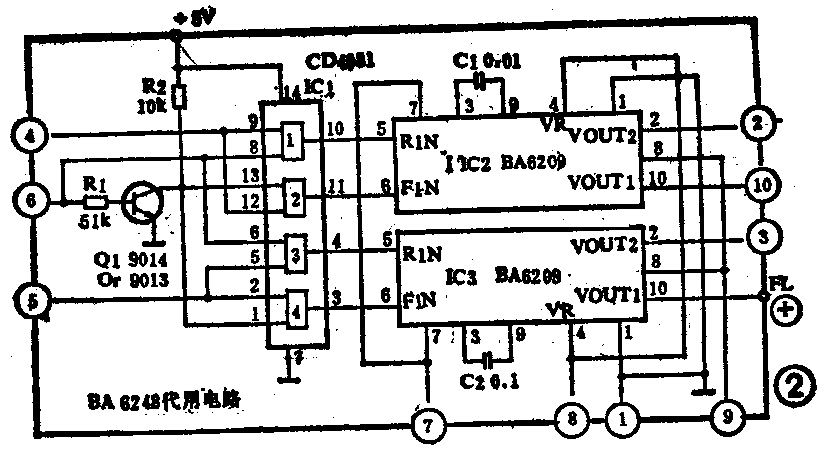

图2是代用电路的原理图。IC2、IC3是两块BA6209，它们分别驱动加载电机和前面装载电视。IC1是一块二输入端四与门CMOS电路CD4081，用来完成控制逻辑。Q1用来将⑥脚输入的倒转信号反相。电路工作原理是：当④脚输入的加载信号为低电平（0V）时，与门1、2被封闭，其输出均为“0”，这使IC2的反、正转控制端均为0V，则IC2的两个输出瑞②脚和⑩脚无电位，加载电机不转。当④脚为高电平（+5V）时，与门1、2被打开，此时若⑥脚输入的倒转信号为高电平，则与门1输出为“1”，同时由于Q1的反相使与门2输出“0”，即IC2的反转控制端为+5V，而正转控制端为0V。这时IC2输出反向电压，驱动加载电机倒转。反之，若⑥脚为低电平，则与门1输出为“0”，与门2输出为“1”，IC2就输出正向电压，驱动加载电机正转。同样，⑤脚为前面装载信号输入端，它与⑥脚输入的倒转信号配合，使IC3驱动前面装载电机倒转、正转或停转，控制原理与上述相同。

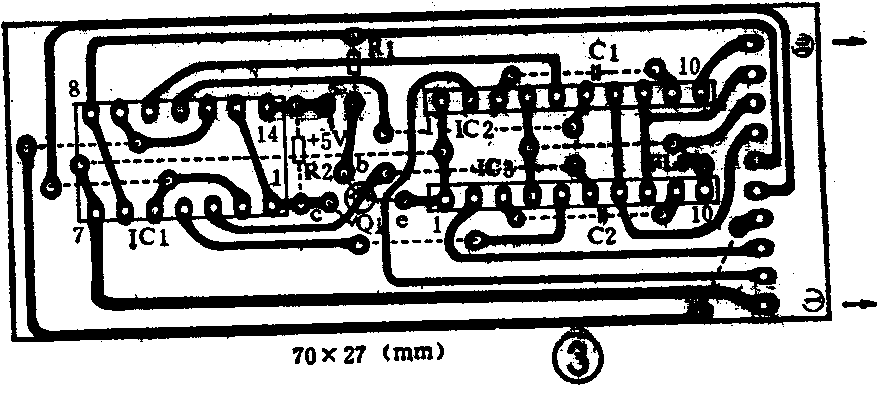

图2的电路装在如图3所示的一小块印制板上，用硬裸线引出焊脚，与BA6248的各引脚相对应，直接焊装在主电路板上。由于前面装载电机的输出正端是单独引出的，所以需要把图1中所示的跳接线W从主电路板上找到并拆除，再将代电路中的FL用软接线焊到插座P6001的⑦脚。此外，代电路的+5V端也要用软接线焊到主电路板的REG＋5V端。只要元件良好、焊接无误，上机后即可正常工作。（于文涛）
