彩色电视机行输出变压器的代换原则及实例（续）

例3：用乐声M11机芯行输出变压器（国产型号TLF14653F），代换乐声M12机芯的行输出变压器。

M11机芯的行输出变压器已国产化，正品质量相当可靠，并在多种国产机型中使用，维修时容易购得，而且价格低廉。M12机芯已用于多种型号的乐声牌彩电中（见表4），故此例代换有一定的普遍意义。

M11机芯行输出变压器各引脚功能见图5（无A-A＇、B－B＇、C－D等附加绕组）。

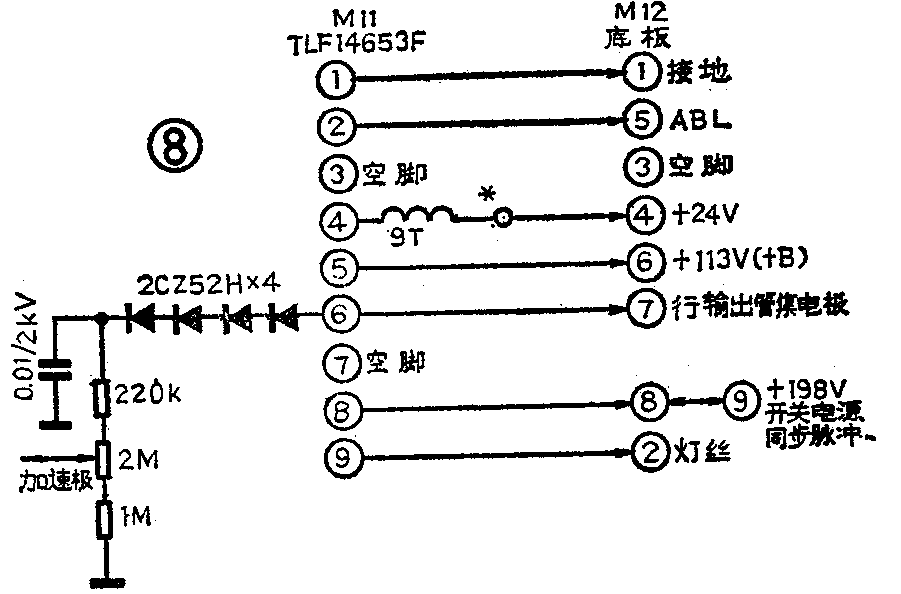

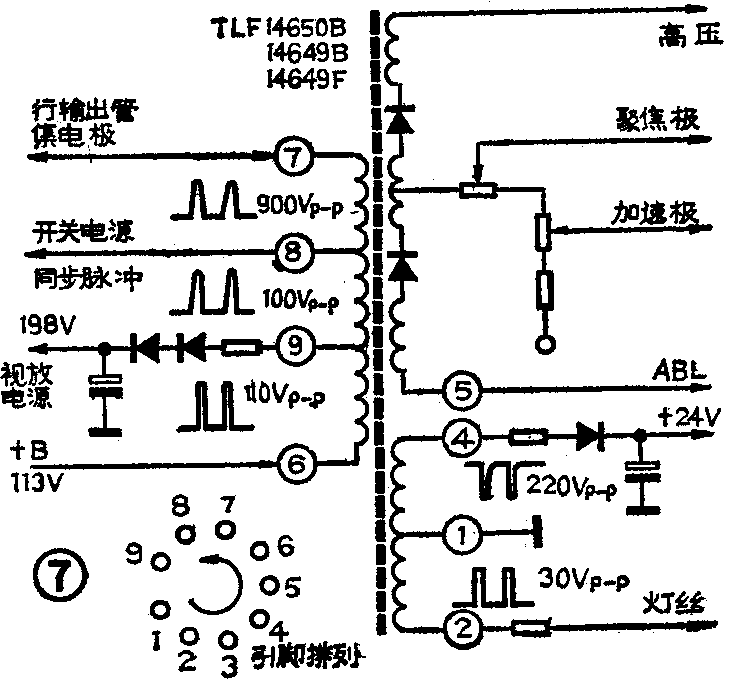

M12机芯行输出变压器各引脚功能见图7。为简明起见，代换连接方法用图8表示。在M11机芯行输出变压器上增绕9匝线圈，以取得24V电压；在⑥脚加接一个整流电路，以取得加速极电压。另外，原M12底板中的R\(_{8}\)05、R898、R\(_{891}\)串联总值为47Ω、2W，应改为总值67Ω、5W的电阻。

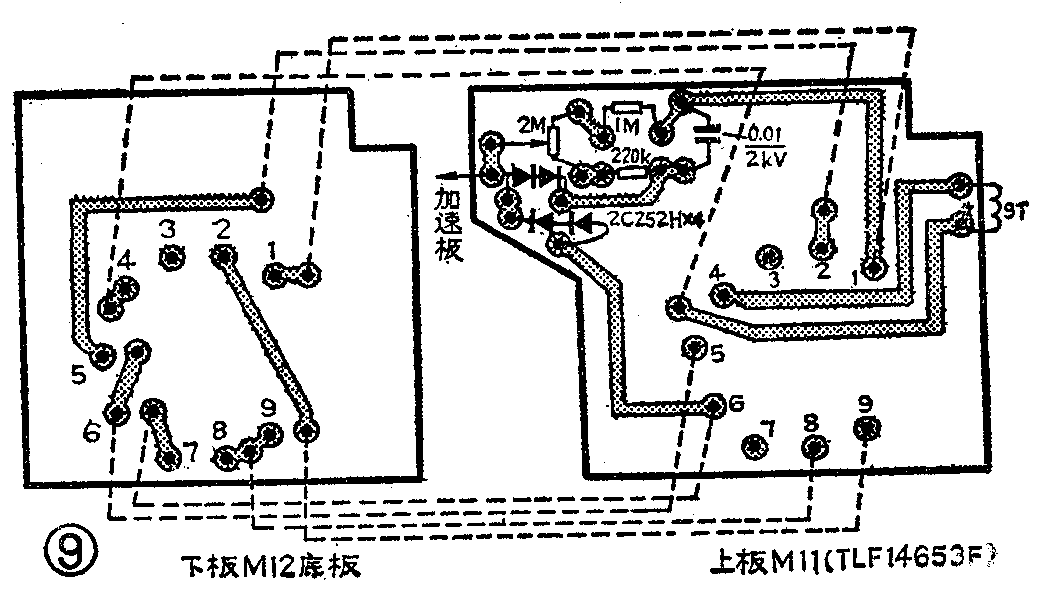

与例2类似，做上下两块电路板（见图9）。用长约1.5cm、φ1.5mm的硬裸线上下对齐连接，如虚线所示。在下板敷铜面侧1～9号孔上用长1cm、φ1.5mm裸线焊出作为连接于M12底板的插脚，插入并焊于原行输出变压器的位置上。

代换后通电检查的要点同例1。

例4：用乐声M11机芯行输出变压器TLF14653F代换SONY（索尼）21英寸KV－2182机行输出变压器。

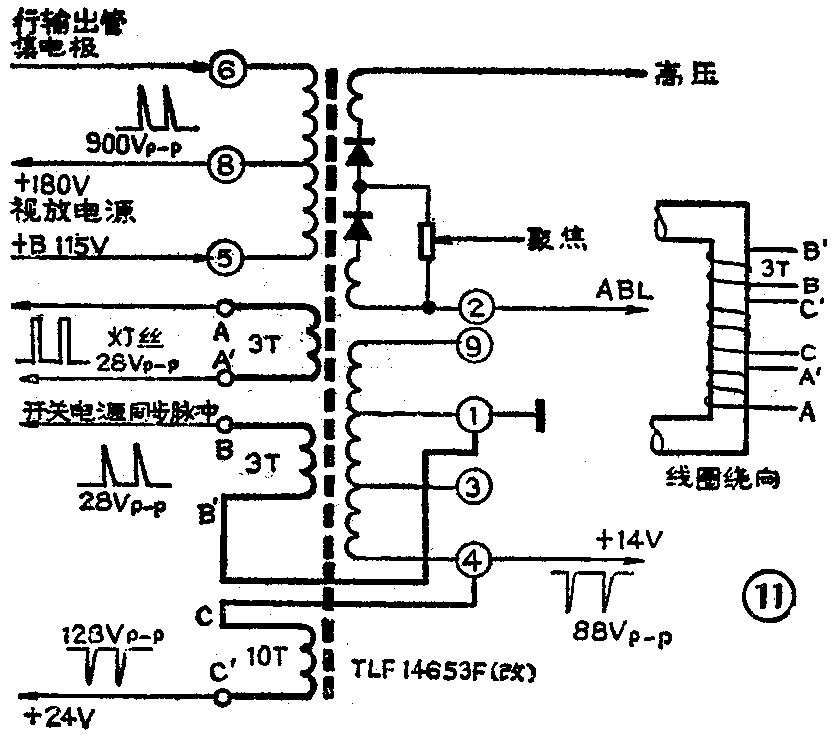

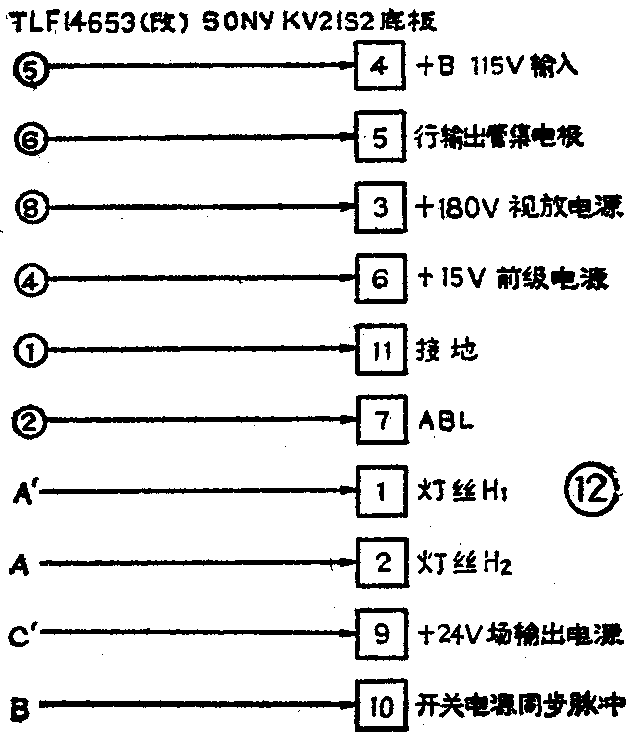

SONY KV－2182机行输出变压器引线见图10。用M11机芯行输出变压器代换时必须增加几组绕组。改装后的变压器线路如图11所示。增加的绕组因匝数不多，可用在芯柱上穿线的办法绕制，但必须注意增绕线圈的绕向。改装后的变压器与原机电路板的接法见图12。接线电路板也是上下两块，见图13。上下两板用长约4.5cm、φ1.5mm的硬裸线上下对齐按虚线所示连接。裸连接线较长的原因是原机内位置不够，代用的行输出变压器必须升高。实践证明这样处理的机械强度是足够的。

行输出变压器代换后，除了要进行前几例所述的各点电位、波形、行输出级电流等方面的检查外，还要检查一下整机功耗。用交流电压表测出输入市电电压；用交流电流表串接在整流电路之前、消磁电路之后，测出工作时整机交流电流。该电流值与市电电压值的乘积近似于整机功耗。修理后的整机功耗应等于或十分接近于说明书或机后盖铭牌上标出的整机消耗功率值。若超过15％以上，就应认真检查原因。

用不同型号的行输出变压器代换后，可能发现显象管聚焦不良，并且有时通过聚焦电位器也无法调得最佳聚焦。这是因为各种机型采用的显象管最佳聚焦电压不一定相同，代换的行输出变压器聚焦电压调整范围不能覆盖该机显象管所要求的聚焦电压。

代换后聚焦电压太高的情况是容易处理的。可以找一只独立的聚焦电位器，串接在行输出变压器聚焦电压输出与显象管聚焦极之间，作第二次分压。不过要注意此电位器的良好绝缘和有效防弧，以及牢固地固定。

一般来说，经常出现的是代换后聚焦电压不足。如果聚焦电压稍嫌不足，可以适当提高阳极高压。方法是逐渐少量减少行输出管集电极对地的电容量。但这办法是有限度的。因为减小阻尼电容，实际上是提高行输出管集电极（即行输出变压器初级）的脉冲峰值，同时也会使行输出级电流增加。而且聚焦电压是高压的1／4～1／6，高压增加对聚焦电压提高的效果不会很明显。即使行输出管可以耐受脉冲峰值的升高及发热的增加，高压的过分提升也会造成行、场幅度的明显缩小。若聚焦电压感到明显不足，则这种方法是不可取的。

在这种情况下，用以下办法可以有效解决：用一个小尺寸黑白电视机（如12英寸、14英寸）的行输出变压器，选择合适的低压绕组，例如用初级绕组，将其冷端（原供电端或电压提升端）接地，热端（原接行输出管集电极端）接往机内行输出变压器中的适当抽头，取得一个50～100V\(_{p－p}\)的正向行脉冲电压。于是在这个黑白机行输出变压器的高压输出端便得到一个数千伏的直流高压。将此高压接至显象管聚焦极，也可以先通过一个独立的聚焦电位器分压。交换抽头调整输入的行脉冲幅度，或调整增设的聚焦电位器，可使聚焦最佳。必要时可在机内行输出变压器上增加一组附加绕组，以便得到合适幅度的行脉冲。聚焦完成后，在机内适当位置固定好这个黑白机行输出变压器，并要注意封闭好原聚焦电压输出端。

对于一些无法调好聚焦的自装机，或更换显象管后出现类似情况，或聚焦电位器损坏、聚焦电路内部开始的一体化行输出变压器，也可用相同的办法处理。（麦莳濠）
