一些远离电视台的弱场强地区的用户，由于受各种条件的限制不便在室外架设天线，而是使用室内天线。为了收到清晰的图象和悦耳的伴音，除选用良好的天线外，采用电视天线放大器将会进一步提高接收质量。笔者在本文向读者介绍一种室内型全频道电视天线放大器，其增益大于10dB并且可调，噪声系数小于3dB，具有75Ω和300Ω两种输入方式。电路简单且电池供电，因此装、调和使用都很方便，适合一般爱好者制作和使用。以下把该放大器的原理和制作作一介绍。

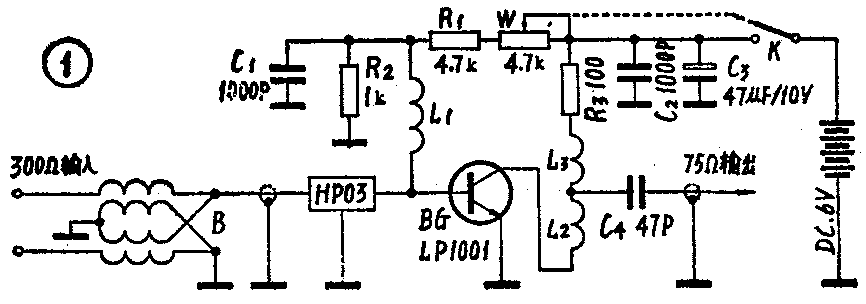

1、电路简介：放大器由1只超高频晶体管BG和外围元件组成，如图1所示。为了能够使用300Ω扁馈线，在输入端加有300Ω／75Ω阻抗匹配器。为了提高抗干扰能力，在输入端又加了1只高通滤波器HP03。在BG管的集电极接入L\(_{2}\)和L3微带型高频补偿电感，用来提升UHF频段高端增益。电位器W为BG管的基极上偏电阻的一部分，调节它可改变放大器的增益，在不同场强下调节它可得到满意的接收效果。放大的电视信号经电容C\(_{4}\)耦合输出，共输出阻抗为75Ω。

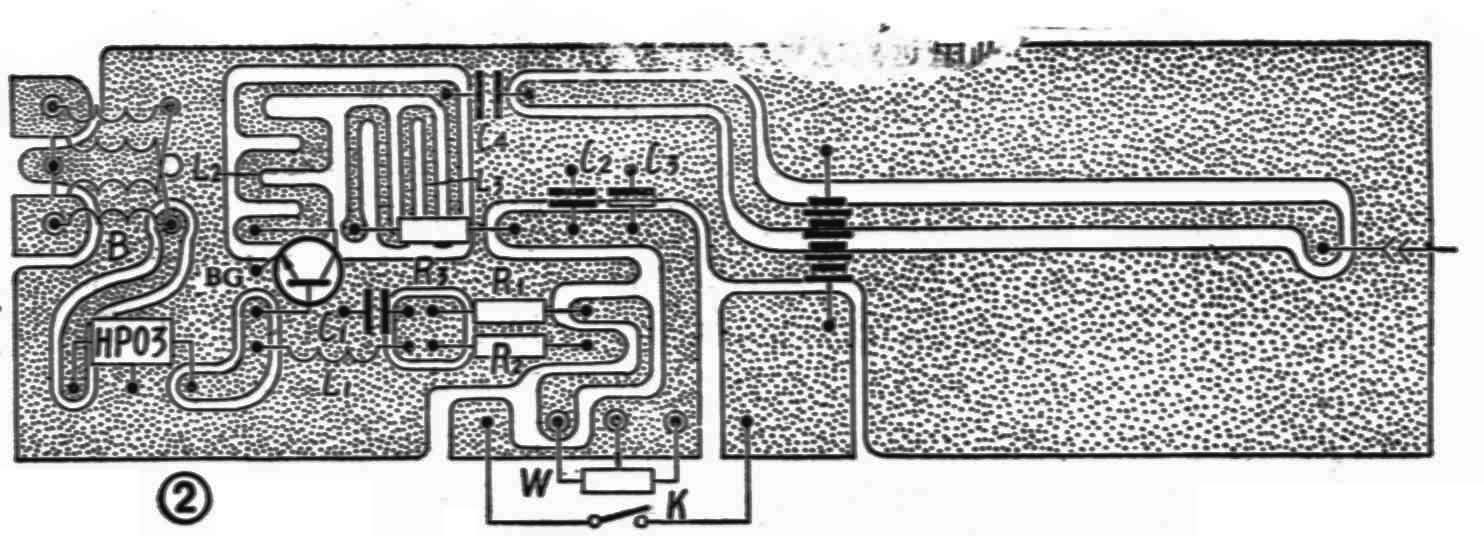

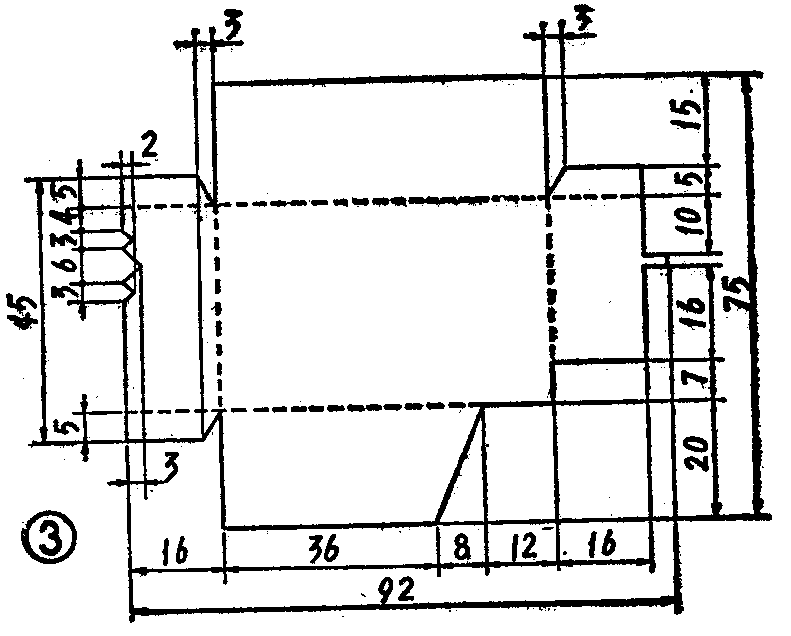

2．元件选择与自制：放大器的主要器件BG选用美国摩托罗拉公司产品塑封LP1001超高频低噪声晶体管。LP1001的f\(_{T}\)为5GHz，NF在1GHz时为2.6dB。高通滤波器选用截止频率为47MHz的组件HP03。阻抗匹配器用φ0.4mm左右的双色绝缘导线，在KS11×6×4型宽带双孔磁芯的每孔穿绕3匝而成。电感L1在φ4.5mm胎具上用φ0.51mm漆包线，密绕20匝自然脱胎制成。电位器W选用小型带开关的，如WH17－K或WH15－K型。电阻选用RT1／16W碳膜电阻。电容器除C\(_{3}\)用电解电容外，其余用CC－1型高频瓷介质电容。电路板用环氧或玻璃纤维敷铜板，参照图2制成。屏蔽罩用马口铁或其它易焊金属薄板，参照图3所给尺寸选料、剪裁，依虚线处把侧边竖直即成。直流电源选用4F22－6V型叠层电池。

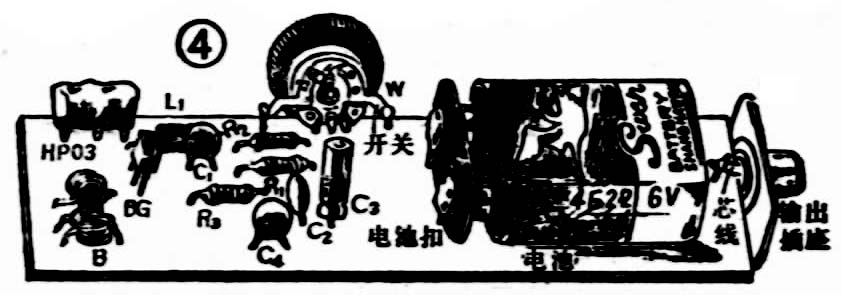

3．装配与使用：参照图1、图2和装配图4进行组装。将元器件引脚尽量剪短后贴板焊接。开关、电池扣及输出插座芯线接到电路板上的引线，用φ1mm左右的硬质铜导线固定焊牢。装完并检查无误后再接电源，调电位器W，整机电流在1～5mA范围内变化即为正常。将屏蔽罩装在焊有元器件的部分，并将屏蔽罩焊在电路板边缘铜箔（地）上。
天线放大器的输出用75－2型75Ω电缆与电视机连接。输入端和天线之间若用电缆（如选用SYV－753或SSYFV－75－2等型）作馈线时，可省去阻抗变换器，电缆芯线直接焊到HP03的输入端即可。使用300Ω扁馈线时，馈线两端焊到阻抗变换器输入端即成。使用电缆作馈线比300Ω扁馈线效果好，但要注意馈线电缆与天线匹配。使用时要调节电位器W并配合移动天线方位，使收到的图象和伴音俱佳为止。(宋胤枭)
