录象磁带
录象磁带是存储图象信号和声音信号的媒质，它的质量的好坏直接影响到录象效果的优劣。因此，仅具备质量好、功能全的录象机还不够，还应当挑选质量优良的录象磁带才能获得良好的图象与声音的录／放效果。
1．家用录象机用磁带的种类：目前家用录象机用磁带共有5种：①VHS型录象机用磁带，又称大1/2英寸磁带，磁带宽为12.65mm，磁带盒的外形尺寸为188×104×25mm\(^{3}\)，如图1（a）所示。②β型录象机用磁带又称小1／2英寸磁带，磁带宽也为12.65mm，但磁带盒的外形尺寸较小，为156×96×25mm3。β型磁带与VHS型磁带不能通用。③新近开发的超小型VHS－C型录象机用磁带，磁带宽也为12.65mm，但带盒的外形尺寸更小，为92×59×23mm\(^{3}\)。这种磁带的电气特性与VHS磁带相同。供带盘与VHS磁带相同，卷带盘裸露在磁带盒的外面，通过齿轮与整机的卷带齿轮啮合传动。这种录象磁带可以借助于磁带盒附加器在VHS型录象机中使用。④1／4英寸录象磁带适用于CVC型录象机，磁带盒的大小与录音磁带盒类似，其尺寸为106×68×12mm3。⑤8mm录象磁带仅适用于8mm录象机，录放时间为1小时，带盒尺寸为90×60×14mm\(^{3}\)。
2.VHS型录象磁带盒的构成：这种磁带盒的内部结构如图1（b）所示。磁带缠绕在卷带盘和供带盘上，磁带的始端和尾端都有130～190mm长的透明引带。磁带由带基和磁性层两层构成，带基支承着磁性层，磁性层与磁头接触记录视频信号和声音信号。卷带盘与供带盘周围都有凹凸齿，通常两个转盘被制动装置卡住不能随意转动，只有当磁带盒装到录象机内，由录象机内支柱插到磁带盒的释放制动装置孔内，将制动装置脱开后两个转盘才能自由转动。平时可用小螺丝刀插入释放制动装置孔内，两个转盘就能自由转动，也可以从磁带盒中拉出磁带。磁带的侧面装有带盒“开关”，按下此开关磁带盒的顶盖可以揭开并旋转一定角度。当磁带盒插到录象机内，带盒仓内有一装置将带盒开关按下，自动揭开顶盖，磁带便可以从磁带盒中引出。磁带的上盖有两个观测窗用来观察磁带运转的情况。底盖上有5个安装螺钉，将上盖与底盖联接在一起。防抹片的作用与录音磁带一样，去掉防抹片的磁带将不能再进行记录。录象机内的盒灯插入带盒的盒灯插入孔内，通过光路监测录象磁带的始端和终端。
3.使用录象磁带的注意事项：①新开封的磁带在记录电信号之前，应先在录象机内快进到磁带尾端，然后再倒带到磁带的首端，否则可能出现绞带现象。②不要用手直接接触磁带或用力拉扯以免损坏磁带。如需要从磁带盒中拉出磁带必须将带盒内制动装置脱开。③录象磁带要避免置于强磁场中，否则会强行被去磁或磁化。④当磁带的磁性层与碰头清洗液接触后会产生胶粘状物质，这种磁带应禁用，否则会损坏磁头。⑤严禁将结露的磁带放入录象机中使用。⑥磁带的使用环境应少尘，并避免强烈的撞击或振动。
4．如何挑选录象磁带：①按下带盒开关，磁带顶盖旋转灵活。②磁带的磁性层应光滑，磁粉分布均匀，无磁粉脱落现象。③磁带应有高的机械强度，延伸变形小，耐磨性好。④磁带的录／放灵敏度和信噪比要高，即自录自放电视图象的重放电平高，信号与噪声比率要高，一般家用录象机信噪比应优于40dB。⑤磁带磁性层表面电阻小，不易带有静电以免吸附灰尘影响录放效果。⑥磁带的倒带和快进的时间应满足要求。磁带在运行中不应有特殊的响声出现。
5．录象磁带盒的拆卸与修复：①拆卸：磁带盒中的制动装置在拆卸过程中易散落，所以在拆卸磁带盒时按下列步骤进行。首先撕去磁带盒侧面的胶纸，然后拆下5个自攻螺钉。此时不要将磁带盒打开，必须将磁带盒翻过来，再将带有观测窗的一面去掉即可进行磁带的修复。②修复：由于使用不当将磁带拉断或磁带的某部分损伤严重（如不去掉会损伤磁头）时。可将磁带从带盒中拉出，将损坏部分剪掉，将要对接的磁带搭接在一起，用剪刀沿与磁带边缘成45～60°角的方向剪切，小心地将磁带对接，使对接磁带的边缘为一直线，然后在带基一侧贴上透明胶纸。注意不要让透明胶纸贴在磁性层一侧，不要让透明胶纸的粘状物从对接的磁带缝隙处泄漏出来以免损坏磁头。在磁带的拆卸与修复中一定不要将卷带盘与供带盘装倒，否则使整个磁带装反，带基一面与磁头鼓接触，使该磁带不能录／放电信号。
家用录象机的构成
家用录象机主要由机械传动部分（机芯）和电路部分构成。以后各讲中要作详细的分析，这里只作简单的介绍，目的是使读者先有一个印象。
1．机械传动部分：录象机的机械传动部分是很精密和复杂的，很多另部件加工精度要求很高,现在以VHS录象机机芯为例说明机芯部分的组成。
①走带机构:走带机构使磁带在规定的张力下以23.39mm/s的标准速度运行，并保证在磁带运行中的直线性，使录象带具有良好的互换性，同时保证磁带在运行中的高度符合设计要求。磁带从供带盘送出，经张力杆、全消磁头、阻尼轮、磁带入口导柱、视频磁头鼓、磁带出口导柱、音／控磁头、主导轴（压带轮）和导柱回到卷带盘。②加载机构：将磁带从磁带盒中引出，按VHS走带方式，使磁带包履在视频磁头鼓上，使视频磁头与磁带相接触的机械传动部分叫加载机构。目前家用录象机有两种不同的加载机构，一种是加载环式，东芝83－E录象机、JVC HR-2650录象机都属于这种方式。一种是加载臂式，松下NV－G33、NV－L15都属于这种方式。加载机构一般由加载电视（NV－L15录象机为主导电机带动加、载机构）、加载凸轮齿轮、扇形齿轮、加载驱动齿轮、加载齿轮及加载臂（加载环）等组成。③张力伺服机构：由张力杆、张力臂、张力带、反张力弹簧组成。用机械的方式自动保持磁带在运行中张力为恒定值，确保碰头与磁带接触良好，使磁头记录在磁带上的信号以及从磁带上拾取的信号保持稳定。④带盘驱动机构：家用录象机有两种带盘驱动方式，一种由主导电机通过皮带传输带动带盘机构。另一种直接由卷带电机带动带盘机构，如NV-730录象机和VH－2B型录象机中都是由卷带电机带动带盘机构的。从传动方式讲带盘机构又分摩擦式传动（橡皮轮）和齿轮传动两种。⑤刹车机构：主要由供带盘主副刹车和卷带盘主副刹车组成。最近上市的NVG33、L－15录象机中又增加了主导飞轮副刹车。它的作用不是用来制约主导飞轮的转动而是在重放期间为加大主导电机转动的惯性而加入的。⑥带盒仓机构：早期的家用录象机磁带从录象机的上部送入，如VH－2B、HR-3660型。新近上市的家用录象机磁带都是从前面加入的。带盒仓机构一般带仓电机、皮带轮、蜗轮杆、臂齿轮、移动仓轴、带盒开关等组成。它的作用是将磁带送到录象机内并降到合适的位置，必要时将磁带从录象机中弹出。⑦模式选择开关：它始终监视着各种工作模式下的机械位置，并转换成相应的数据送到系统控制电路。使录象机内机械部分和电路部分同步工作。⑧磁头鼓组件：由上磁鼓、下磁鼓、旋转变压器、视频碰头、鼓电机转子、定子以及霍尔元件等组成。下磁鼓固定在机架上，鼓电机带动上磁鼓以1500转／秒旋转。⑨主导轴电机组件：主导轴电机是控制磁带走带速度的重要部件，主要由主导转子、定子、主导轴、主导飞轮、霍尔元件等组成。⑩各种磁头：录象机中有很多种磁头，其中有视频信号录／放磁头，声音信号录／放磁头，全消磁头，控制磁头，主导FG信号拾取磁头和鼓PG信号拾取磁头。有的录象机中还设有检索磁头，用来检索每次记录图象信号的始端，以便迅速查寻所录信号在磁带上的位置。各种电机：家用录象机机芯中一般有鼓电机、主导电机、带仓电机、加载电机、卷带电视。各种保护装置：一般家用录象机中的保护装置有安装在磁鼓附近的潮湿传感器，安装在卷带盘下面的卷带传感器，安装在带盒仓上的始端和终端传感器，安装在带盒仓下面的防抹开关。

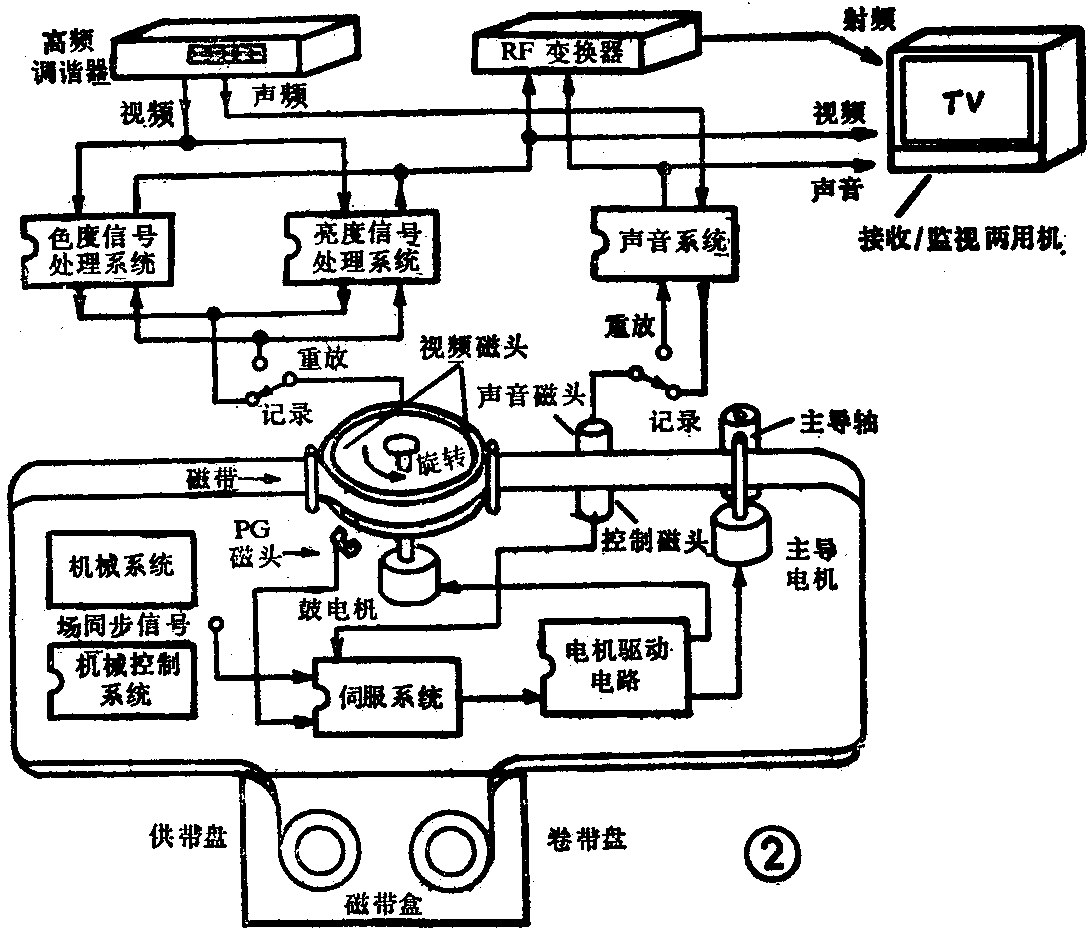

2．电路部分：典型的VHS型录象机的电路部分组成方框图如图2所示。它由机械控制系统、视频信号处理系统、伺服系统、RF交换器、电源供电部分、高频解调器、遥控器、声音录／放电路以及多功能显示器组成。
①视频信号处理系统包括亮度信号的记录和重放系统、色度信号的记录和重放系统以及磁头放大器（预放）电路。②伺服电路包括主导轴伺服、鼓伺服、卷带伺服以及张力伺服。在众多的家用录象机中多采用模拟伺服和数字伺服两种电路方式。③机械控制电路包括各种保护装置的控制电路、微处理机以及各种电机的驱动电路。录象机中的高频解调器以及遥控电路与彩电原理类似，声音录／放电路与录音机原理一样，多功能显示器部分请参照《无线电》杂志1989年第8期的文章，这里不再赘述。
录象机的分类
1．按结构型式分类：①台式录象机：可直接收录电视台节目，具有定时记录功能。市场上常见加NV－G33、L－15录象机都属于台式录象机。②便携式录象机：可以与单管彩色摄象机配合在室外使用，制作电视节目。为了减轻重量便携式录象机一般都由电池供电，不带高频接收部分和定时器部分。便携式录象机在室内使用时与专门的调谐器附加器配合也能接收电视台节目并进行定时记录。常见的型号有NV－100，NV－180，HR－2200等。③摄录一体化录象机：将录象机与摄象机装为一体，重量仅在2～4kg，外出采访使用方便，如松下公司生产的M5、M7型摄录机。仍使用大1／2英寸磁带，并与VHS型录象机磁带通用。可用电池供电也可以通过电源附加器由交流市电供电。
2．其它分类：按使用的录象磁带宽度分类有：用大1／2英寸磁带的录象机，称VHS型录象机（俗称大1／2录象机）；用小1／2英寸磁带的录象机；称β型录象机（俗称小1／2录象机）；1／4英寸磁带录象机； 8mm磁带录象机；1英寸、2英寸、3／4英寸录象机等。按磁鼓上磁头个数分类有：单磁头录象机；1\(\frac{1}{2}\)磁头录象机；2磁头录象机；3磁头录象机，4磁头录象机；6磁头录象机。按彩色电视制式分类有：多制式录象机，它能重放PAL、SECAM和NTSC3种制式的彩色信号。如L-15录象机就是多制式录象机，它还能在PAL制彩色电视机上再现NTSC制的图象信号，只是场幅有些缩小。NTSC制录象机，主要在美国和日本等国内通用。SECAM制录象机，主要在苏联和东欧国家通用。PAL制录象机，主要在中国和联邦德国等国家通用。在PAL制中又派生出PAL-I、B、G、D等制式录象机。中国仅适于PAL－D制。（葛慧英）
