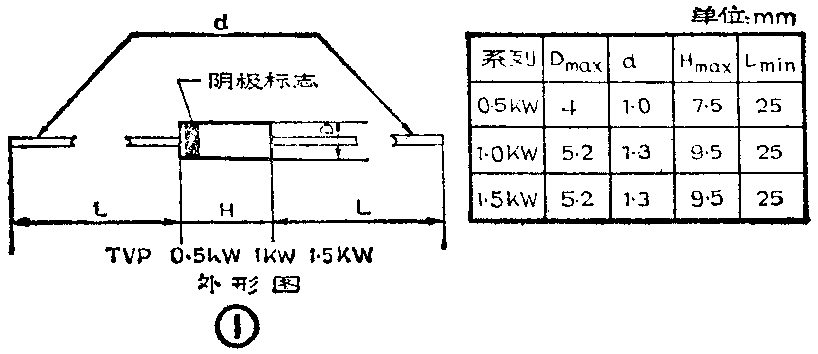

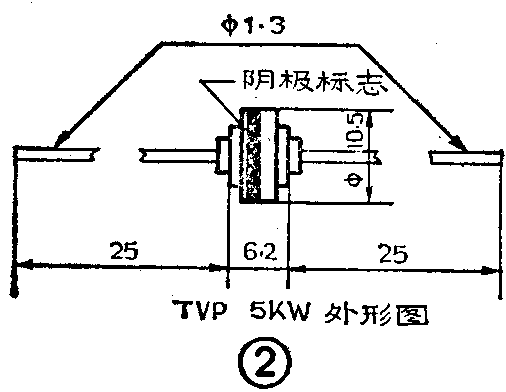

1．型号中TVP是代表英文Transient Voltage Suppressor，意为瞬变电压抑制器，或瞬变电压抑制二极管。当它承受瞬态高能量脉冲时，极速由原来的高阻抗变为低阻抗，并把电压箝制到预定的水平，从而有效地保护仪器、设备和元器件不受损坏。型号中500～534包括TVP500～TVP534共35种型号。型号中数字后面不带字母的，为单向标准型。如数字后面带A，表示单向A型管（如TVP5000A）。上述两种类型管子的参数值范围已列入表1内。如型号中数字后标C的，为双向TVP管，如TVP5007C。图1、图2为TVP管的外形图。
2．主要参数的含义
V\(_{R}\)为反向变位电压，它是指在规定的反向漏电流IR下，加在器件上的额定反向电压。
V\(_{C}\)为最大箝位电压，它是指在规定的脉冲时间ta／t\(_{b}\)＝10／1000μS内，承受最大峰值脉冲电流IPP时，加在器件上的最大反间峰值电压。
I\(_{PP}\)为最大峰值脉冲电流：在规定的脉冲时间内，器件允许通过的最大峰值脉冲电流。
3．在选用TVP时应遵循以下原则：
1．箝位电压不大于电路的最大允许安全电压。
2．反向变位电压不低于电路的正常工作电压；一般可选择V\(_{R}\)等于或略高于电路工作电压。
3．额定的最大允许脉冲功率，必须大于电路中出现的最大瞬态浪涌功率。
正确地选择TVP，需要根据电路的具体情况而定。例如假设共一电路条件如下：电路工作电压直流12.5V；电路最大允许安全电压25V（峰值）；浪涌阻抗50Ω；浪涌波形为指数形，t\(_{a}\)／tb＝10／700μS；最大峰值浪涌电流200A。那么，满足这一电路条件的TVP，应具有以下特性：最大峰值脉冲电流I\(_{PP}\)大于200A；变位电压VR不低于12.5V；最大允许脉冲功率P\(_{D}\)大于5KW（ta／t\(_{b}\)＝10／700μS时）；最大箝位电压VC不大于25V。根据上述分析，建议选择5.0KW系列的TVP5007C、（或用两只单向TVP5007对顶相接来代替）。

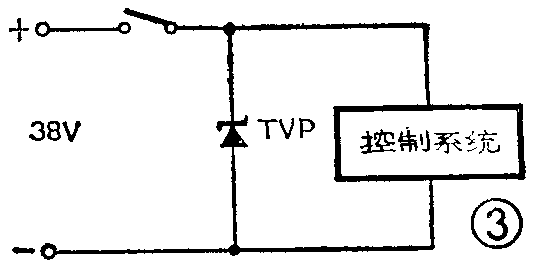

下面列出TVP应用原理图，供读者参考。其中图3为TVP在直流电路中的应用，TVP管并联于输出端，可有效地保护控制系统。TVP的反向变位电压应等于或略高于直流供电电压；TVP型号的确定，还需考虑电路具体条件。
图4为TVP管在交流电路中的应用，图中单向TVP\(_{1}\)和TVP2对顶（或用一支双向TVP）并联于电源变压器输出端，用以保护整流电路及负载中的元器件。一般地说，TVP\(_{1}\)和TVP2的变位电压应根据36×\(\sqrt{2}\)来选择；其它参数还需依据电路具体条件而定。
4．TVP管按功率分有500瓦、1000瓦、1500瓦及5000瓦四种。因篇幅所限，表2中只列出功率为5000瓦的35种二极管的具体参数值，供读者选用时参考。（阎平）
