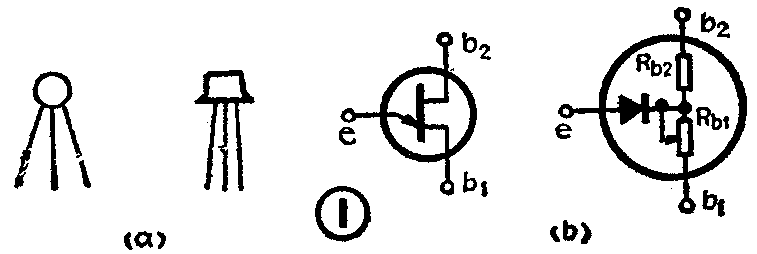

单结晶体管的外形如图1（a）所示，它是一种电流控制型负阻器件，被广泛应用于各种脉冲电路和振荡电路之中。由于它具有两个基极，故又称之为双基极二极管。其代表符号和等效电路如图1（b）所示。
在业余条件下，可利用一块万用表来简易判别单结晶体管的极性和性能的好坏。下面介绍简易测试方法。
一、区分电极
1．区分发射极和基极：万用表表笔接法如图2所示。由于基极b\(_{1}\)－b2间呈纯电阻性，故用万用表测任意两个电极间的电阻值正反向均相等（约为2～10kΩ）时，这两个电极即为基极b\(_{1}\)、b2。剩下的一个电极则为发射极e。
2．区分第一基极与第二基极：由于管子构造上的原因，第二基极b\(_{2}\)靠近P—N结，所以b2—e间的正向电阻应比b\(_{1}\)—e间的正向电阻要小些。它们的数量级应在几～十几kΩ范围内。因此，当测得的阻值较小时，其正表笔所接的电极即为b2，否则为b\(_{1}\)。
应当指出，由于分压比η与发射极e的位置及管子的制造工艺有关，因此按上述方法测得的两个基极不一定适合所有的管子。若在使用中发现工作效果不佳时，不妨将原已认定的b\(_{1}\)、b2两极对调一下试试。
二、测量好坏
1．测量P－N结正向电阻：万用表置R×100或R×1k档，表笔接法仍如图2所示。测量发射极e与任一基极间的正向电阻，正常时应为几～十几kΩ，比普通二极管正向阻值略大，反向电阻应趋于无穷大。一般以正反向阻值比大于100倍为好。
2．测量基极电阻R\(_{bb}\)：万用表仍置R×100或R×1k档，测量b1～b\(_{2}\)间的阻值应在2～10kΩ范围内。若阻值过大或过小，均不宜使用。

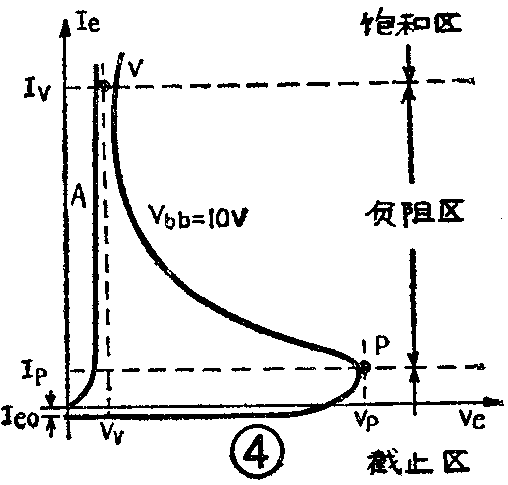

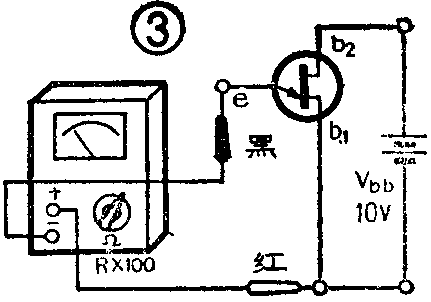

3．测量负阻特性：在b\(_{1}\)—b2间外接10V电源，如图3所示。万用表置R×100或R×1K档，正表笔接b\(_{1}\)极，负表笔接e极，这相当于在e—b1之间加有1.5V正向电压。正常时，表针应停驻于无穷大处，表示管子处于截止状态，因为此时管子处于峰点P以下区段（如图4），还远未达到负阻区，Ie仍为微安级电流。若表针向右偏摆，则表示管子无负阻特性，如图4中曲线A所示，它相当于一个普通P—N结的伏安特性。因此不宜使用。
若要了解单结晶体管的某些具体特性参数，还需借助于专门测量仪表。（吴韬略）
