编者按 许多初学者学习电子技术往往是从装制收音机开始的。这是因为收音机的结构比较简单，所用元器件在市场上较易买齐，而且价格便宜，装好后有实用价值。通过装收音机，从中可以学到晶体管放大、谐振、振荡、变频等很多无线电技术的基本理论知识，这为今后进一步学习打好了基础。另外，象电视机、录音机、扩音机等技术都和收音机有密切关系。因此当一个初学者能较好地掌握收音机装制技术后再学习其他无线电装置就感到很容易了。
为了帮助初学者较快、较好地掌握收音机装制技术，我们从本期开始，将陆续刊登怎样装好超外差收音机、怎样装好集成电路收音机等文章，希望能受到广大初学者的欢迎。
本文以郑州市华中无线电厂提供的中波段七管超外差式收音机套件为例，介绍超外差式收音机所用到的元器件，以及检查元器件好坏的方法。
一、电阻器

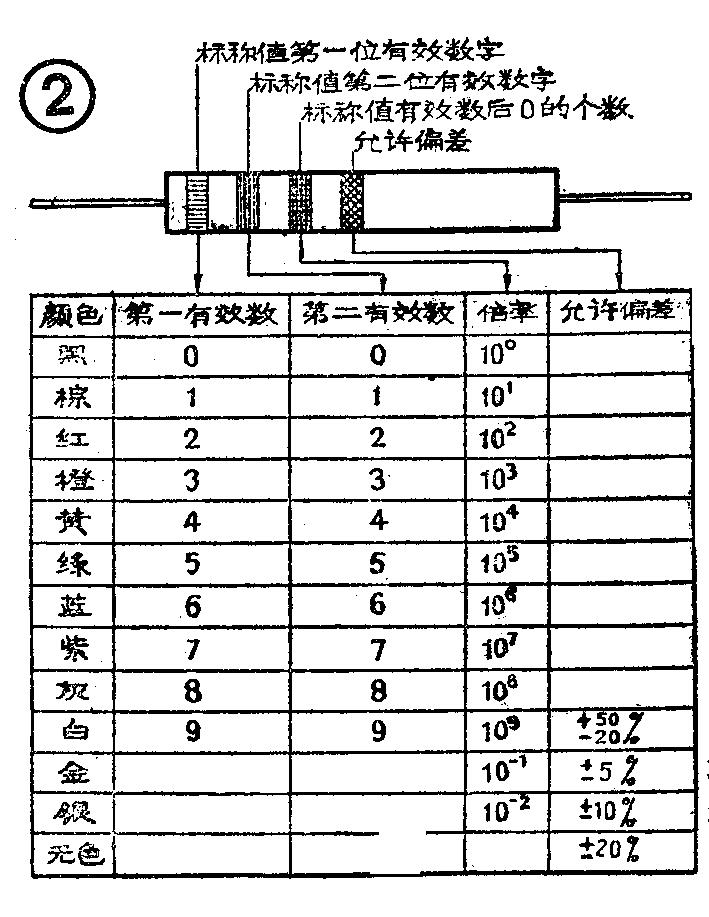

1．固定电阻器。固定电阻器的种类很多，符号都用图1（a）表示。图1（b）画出了1／8瓦碳膜电阻的外形。电阻器的引线没有正、负极之分，可以调换使用。电阻器的阻值表示方法有几种，其中一种为直标法，如图1中标出20k，表示阻值为20千欧。误差用阻值下方的字母表示，其中J表示±5％，k表示±10％，M表示±20％。还有另一种是色环表示法，即从电阻器引线根部开始前三环表示阻值，第四环表示误差。其识别方法见图2。为方便初学者，我们列出了该机所用15只色环电阻的阻值：绿、棕、黑、金——51Ω；红、黑、棕、金——200Ω；橙、黑、棕、金——300Ω，灰、红、棕、金——820Ω；棕、黑、红、金——1kΩ；棕、红、红、金——1.2k；红、红、红、金——2.2k；橙、蓝、红、金——3.6k；黄、橙、红、金——4.3k；绿、棕、红、金——5.1k；灰、红、红、金——8.2k；棕、红、橙、金——12k，红、黄、橙、金——24k；红、紫、橙、金——27k；橙、黑、橙、金——30k。各电阻的误差均为±5％。

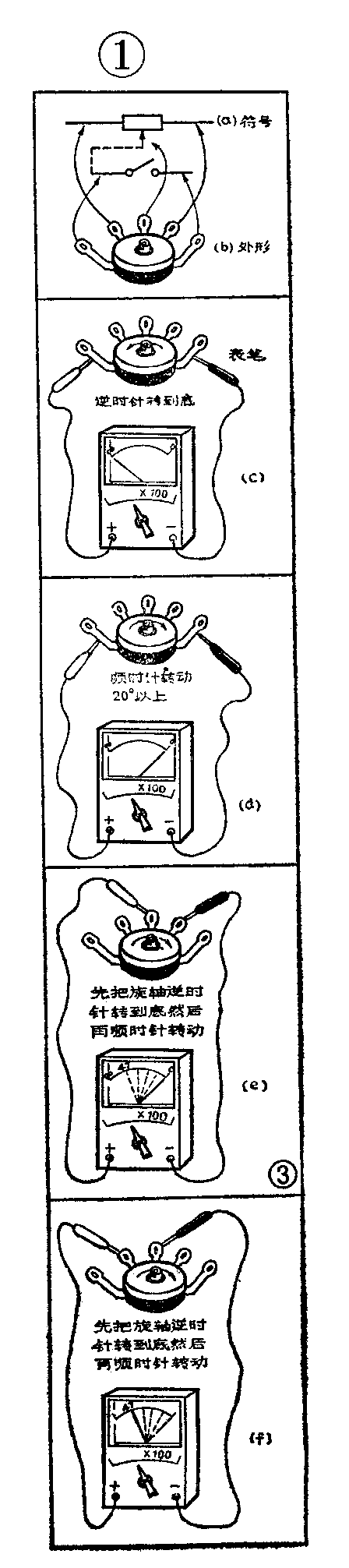

2．电位器。本机用到了一个4.7kΩ的小型带开关电位器，它的符号和外形见图3（a）（b）。检查电位器的好坏时，可用万用表，把电阻档拨在R×100，按图3（c）（d）所示方法，检查开关部分是否良好，具体作法是把旋轴逆时针转到头，开关应切断，这时万用表指针指∞（无穷大）。当旋轴顺时针转动20°以上时，万用表指针应指示在零欧姆。再检查电位器阻值变化是否均匀，按图3（e）所注来转动旋轴，万用表的指针应从零欧姆逐渐均匀地向左移动，最后停在刻度47（即表示4.7k）的位置。然后按图3（f）所注来转动旋轴以检查电位器中间焊片和左边焊片间电阻变化情况。如阻值变化均匀，万用表指针应从4.7k位置缓慢向右移动最后指到零欧姆位置上。
二、电容器

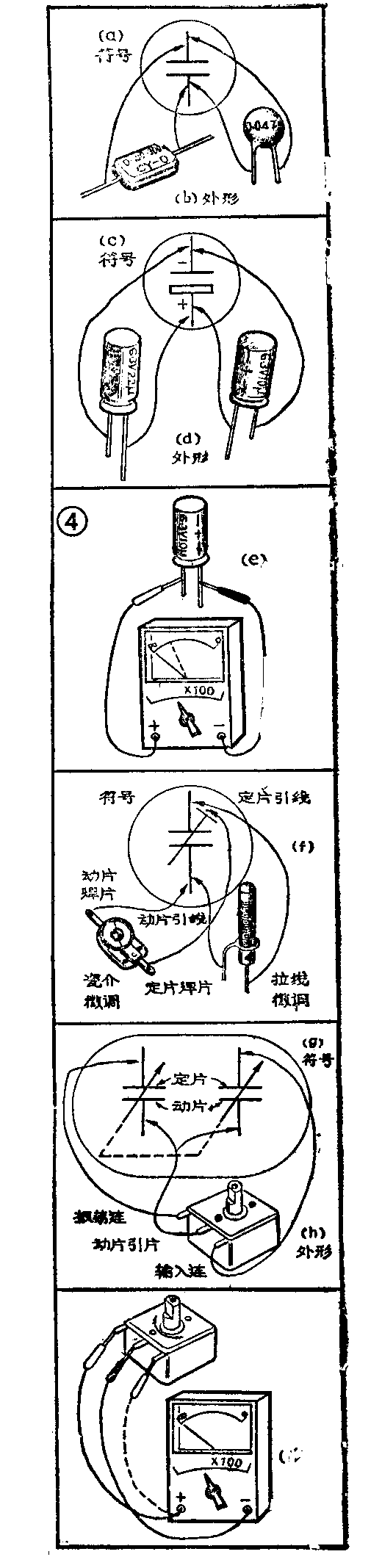

1．固定电容器。它的种类很多，但均用图4（a）符号来表示。图4（b）画出了瓷介电容器和云母电容器的外形。固定电容器的两端不分正、负极，因此两根引线可调换使用。固定电容器上的表示容量的数字，如是整数，其单位是皮法，如“300”，即表示300pF；如有小数点，其单位是微法，如0.047即表示0.047μF。可用万用表R×100或R×1k档来判断固定电容器的好坏，一般来说，电容器两根引线间电阻为∞，就可认为此电容器是好的。
2．电解电容器：电解电容器用图4（c）所示符号表示。图4（d）画出了小型铝电解电容器的外形。使用电解电容器时，一定要分清正、负极引线。有的电解电容器外壳上标有“＋”，表示正极引线。另外还可从两根引线的长短来判断。引线长的那根为正极引线。检查电解电容器好坏时，先要把电解电容器两根引线碰一下，这样放掉内部残存的电荷，然后按图4（e）所示，把万用表红表笔接电解电容器负极引线，黑表笔控电解电容器正极引线，此时观察万用表指针，应向右摆一下（容量越大向右摆动越大），然后慢慢回到左边接近∞位置，此值越大说明电容漏电越小。一般10μF以上的电解电容器此值大于500kΩ即可。
3．微调电容器：此种电容器用图4（f）所示符号表示，其中平箭头一边表示定片引线，箭尾一边表示动片引线。常用的微调电容器有瓷介微调电容器和拉线微调电容器两种。瓷介微调电容器是靠旋动转轴改变容量。拉线电容是靠拉出金属细线来减小容量。用万用表R×100或R×1k档测量微调电容的定片和动片之间的电阻值应为∞。
4．可变电容器：超外差式收音机使用的是同轴双连可变电容器，用图4（g）所示符号表示。箭头一边引线为定片引线，箭尾一端引线表示动片引线，两个箭尾间的虚线连线表示两个可变电容的动片是用同一根轴转动的（即同轴的意思）。图4（h）画出本机使用的2×270pF密封式双连电容器，2×270pF表示两连电容器最大容量均为270pF。此种电容器在装入收音机时，把左边定片引线接入振荡电路中；把右边定片引线接入输入回路中。检查可变电容器好坏的方法如图4（i）所示，即把万用表R×100或R×1k档，一只表笔接动片，另一只表笔分别接两个定片，左右转动动片旋轴，无论在什么位置，万用表的指示都应为∞，否则就是蹭片不能使用。

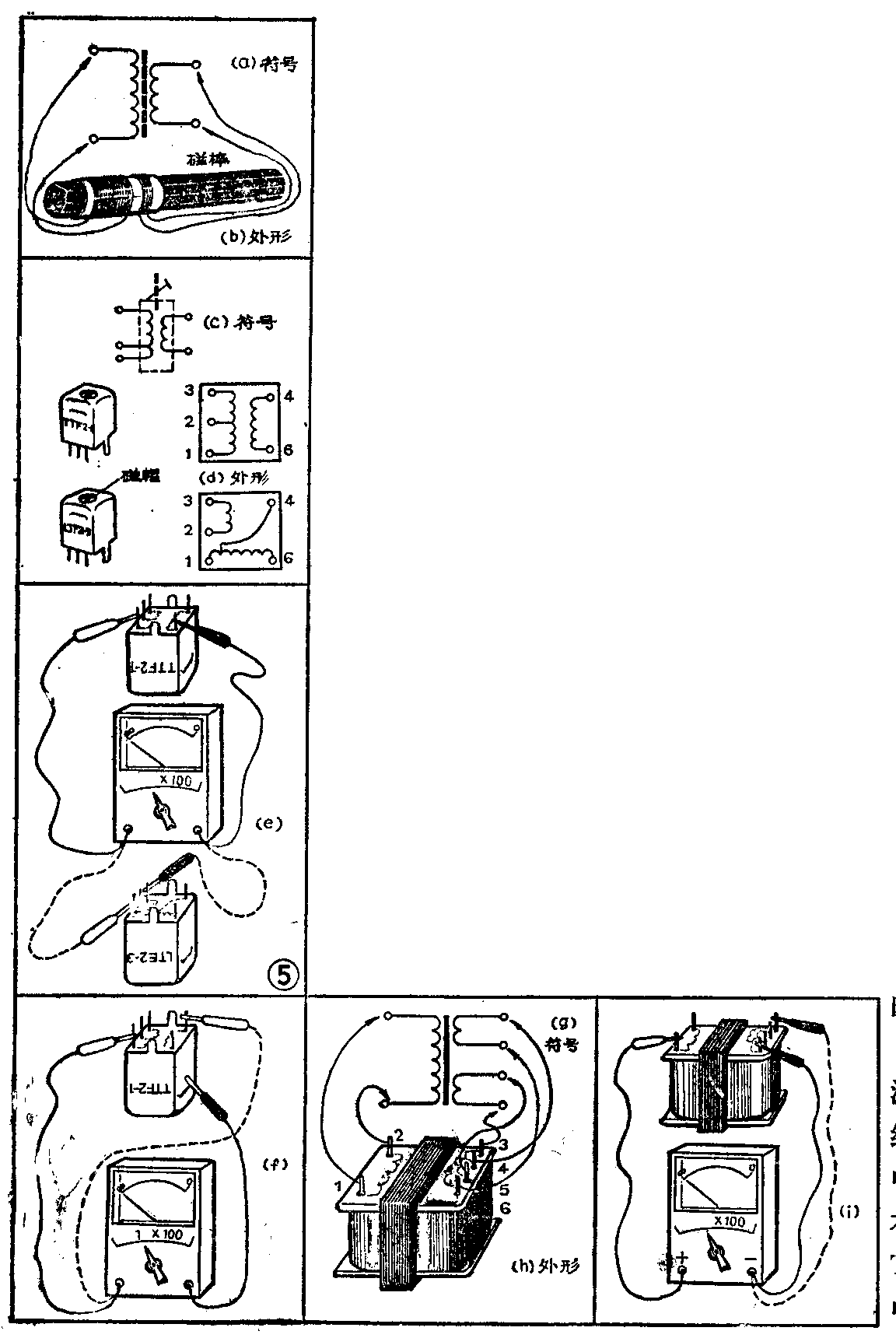

三、电感器 图5（a）为电感线圈的符号，虚线表示铁氧体磁芯。图5（b）画出了本机使用的电感线圈外形，因它是用来接收无线电波的，所以又叫它磁性天线。它是由初级线圈（圈数多的）和次级线圈（圈数少的）组成。
图5（c）为本机使用的中频变压器和中波振荡线圈符号，其中左边3个引出头的线圈叫初级，右边两个头的线圈叫次级，中间的虚线和箭头表示可调铁氧体磁帽。本机使用了中频变压器3只，型号分别为TTF2－1，TTF2－2，TTF2－9，另用了1只中波振荡线圈LTF2－3，它们的磁帽颜色分别为黄、白、黑、红，其外形和内部线圈引出脚如图5（d）所示。检查中频变压器和中波振荡线圈好坏的方法，主要是测量初级线圈和次级线圈的电阻值，下面给出各变压器线圈电阻值：TTF2－1型①、②端间为4Ω；②、③端间为1.5Ω；④、⑥端间为0.5Ω；TTF2－2型①、②端间为4Ω；②、③端间为1.5Ω；④、⑥端间为0.5Ω；TTF2－9型①、②端间为4Ω；②、③端间为1.5Ω；④、⑥端间为0.8Ω；LTF2－3型①、④端间为0.3Ω；④、⑥端间为2.5Ω；②、③端间为0.5Ω。另外还要测一下初、次级之间的电阻值，应为∞，如图5（e）所示。再按图5（f）所示测初级和次级线圈对外壳的电阻也应为∞。
本机还用到一只音频变压器，其符号如图5（g）所示，两线圈中间的实线表示铁芯（硅钢片），其外形见图5（h）。测量音频变压器好坏应选测各线圈间的电阻。我们给变压器编上号（实物无此编号），其各线圈间电阻为：①、②端间为100Ω；③、⑤端间为62Ω；④、⑥端间为62Ω。
测变压器初级线圈①②和次级线圈③⑤与④⑥的阻值都应为∞，见图5（i）所示。

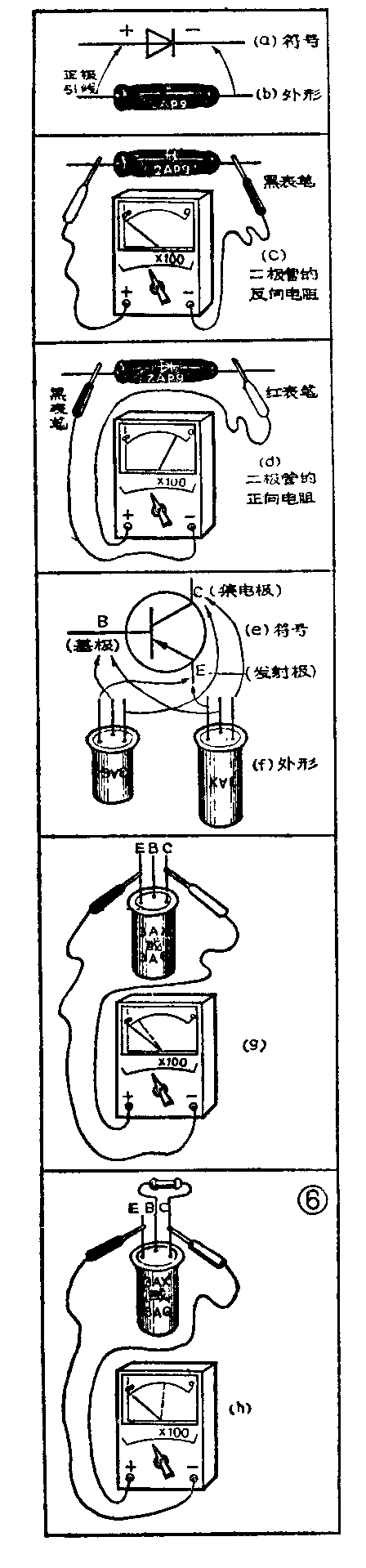

四、晶体管 图6（a）为晶体二极管的符号，三角形一边的引线为二极管正极引线。图6（b）为本机使用的二极管，型号为2AP9。检查二极管好坏时，可测正、反向电阻。图6（c）所示为测二极管反向电阻，此时万用表拨在R×100或R×1k档，红表笔（即“＋”表笔）接二极管正极，黑表笔接二极管负极，此时的电阻值应在几百k以上。图6（d）所示为测二极管正向电阻，此时测得的电阻值应为几百欧姆。正、反向电阻差别越大，说明二极管质量越好。
图6（e）为PNP型三极管的符号，图6（f）为本机使用的3AG和3AX型三极管的外形。这两种三极管的管脚排列是一样的，当把管脚朝上摆成一个顶点在上的等腰三角形，从左腰开始顺时针3个引出脚为E、B、C，安装时一定不能搞错。测量判断三极管好坏时可测下列两项参数：①测集电极和发射极之间的反向穿透电流I\(_{ceo}\)，方法见图6（g），用R×100档或R×1k档，红表笔接集电极，黑表笔接发射极，此时测得的电阻值越大即Iceo越小。一般这个电阻值应大于20k以上。②测量三极管放大倍数β值，按图6（h）用R×100或R×1k档红表笔接集电极，黑表笔接发射极，此时万用表指针在阻值较大的地方，然后用一个20k左右的电阻，接在集电极和基极之 间，再看表针向右偏转的情况，偏转越大说明三极管的放大倍数越大。

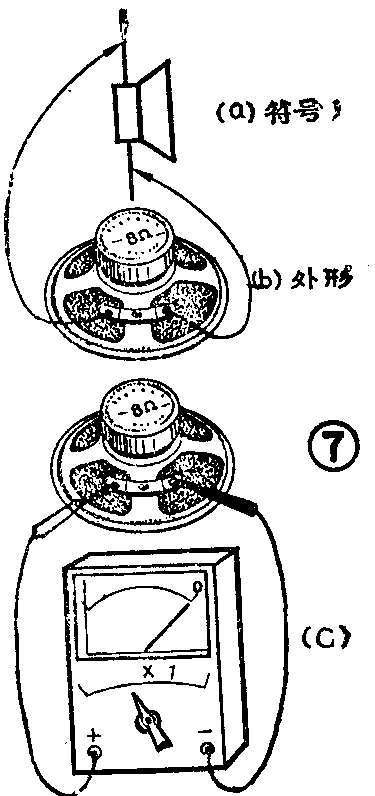

五、扬声器 符号见图7（a）所示，其外形见图7（b）。检查扬声器好坏时可按图7（c）所示连接。万用表用R×1档，一根表笔接扬声器的一根引线，另一根表笔来回蹭另一根扬声器引线，扬声器中应发出卡卡的响声。(沈征)
