产生频率差的电路
如图所示电路输出的脉冲频率等于输入频率F\(_{0}\)和F1之差，此处的F\(_{1}\)＜F0（这里必须提供一个频率为2F\(_{0}\)的脉冲，其占空比可以不是50％）。
根据取样理论很容易理解该电路的工作原理。这里把异或门IC\(_{2}\)看成一个调制器，F1调制载频F\(_{0}\)，这样所形成的波形就包含着F0与F\(_{1}\)的和值及差值。通过利用IC1B来对这个波形以2F\(_{0}\)的速率取样的方法，便得到一个新的频率，即输出的差频变为FD＝2F\(_{0}\)－（F0＋F\(_{1}\)）＝FO－F\(_{1}\)。
当然也可以改变输出的结果，如果F\(_{1}\)＝F0／n（利用计数器作n分频即可），那么F\(_{D}\)＝F0（1－\(\frac{1}{n}\)），如果F\(_{1}\)＝F0·（m／n）（利用一个比率乘法器完成），则F\(_{D}\)＝F0（1－m／n）。(王素文 编译)

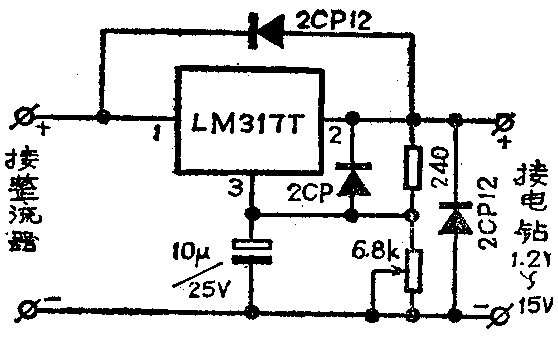

小直流电钻速度控制电路
在装配电子设备时，小型直流电钻是不可缺少的得力工具。通常，这些应用广泛的小电钻大多是直流低压型的，使用时要配备一直流电源。为了使它们的应用范围更加广泛，可用一片三端可调稳压集成电路来调节直流电源电压，以达到调节小电钻的转速的目的。
图中，LM317T的最大输入直流电压为35V，其输出电压可通过6.8kΩ电位器在1.2V至30V之间调节，通过此电路可以使小电钻的转速在很大的范围内改变。(杨光)
声控发光电路
电路如图所示。该电路可以使A点输入的声音信号或音乐信号调制灯光的闪动。调节10kΩ电位器可以改变电路对输入信号的敏感程度。变化的高频信号也可以调制灯光的闪动，但需去掉电容C\(_{2}\)。(郭林 编译)
小巧的电池电压检测器
下图所示电路可方便地检查12V蓄电池的电压情况，对于汽车司机和有逆变电源的单位和家庭，可随时用来检测电池的电压，以便及时维护电池。由于其显示清晰而又耗电甚微，故可长期接在电池上使用。电路中元件参数如图所示。

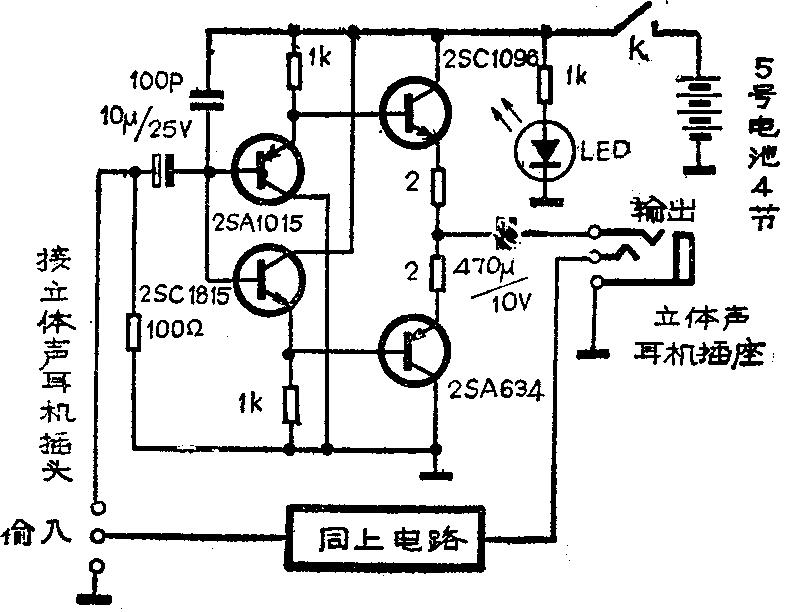

WALKMAN用功率增强器
现今许多小型立体声放音机（WALKMAN）均使用1.5V～3.0V的供电电压，听起来虽然音量够大，但总感觉“力度”不够，尤其是重放一些现代流行音乐时。这主要是放音机电流瞬态输出能力有限所至。附图所示电路为一电流增强型的功率增强器（因左、右声道相同故只绘出一个声道）可供选用。图中的晶体管可用国内相应型号代换。(子睚 编译)
