这里介绍的自动控制器，具有双延时功能。它能够自动控制被连接的用电器，使用电器开启一段时间后，自动停机一段时间，再开启。并且不断地循环下去。开机时间和停机时间各为数秒至数十分钟，而且是独立的、连续可调的。这个控制器可以用来试验产品的间歇工作寿命，可以节省电能，还可以节省大量人工。
电路原理

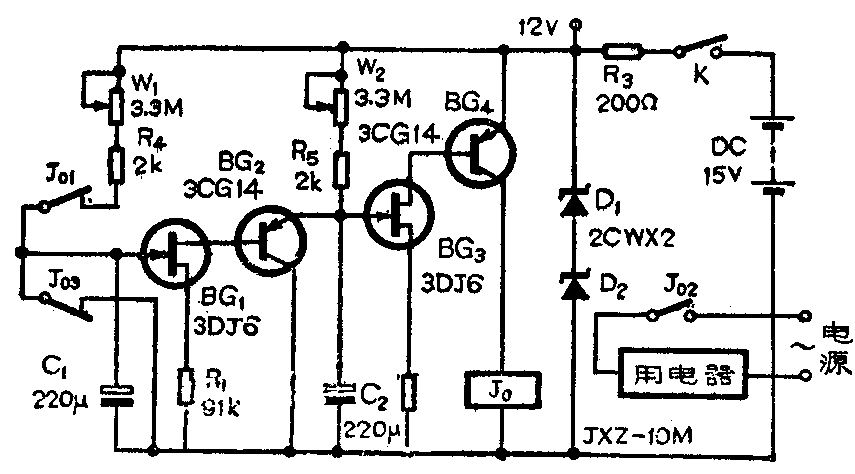

整机电路见附图。BG\(_{1}\)、BG2组成开机延时控制器。BG\(_{3}\)、BG4组成停机延时控制器。刚打开整机电源瞬间，BG\(_{1}\)、BG3的栅极都是零电位，因此BG\(_{1}\)、BG2、BG\(_{3}\)、BG4均处于截止状态。此时电容器C\(_{2}\)通过W2、R\(_{5}\)开始充电，使场效应晶体管BG3的栅极电位逐渐上升；经过一段时间后，BG\(_{3}\)由截止状态变为导通，于是晶体管BG4也随之导通，继电器J\(_{0}\)吸合，其常开接点J02闭合，接通用电器电源，用电器开始工作。这时常开接点J\(_{0}\)1也闭合，常闭接点J03断开，电容器C\(_{1}\)通过W1、R\(_{4}\)回路充电，使BG1栅极电位不断提高，经过一段时间后，BG\(_{1}\)导通，并且推动BG2也导通。BG\(_{2}\)导通后使C2放电，于是BG\(_{2}\)又由导通变为截止状态，BG4也随之截止，继电器J\(_{0}\)断电释放。此时继电器的常开接点J01断开，常闭接点J\(_{0}\)3闭合，C1通过J\(_{0}\)3接点很快放电，BG1、BG\(_{2}\)截止，于是又接着开始第二个循环。
采用这个控制装置，可以同时控制很多用电器。方法是用常开接点J\(_{0}\)2去控制一个中间继电器，再由中间继电器去分别控制各个用电器。
元件选择与整机调试方法
整机安装完毕后，先接通电源，等一段时间后，看继电器J\(_{0}\)是否自动吸合。如果不吸合，可将W2旋至阻值最小位置，适当调整R\(_{2}\)阻值，使J0吸合即可。R\(_{2}\)对延时时间长短有些影响，必须配合W2反复调整。BG\(_{1}\)、BG2延时电路的调试方法也是这样，但这一延时电路必须配合BG\(_{3}\)、BG4延时电路统一调试。
C\(_{1}\)、C2电解电容器的漏电大小直接影响延时精度。在要求延时精度较高的场合，C\(_{1}\)、C2采用钽电容为好。如需加大延时时间，可以加大充电回路的时间常数。但充电电阻的阻值一般不能超过8MΩ。BG\(_{2}\)、BG4的β值必须大于150倍，否则应采用达林顿复合管电路，以提高直流放大倍数。BG\(_{1}\)、BG3采用3DJ6结型场效应管，I\(_{DSS}\)（漏、源极饱和电流）为1～3mA其它型号的结型场效应管也可以采用，但R1、R\(_{2}\)电阻阻值需重新调整。J0采用JZX－10M灵敏继电器，额定电压12V（实际吸合电压7～9V），吸合电流15mA其它性能相近的继电器也都可以应用。（倪楠）
