任天堂游戏机射频调制器

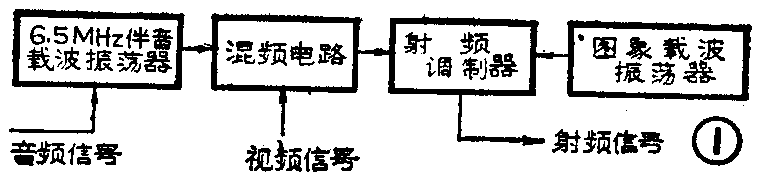

任天堂、小天才家用电视游戏机的射频调制器原理框图如图1所示。从图中看出，射频调制器分为伴音载波振荡器、混频电路、射频调制及图象载波振荡器等部分。由于我国的电视伴音载波频率（简称载频）比图象载频高6.5MHz，所以射频调制器首先将音频信号进行6.5MHz频率调制（调频）。在混合电路中，伴音调频信号与未经调制的视频信号相混合成为全电视信号送到射频调制电路。在射频调制电路中，全电视信号对图象载波进行幅度调制（调幅），从而形成适合我国电视接收的射频信号。

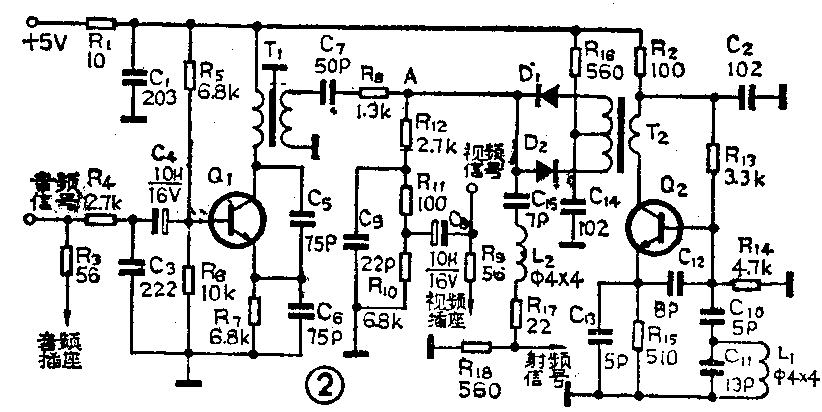

图2是常见的游戏机射频调制器电路图。Q\(_{1}\)及其周围元件组成电容三点式可变电抗伴音载波振荡器，它的载频（中心频率）为6.5MHz。音频信号通过R4、C\(_{4}\)控制该振荡器的振荡频率从而产生伴音调频信号。

视频信号一路经R\(_{9}\)输出到外壳的视频插孔，一路径C8、R\(_{11}\)及R12等阻容网络送到A点，与伴音调频信号混合成为全电视信号送到射频调制电路。

在射频调制电路中，全电视信号作为调制信号经D\(_{1}\)、D2及T\(_{2}\)加到Q2的集电极，对图象载波进行幅度调制，调制后由C\(_{15}\)、R17送出射频信号。

一些从海外带回的游戏机，其伴音、图象载频不符合我国电视标准；需进行调整，调整方法如下：

国外伴音载频大致有3.5、4.5、5.5、6.5、11.5MHz等几种。伴音载频不为6.5MHz，电视就收不到伴音。伴音载频由T\(_{1}\)、C5及C\(_{6}\)的值决定，改动时，先根据公式f0=1／（2π\(\sqrt{LC}\)），C≈C\(_{5}\)·C6／（C\(_{5}\)＋C6）来估算C\(_{5}\)、C6，然后再微调T\(_{1}\)磁芯来得到6.5MHz载频。调整时可用数字频率计或示波器对载频进行监测。业余条件下，可以在得到满意的图象情况下，改动电容和微调T1直至伴音最大。

一般情况下，调整电视机频道微调后都能接收到游戏机的图象信号，如果还不能接收到满意的图象就得将射频调制器的图象载频改为适合我国大陆接收的载频。我国1～12频道电视图象载频见表1。如果只是将原图象载频改动到相近载频，微调T\(_{2}\)就可以收到较满意的图象了；如果改动较大可根据公式f0＝1／（2π\(\sqrt{LC}\)） 及C≈C\(_{ce}\)·C13／（C\(_{ce}\)＋C13）估算C\(_{13}\)。其中Cce为Q\(_{2}\)集射结电容，约为5pF。考虑到该结电容的离散性，一般调整C13来改变图象载频。改动时最好也用数字频率计或示波器监测。图2电路图象载频为192.25MHz，适合我国电视的9频道接收。(武夷)
