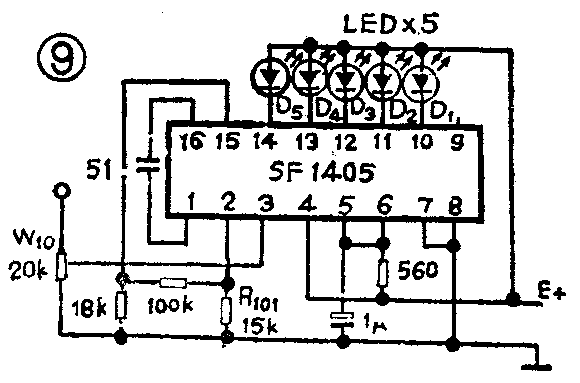

为了实现主电路的三种工作状态，需要许多电路相配合，除了充当开关晶体管的功率组件（P、M）外，还需驱动电路、控制电路、保护电路、电源电路、显示电路等。下面对照电路图（见图5），对各部分电路一一加以介绍。
1．功率组件
它由BG\(_{1}\)～BG44只晶体管组成，BG\(_{1}\)～BG3并联，它们内部均附有阻尼二极管，用以吸收反向流动的电流。由于大功率管的放大倍数很低，所以要增加BG\(_{4}\)，BG4和它们组成达林顿电路，以提高整个功率组件的放大量。
2．驱动电路
驱动电路实质上是一个脉冲功率放大器，因为控制电路产生的矩形脉冲，带负荷能力很差，必须进行功放后，才有足够的电流使功率组件饱和导通。驱动电路的另一个作用是：功率组件截止时，使截止加速。它由BG\(_{5}\)～BG9组成，当BG\(_{9}\)的基极加上正脉 冲时，BG9导通，因此BG\(_{5}\)和BG8的基—射之间均有电流流过，使BG\(_{5}\)和BG8迅速饱和，＋18V（E\(_{2}\)）电压经BG5和R\(_{1}\)加向功率组件，使主电流i迅速上升。而BG8的饱和，使BG\(_{7}\)、BG6截止。
要使L\(_{1}\)、C1发生串联谐振，并使电磁灶的功率管不致烧毁，必须在电流i增长到一定值时，使P.M迅速关断。但因BG\(_{1}\)～BG4的基区有电荷存贮效应，它影响功率组件的关断速度。为了迅速消除基区的存贮电荷，办法之一是关断时对P、M的基极—射极之间加上反压。驱动电路的设计，即可以达到此目的。当BG\(_{9}\)的基极正脉冲消失后，BG4截止使BG\(_{5}\)和BG8截止。BG\(_{5}\)截止使加向P，M的基极电流消失，BG8截止使BG\(_{7}\)、BG6饱和导通，于是＋8V（E\(_{3}\)）电压经BG7、BG\(_{6}\)加至BG1～BG\(_{4}\)的射一基区，从而将P，M的基区存贮电荷迅速拉出，P.M迅速截止。
3．控制电路
它由IC\(_{2}\)（LM339）等组成，它能产生宽度可变的正矩形脉冲，这个脉冲在主电路的L1、C\(_{1}\)的谐振峰UX过后立即产生，它使主电路完全符合工作状态。
电路中使用了四比较器LM339，它的特点是，每个比较器有个输入端和一个输出端，输出端相当于一只不接集电极电阻的晶体管，所以在使用时，输出端到电源正极必须接一只电阻。当电平高于时，输出晶体管截止，相当于输出开路。当电平高于时，输出晶体管饱和，相当于输出端接地。因此，允许各比较器输出端连在一起使用。
3.1 振荡电路：它由IC\(_{2}\)－C等组成，假如开始时它的2脚为开路（高电平），由R26和R\(_{27}\)分压，使U5≈0.9E，因此E\(_{2}\)经R23、R\(_{24}\)向C14充电。当U\(_{4}\)＞U5时，2脚接地（低电平），C\(_{14}\)→D12→2脚对地放电，E经R\(_{26}\)、R25分压，使U\(_{5}\)=0.1E，当C14放电到U\(_{4}\) ＜U5时，2脚又成为开路状态，于是上述过程又重新开始。U\(_{4}\)电压就成为图6所示的abcde锯齿波，其周期约70μs。
3.2 同步脉冲形成电路：它由IC\(_{2}\)－A、IC2－B和BG\(_{11}\)等组成。X信号就是UX、Y信号就是交流电经整流后的脉动直流、它们经电阻分压后成为X′和Y′如向IC\(_{2}\)－A，Cl3、R\(_{19}\)是微分电路，只有IC2－A输出电压的突变部分可以通过C\(_{13}\)形成尖脉冲而加向BG11基极。
现在对照图5和图6进行分析，当X′上升后再一次快降回到0时，即X′＜Y′时，BG\(_{11}\)的基极获得负尖脉冲，在R22上形成正尖脉冲U\(_{1}\)0，当U10＞U\(_{11}\)时，IC2－B的输出端接地，由于它的13脚与IC\(_{2}\)－C的2脚是连在一起的，所以它的接地使C14上正在上升的锯齿波U\(_{4}\)提早放电而跌落，这就达到了同步的目的。见图6的ab′cd′e锯齿波，其周期约40μs。
3.3 脉宽调制电路（P、W、M）：它由IC\(_{2}\)－D等组成。IC2－D的6脚被加上锯齿波ab′cd′e，而7脚被加上某一直流电平U\(_{7}\)。当U6＜U\(_{7}\)时，IC2－D的1脚就输出某一宽度的正方波U\(_{1}\)了，改变U7，就改变了U\(_{1}\)的脉宽，也就改变了主电流i，即改变了电磁灶的消耗功率。而脉冲的重复频率变化很小。
另外，所有的保护电路都是使U\(_{7}\)=0来起到保护作用的。显然，从图6可见，U7=0就使U\(_{1}\)=0，主电流i→0。因此，P、W、M电路是每种电磁灶必不可少的电路。
4．保护电路
4.1 电流反馈和功率控制电路：它由电流互感器CT，整流桥堆和比较器IC\(_{3}\)－A等组成。在电磁灶工作过程中，有时会引起P、M的电流异常上升的现象，而且很可能电流会比较集中在某只管子的硅片的某一点上，大电流使该点的温度上升，该点温升后电阻变小，于是更大的电流流过该点，温升更高……，最终引起该管烧坏，这就是“热暴”现象。此外还有二次击穿现象等，为了防止电流异常上升，必须采用负反馈。
图5中CT的次级电压U\(_{PQ}\)正比于初级电流i，经桥堆和射随器BG13后，最终成为电压U\(_{f}\)加向IC3－A的8脚，W\(_{1}\)是功率调节电位器，从它的滑臂取得的电压Ut加向IC\(_{3}\)－A的9脚。IC3－A接成减法电路，它的输出U\(_{m}\)=K（Ut—U\(_{f}\)，），其中K是放大倍数，Um经D\(_{13}\)使P、W、M电路的U7降低。当i异常上升时，引起U\(_{f}\)↑-（Ut－U\(_{f}\)）↓-Um↓-U\(_{7}\)↓，矩形脉冲变窄，使得i↓，所以它能有效地防止电流异常上升，使灶工作稳定。当调节W1使U\(_{t}\)↑时，（Ut-U\(_{f}\)）个-Um↑-i↑-U\(_{f}\)↑……。最终使i增加一点，在一个新的i值下稳定下来。W1下调，则i↓。
4.2 负荷检测电路：它由IC\(_{1}\)－A和BG12等组成，七的作用是：在加热过程中从台板上拿去锅，或偶然将小铁匙放在空台板上时不加热。
IC\(_{1}\)－A的9脚加上Uf，8脚加上从X信号采样的电压U\(_{K}\)，正常加热时总有Uf＞U\(_{K}\)，参见图7a，当把锅取去后，P、M1截止时产生的谐振峰变高。这是因为锅相当于变压器的次级负载，锅取走就变成空载，L\(_{1}\)中的等效损耗变得很小，所以P、M截止时，谐振峰UX变高。并且在市电过0，i几乎为0时，仍有一定高度的谐振峰，这样U\(_{X}\)的平均值就变得大许多，UK↑↑并很快超过U\(_{f}\)（见图7b），由于UK＞U\(_{f}\)，IC\(_{1}\)－A的输出降为0，体P、W、M由路的U7为0， 从而使i≈0（见图7b两曲线的交点处的电流值），电磁灶停止加热。其中，射随器能大大提高X″信号的带负荷能力，并将脉动的高频波变成直流电平，而C\(_{21}\)、R40的作用是：当锅放回台板时，使U\(_{K}\)缓缓下降，从而对重新加热起到一定延时作用。实验证明，这种电路能加热不锈钢锅，而对铝锅等则不加热。
4.3 试探脉冲产生电路：当锅重新放回台板上时，该电路使电磁灶再度启动变得容易。它由IC\(_{1}\)－C等组成，正常加热时，输出un为高电平，当无负荷时IC\(_{1}\)－A的14脚为0V，使Q14截止，IC\(_{1}\)－C就开始振荡，它产生宽度为0.2秒，周期为2秒的正脉冲。因此主电路只是当un脉冲来时工作一下。当锅重新放回台板上时，u\(_{n}\)相当于一个“点火火种”，使灶重又加热。
4.4 功率管过热保护电路：它由IC\(_{1}\)－D和热敏电阻Rt1等组成，R\(_{t1}\)紧贴在功率管表面，IC1－D的U\(_{6}\)=7.1V，在室温下Rt1的阻值＞100kΩ，所以有U\(_{7}\)＞U6，IC\(_{1}\)－D输出开路。当功率管表面温度达到75℃时，Rt1阻值变小，并使E经R\(_{62}\)、Rt1分压后的电平小于7.1V，于是IC\(_{1}\)－D输出接地，使IC2－D的7脚为0电平，从而使i→0。
4.5 顶板过热保护：它由IC\(_{1}\)－B和热敏电阻Rt2等组成。R\(_{t2}\)紧贴在台板（微晶玻璃）的下面，调节R64，使锅内温度为某值时（例如油温230℃），使保护电路动作。如果用于锅内水烧干时保护，则保护点应定在140℃。

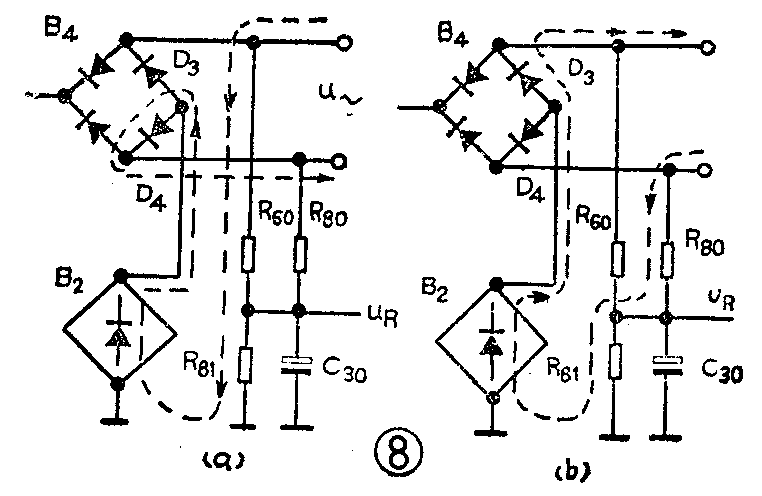

4.6 过压保护电路、欠压保护电路：该两电路分别由IC\(_{3}\)－C和IC3－D等组成。首先谈一下采样电路，见图8，它利用电阻分压和桥堆的某些臂将交流整流成直流信号，在U\(_{～}\)为上正下负时，电流方向如图8a所示，在U～为上负下正时，电流方向如图8b所示。因此，在电阻R\(_{81}\)上可以获得数伏的直流电压UR，它被送向IC\(_{3}\)－C和IC3－D。
U\(_{～}\)正常时，IC3－C的U\(_{4}\)=UR=2.8V＜U\(_{5}\)，IC3－C输出开路，过压保护电路不工作。另外射随器BG\(_{19}\)是导通的，当U～≥242V（220＋220×10％）时U\(_{R}\)＞2.8V，使IC3－C翻转，输出为0，经BG\(_{17}\)、BG18后，使IC\(_{2}\)－D的7脚为0，起到保护作用，此时IC3－C\(_{2}\)脚为0V，使BG19不导通，U\(_{5}\)的电压就完全决定于R82和R\(_{83}\)的分压值，为2.7V，促使UR更大于U\(_{5}\)，这就使翻转后的状态极为稳定，避免了过压点附近U～的抖动所引起的不稳定现象。由于人为制造了一定的回差，在过压保护以后，U\(_{～}\)要降到242－5＝237V时，才有UR＜U\(_{5}\)＝2.7V，电磁灶才又开始工作。这里暂称这种电路为直接采样——人工回差式过、欠压保护电路。它的动作仅与电源电压有关，和主电流（负荷）的变化几乎无关，且工作稳定可靠。
欠压保护电路这里就不再赘述了。要说明的是，当U\(_{～}\)≤（220－220×15％）即187V时，该电路才动作。并联在功率管两端的氧化锌压敏电阻，能有效地吸收1500V以上的浪涌电压，保护功率管。（许葆华）
