问与答

问：新买一台夏普C－1826型彩电，最近出现光栅时有时无，无光栅时发现显象管管颈内有蓝光闪动，有时还随之发出“啪啪”的响声，问是否为显象管损坏？

答：在并不影响光栅的情况下，显象管内只出现蓝光多是因为显象管的真空度不够，管内存有残余气体，这种现象若是较轻微的，一般工作一段时间后会逐渐自然消失的，从安全角度讲，可将整机电源电压适当降低一些，待蓝光消失后再恢复。如果在出现蓝光的同时还伴有“啪啪”的响声，这大多是因为加速极电位过高和阴极开路（多为显象管管座接触不良所致）使加速极对栅极（接地）打火而发出的闪亮和响声。对此处理的方法也很简单：①降低加速极电压。②拔下显象管座，将其清擦干净即可。如果经上述处理仍无效，则说明显象管慢性漏气，应予更换。（陈克军）

问：几台彩电中的开关电源集成电路STR440损坏。因购不到原型号代换件，故拟用分立元器件组成相应电路来代换。但查阅几本报刊资料后，发现给出的集成电路内电路各不相同，不知究竟以何为准？代换STR440的要领如何？

答：用分立元器件代换STR440的电路可参见附图所示。有些资料上示出的STR440内电路结构图有错，主要有：将BG\(_{2}\)发射极与BG3基极相连、将R\(_{3}\)应接BG1发射极的一端错画成接至BG1集电极等等。这样连接会使开关电源不能正常工作或烧坏管子。用附图所示电路代换STR440时，将虚线框内的电路安装在一块小印制板上，BG\(_{3}\)装在原STR440的位置上。印制板用螺钉固定在BG3附近的空位上（可用集成电路散热板固定）。电路全焊装好后，经检查无误即可开机。W用来调整输出电压的高低。调W至输出电压符合要求后，可测出其阻值，然后用相应阻值的固定电阻换上，这样比较可靠。应该注意的是，在代换前一定要查明引起STR440烧坏的原因并予以妥善处理，否则可能使新换上的替换件再次被烧坏。（王德沅）

问：一台牡丹TC－483P彩电，出现无声无象故障。用改锥触及声表面波滤波器X\(_{1}\)01的⑤、⑥脚（输出端）时屏幕上有明显杂波，说明信号能够注入，但触及X101的①脚（输入端）屏幕无反应，信号不能通过。问是否可认定是X\(_{1}\)01损坏？如损坏，是否有代用件？

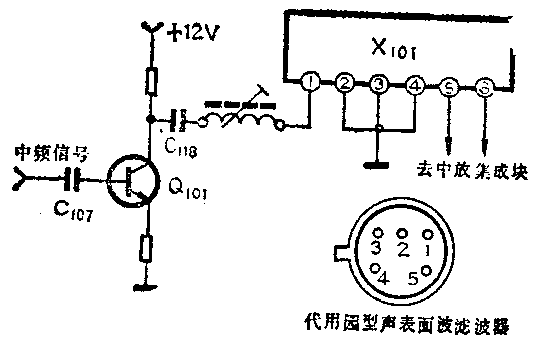

答：用上述方法来认定声表面波滤波器损坏，理由是不充足的。由于声表面波滤波器有大约13～20分贝的插入损耗，并且从声表面波滤波器X\(_{1}\)01①脚输入的手感触发信号很微弱，再加上X101的衰减，所以信号是很难通过X\(_{1}\)01的。正确的检查判定方法是从预中放管Q101的基极注入信号（见图）。正常情况下，屏幕应有所反应，反之则是Q\(_{1}\)01或X101有故障，为了确定X\(_{1}\)01是否损坏，可用一个2200PF电容并接在X101①脚与⑤或⑥脚之间，这时若声象均正常，则说明是声表面波滤波器X\(_{1}\)01内部开路、损坏。至于代用件，可选用常见的37MHz金属壳园型声表面波滤波器。不过X101是采用单列直插塑封结构，代用件为圆型，需在线路板上钻孔固定。代用时将代用件的①脚接X\(_{1}\)01的①脚，②、⑤脚接X101的②、③、④脚，③、④脚接X\(_{1}\)01的⑤、⑥脚。另外，代用后可能使一些特性指标，如彩色载波电平、阻带性能、插入损耗等与X101有所偏差，不过影响不大。（陈克军）

问：一台SONYKV－2069CH彩电发生无光无声故障，经查机内的行输出管和电源调整管均已击穿。调换同型号新管后，刚开机不久又都被击穿了。但检查机中电源部分的稳压管、三极管等所有元器件都是好的，行输出部分也没什么明显问题。这是何故，怎么解决？

答：造成这种故障的常见原因是电源部分的斩波激励变压器T\(_{6}\)02初次级间漏电或基准脉冲调制集成电路IC601（μPC1394C）不良。当T\(_{6}\)02级间漏电或IC601不良时，将引起电源调整管工作电流及输出电压明显上升，因而导致行输出管及电源调整管被烧坏。检修时，可先重点查一下T\(_{6}\)02级间的绝缘状况（含相关的焊点线路）是否良好。若无问题，则可试换μPC1394C。（申薇）

问：我的一台东芝C－2020F型彩电中的稳压二极管D\(_{8}\)08（SR2M）被击穿。因长期购不到这种型号的管子，故电视机一直无法修复。请问可用其它型号的稳压二极管代换SR2M吗？

答：D\(_{8}\)08是并接在103V电源输出两端的保护稳压管，其稳定电压为115～120V左右。当主电源电压上升，超出103V较多时，D808被击穿，使主电源电压迅速下跌（大多降至零左右），从而保护了行输出等部分的元器件不被电源高压击穿损坏。SR2M可用夏普彩电中普遍采用的稳压二极管EXO152CE和EX0074CE代换。代换前，应首先检查引起主电压上升的原因并排除之，否则代换上去的管子很可能会再次被击穿。（申薇）

问：一台日产银星SR50型双卡收录机，放音磁头需更换，买不到原先日本米芝米公司产品磁头，请问用国产磁头代换可以吗？

答：收录机磁头型号复杂，用国产磁头更换只需掌握两个参数即可大致满足需要，一是磁头交流阻抗，由于一般中高档机多采用低阻抗录放磁头，用万用表测待更换磁头内阻，如直流电阻在150～300Ω之间的可用交流阻抗为600～900Ω的磁头代换。二是注意安装尺寸，其外型有标准型及非标准型1＃～3＃几种，需要弄清（其外型尺寸形状请见《无线电》1984年第1期P6）。换完磁头应重新调整方位角，还要调机内偏磁电路中的偏磁电阻，使之与所换磁头所需的偏磁电流相符。（张国华）

问：一台上海牌L－316C录放机，放音正常，录音时监听也正常，就是声音录不上，不知是何原因？

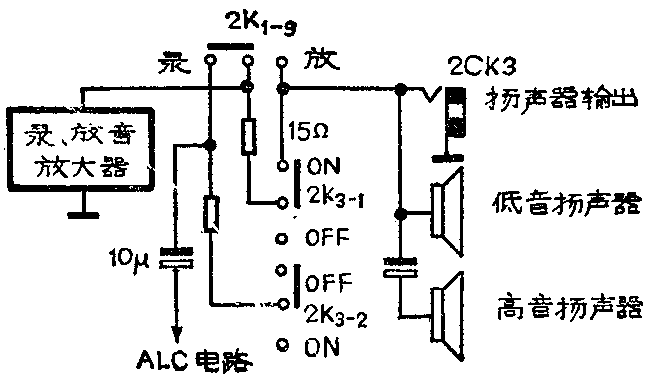

答：录音放音时监听均正常，说明录、放电路工作基本正常。所述故障可能是录放开关内部接触不良引起的。该机录放输出、监听电路如附图所示。从图中可以看出，在放音时监听开关2K\(_{3}\)不起作用，无论2K3是打到ON位置还是OFF位置，扬声器都照常工作，但在录音状态2K\(_{3}\)必须打到ON位置，录音信号输出才能通过一只15Ω电阻激励扬声器发声，如果录音时监听正常，引起上述故障的最大可能则是录放开关2K1—9或2K1—8两组触点接触不良，这时断开电源把录放开关打到录音位置，用万用表R×1Ω档检查便可发现。检修时可把录放开关拆下进行清洗，一般可以排除故障。如实在不行，只有更换一只同型号的新录放开关。（梁怀斌）

问：一台三洋M9930K收录机，放音时把功能开关放到立体声（STRE）位置上，左声道放音正常，而右声道无声，调节音量及平衡电位器均无效，而将功能开关放到单声道（MONO）位置时、左、右声道放音均正常，应如何检修？

答：如果将功能转换开关置单声道位置，左、右声道发声正常，说明该机左、右功放及双前置放大电路中起码有一个前置放大电路是好的。因为处于MONO位置时，左、右录放磁头，左、右功放可以合用一个前置放大器（详细情况请参阅电原理图）。即使有一路前置放大器无信号输出，但另一路前置放大器输出的信号可以代替无输出的这一路，所以此时左、右声道扬声器均发声，只是无立体感罢了。当然，录放磁头有一只损坏或断线，功能开关及录放开关也会出现上述故障。检修时应重点测量磁头引线及功能开关等是否有断路、短路或漏电现象。如果上述部位没问题，那么就应该检查双前置放大器中的一个声道，由于两个声道的前置放大电路结构完全一样，边测量边对比便会很快找出故障根源。（梁怀斌）

问：一台红灯141型收录机，最近发现放音时高频段衰减过大，声音不清晰应如何检修？

答：遇到这种情况应首先检查磁头表面是否清洁、磨损，是否使用了不合规格的磁头，如果没发现异常情况，可用一盘质量较好的磁带录音后重放，这时如果高音丰富、声音清晰，而仅重放非该机录制的节目磁带出现高音明显不足，则说明该机磁头及其放大电路均是好的，无非是磁头方位角偏移引起的高音不足，只要选一盘质量较高的原声带放音，调整一下磁头的方位角就行了。（梁怀斌）

问：我有一台上海无线电三厂生产的红旗牌703型三波段收音机，该机的输入变压器内部线霉断，由于该机厂家已不生产又无配件，曾用其它型号变压器代用，但音量不足，请帮助解决这一技术问题。

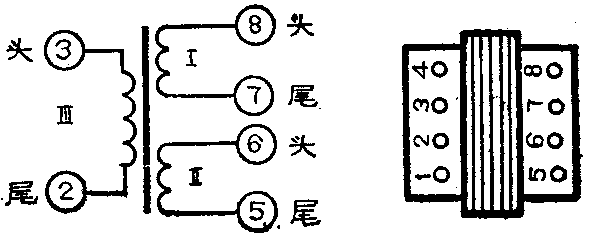

答：该收音机早已不生产了，配件也已用完，无法提供。而每只机器有其独特设计构思，故其他型号变压器不能完全代替。要解决这个问题，只有自己绕制该输入变压器了，下面提供该机输入变压器之具体数据，以供重绕参考。

线圈绕法：

由底简按Ⅰ、Ⅱ、Ⅲ顺序绕制，顺时针方向多层平统，线圈Ⅰ、Ⅱ为双线平绕。（彭贤礼）
