彩色电视机行输出变压器的代换原则及实例

某些进口彩色电视机的行输出变压器一旦损坏，常常很难找到相同型号的变压器来替换，然而，只要对电视机的电路作认真的分析和对照，在多数情况下是可以找到解决办法的。遵循一定的原则，用其他型号的行输出变压器以替代的办法修理好电视机，并不是十分困难的。一般来说，彩电行输出变压器代换应遵循以下5项代换原则：

1．两种机型的行输出变压器高压输出基本相同；显象管灯丝供电电压相同（目前自会聚彩色显象管灯丝供电绝大多数为行频脉冲峰—峰值，即28V，等效于直流6.3V）。

2．两种机型的主电源供电基本相同。

3．两种机型由行输出变压器提供的低压供电基本相同。

4．两种机型行输出管集电极脉冲峰值电压相近，工作电流也相近。

5．两种行输出变压器的磁芯尺寸相同（或磁芯柱截面积相等）。

本文将通过几个实例，介绍彩电行输出变压器代换的思路及具体方法。

例1：用CEC（美视、日产）C-33型14英寸彩电的行输出变压器（型号为MSH2RAG01）代用到SHARP（声宝、日产）C－2010DK型20英寸彩电中。

美视C－33机采用的显象管型号是370DJB22；声宝C－2010DK机采用的显象管型号是510UDB22。这两种显象管的基本工作条件如表1所示。

实际上，美视C－33机使用22kV高压，电流不大于1mA；声宝C－2010DK机使用21.5kV高压，电流不大于1.4mA。

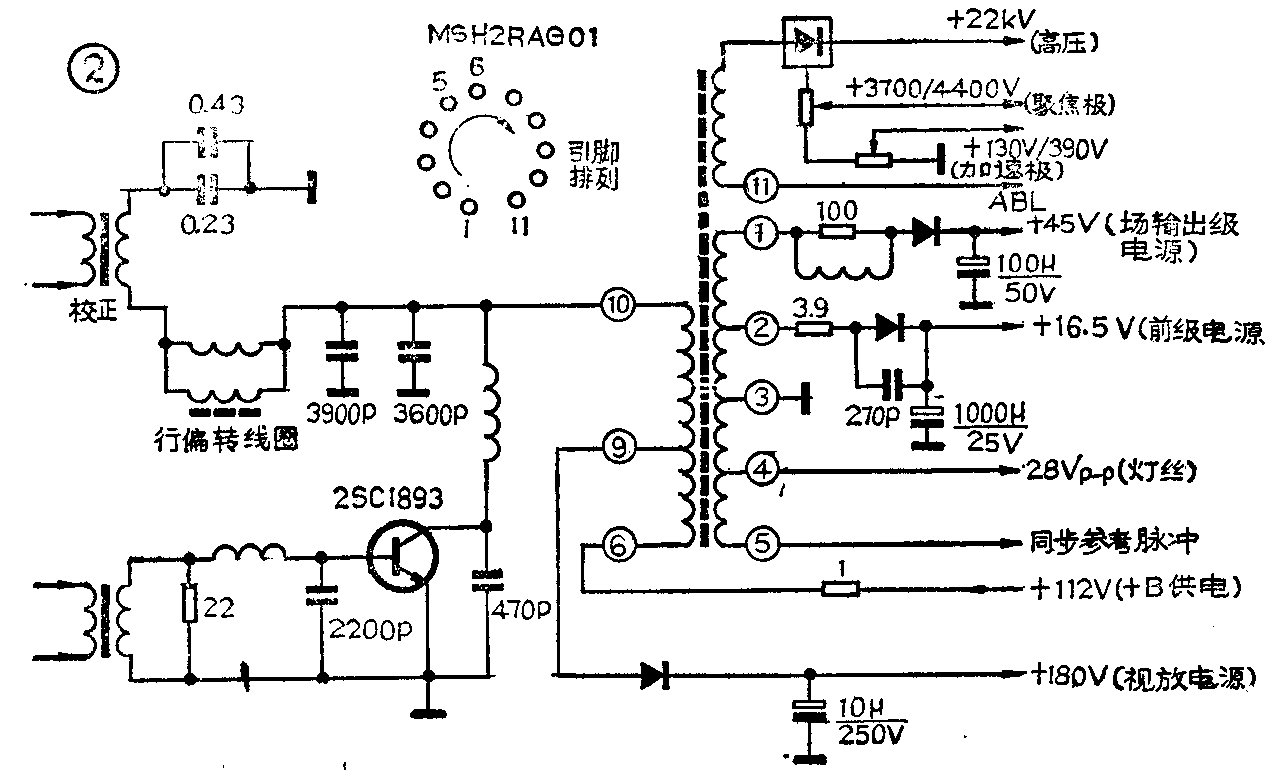

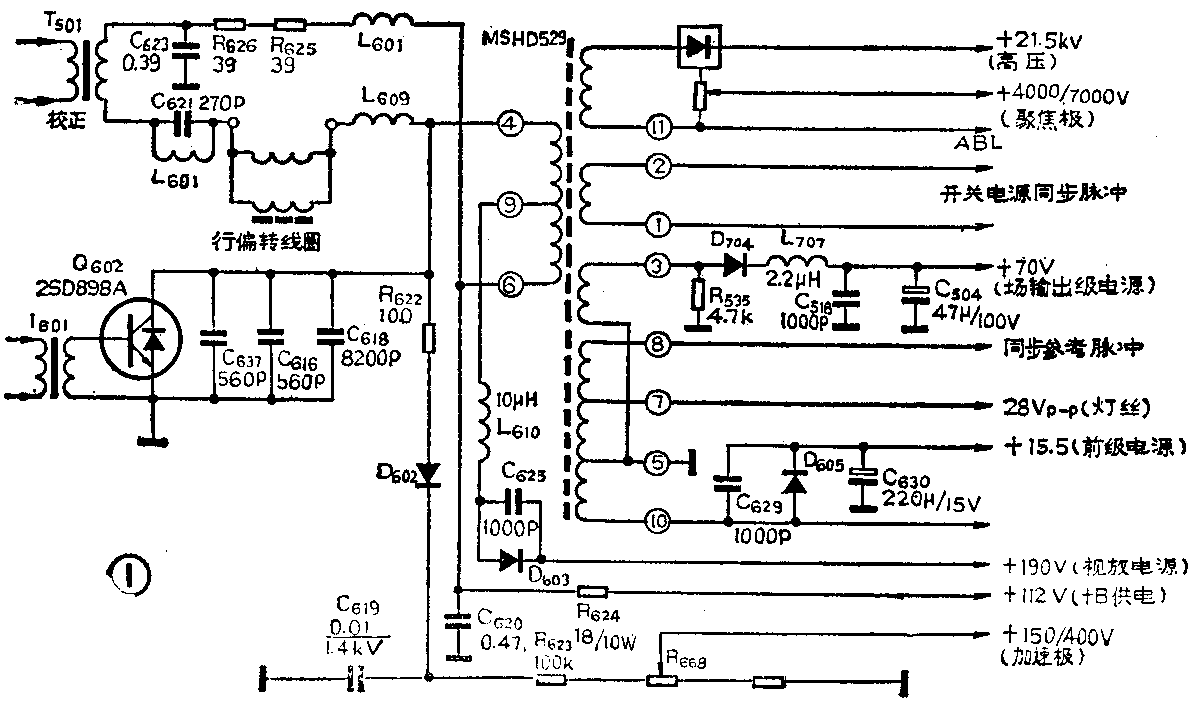

这两种机型的行输出级电路如图1、图2所示。它们的低压供电及行输出管工作电流如表2所示。

仔细分析两种机型的行输出级电路，可知它们的行输出变压器承受功率相近，基本上符合上述代换原则，是可以代换的，但它们也有不少不同之处，如部分低压输出、引出脉冲、阻尼形式、引线排列等。这就需要对原电路作某些适应性改动。具体做法是：拆下已损坏的行输出变压器。由于美视机的行输出变压器的引线脚数、孔距刚好同此型号声宝机行输出相同，位置也够用，所以可装在原位置上。装上之前，把美视机的变压器磁芯拆出，用耐压绝缘软片（如聚乙烯塑料片）做一个与芯柱直径相同、与窗口等高的线圈筒，用φ0.5mm左右高强度漆包线绕35匝（用以补充③—①绕组低压的不足，使之整流后达到70V）。距此线圈5mm处用细塑料绝缘单支线绕3匝，作为向开关电源提供同步脉冲的绕组，然后重新组装此行输出变压器。增加的线圈筒套在与高低压线包相对的芯柱上，也可以不拆开磁芯，在相对芯柱上包裹绝缘片，用穿线法绕上。

把改装后的行输出变压器装到声宝机底板上。保留⑥、⑨、引脚的电路板连线，把其余引脚的电路板连线全部切断，切断间隙应在2mm以上。用绝缘导线把改装后的行输出变压器的②、③、④、⑤、⑩引脚按顺序分别同⑩、⑤、⑦、⑧、④脚的外电路对应连接。增绕的35匝线圈一端与改装变压器的①脚相接，另一端与机内原③脚的外电路相接。增绕的3匝线圈两端分别接原机①、②脚的外电路。

另外，对原电路还要做如下改动：（1）电阻R\(_{624}\)（18Ω、10W）改为24Ω、10W；（2）拆除R626、R\(_{625}\)、L601；（3）在C\(_{623}\)（0.39μF）两端并联0.1μF／200V电容；（4）拆除R638、R\(_{535}\)、R622、D\(_{6}\)02、C619、R\(_{668}\)；（5）用2SC1893或BU208A等无内部阻尼、反压高于1200V的行输出管代换原行输出管。

检查无误后，用电流表串在112V供电电路中测量，通电电流应不大于320mA。

用电压表检查开关电源电压，看是否有正常的112V输出。再用示波器观察电源开关管Q\(_{7}\)01（2SC2365）的发射极波形，正常时波形如图3（a）所示。如发现波形接近于图3（b），说明增绕的3匝线圈接反了，使电源开关同步脉冲反相。虽然开关电源仍能工作，但功耗大大增加。这时应断电，把3匝线圈两头对调。

用电压表检查各低压输出端。若+70V输出电压低于45V，应将增绕的35匝线圈两头对调（也可先不接，通电后用示波器检查，使之同极性串接）。

最后用示波器检查行输出级各点波形及峰值，应基本符合原机要求。

原机的行偏转线圈及阻尼电容等元件不必改动。不过，因改换行输出变压器，某些因素（如偏转电流的直流分量、杂散电容、漏感等等）会有所变化，有可能对图象产生影响（如中心位置、行线性、振铃现象、高次谐波发射干扰、聚焦、基础亮度等）。必要时加以适当调整。

例2：用National（乐声）M11机芯行输出变压器（如国产乐华牌彩电行输出变压器，型号TLF14653F），代换SHARP（声宝）C－3700DK14英寸彩色机行输出变压器TRNF1412CE。

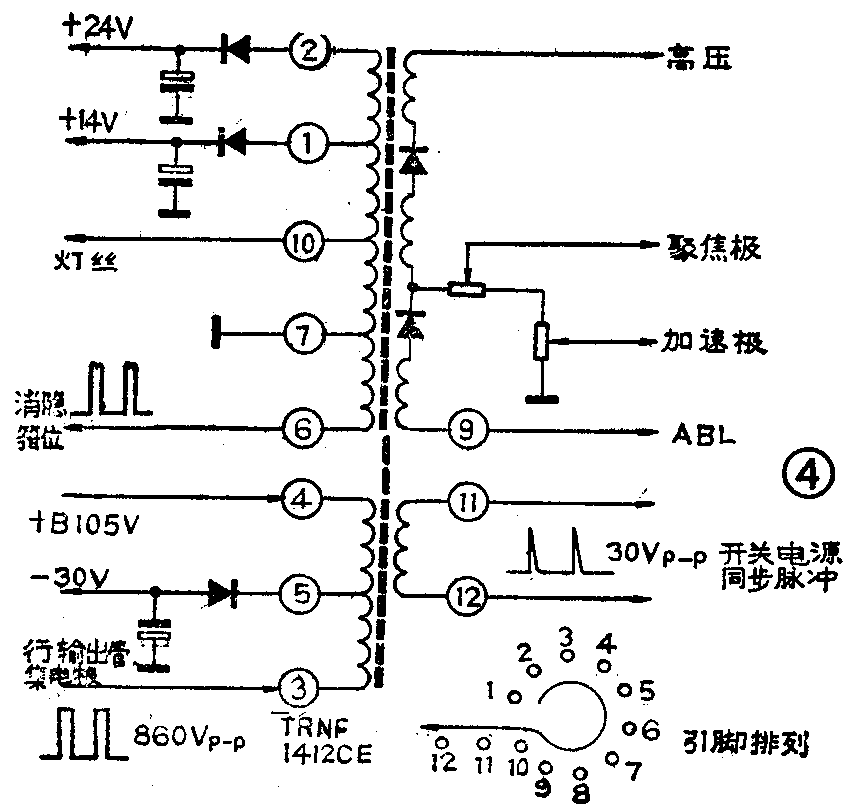

声宝C－3700DK的行输出变压器各脚功能见图4。M11机芯行输出变压器各脚功能见图5。图中A—A′、B—B′、C—D三个线圈为增加的绕组，绕法同例1。图5中虚线部分为代换时应增加的电路。两种机型行输出变压器引脚的对应关系及连接方法见表3。

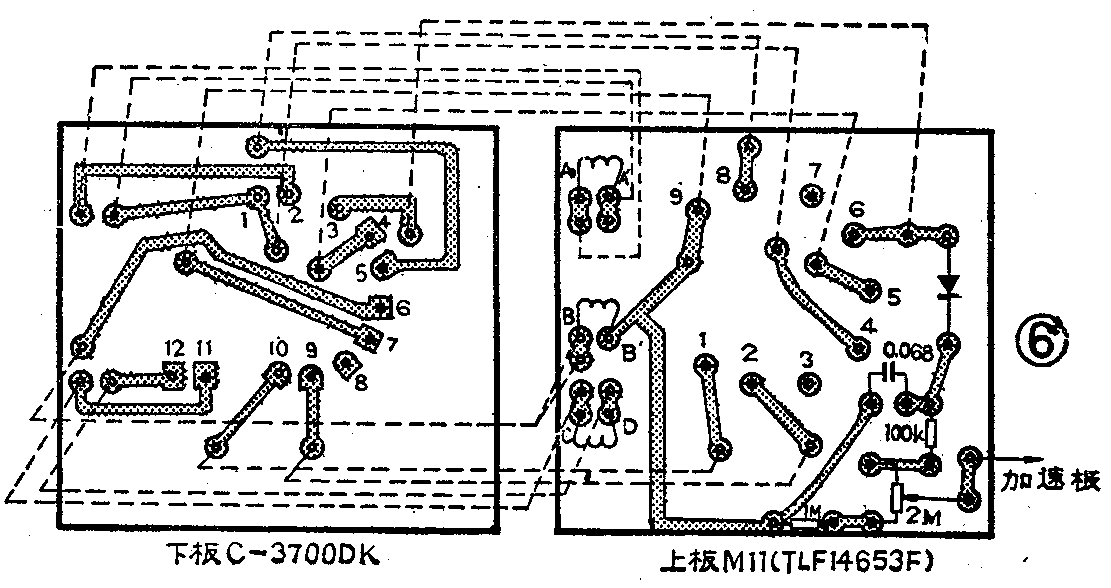

由于声宝C－3700DK机的行输出变压器体积很小，而且引线脚数及排列同乐声机的行输出变压器相差很远，因此，要做上下两块电路板。电路板图见图6。上板装乐声机的行输出变压器，两板对齐，用约3cm长的单根φ0.5mm硬裸线按图6所示的虚线连接；在下板1～12孔敷铜面上焊约1.5cm长的裸线，以便插入底板连接。用这样的方法代换后，行输出变压器装入原机上要比原来的变压器稍为升高，但由于所有的引脚转换都在这两块板上完成，因此，原印制电路板没有被破坏。（未完待续）（麦莳濠）
