袖珍电子游戏机由于体积小巧、价格低廉、随时可用，因而颇受青少年的喜爱。近年来其社会拥有量也愈来愈大。但这类游戏机由于结构和使用方式等方面的问题，较易出现故障。本文要向大家介绍的就是笔者在维修袖珍电子游戏机的实践中总结的一些经验，供大家参考。
袖珍游戏机结构简介

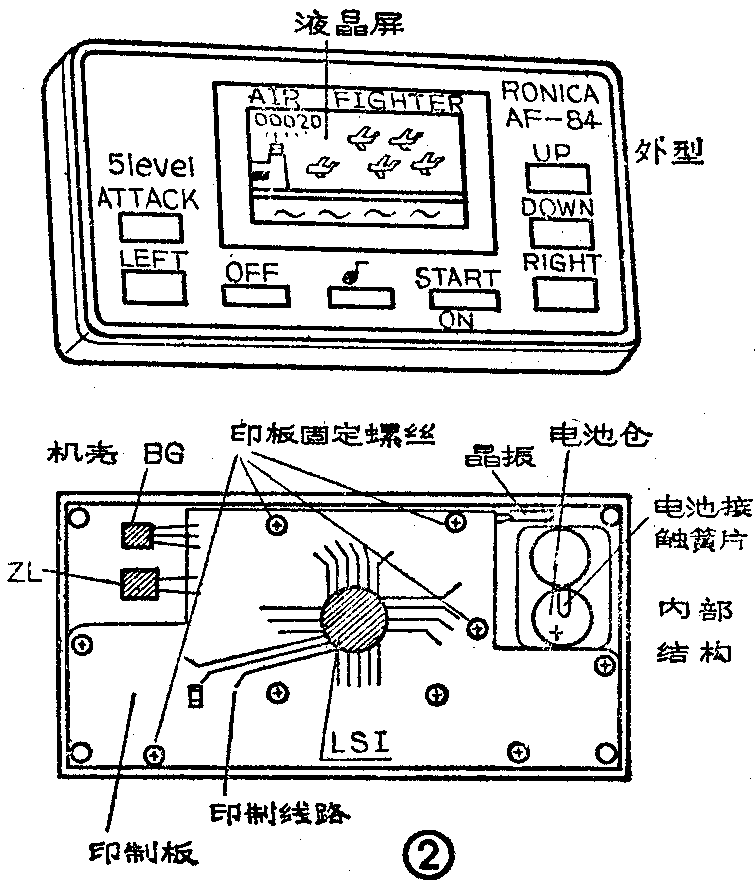

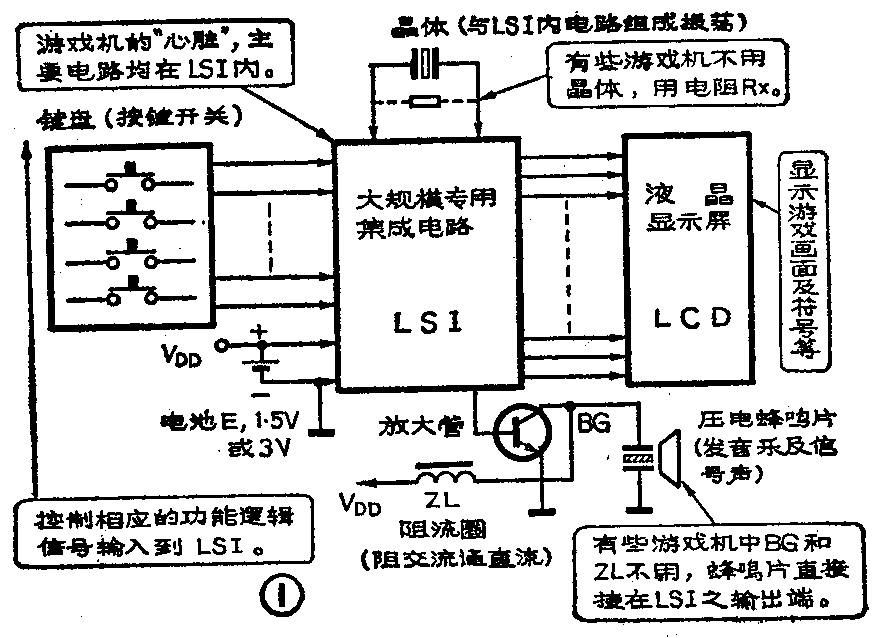

一般袖珍式液晶显示游戏机的内部结构都很简单，元器件较少。图1所示为游戏机的基本电路结构图，主要是由大规模专用集成电路LSI、液晶显示屏LCD、按键开关（键盘）电路，晶振或振荡电阻R\(_{X}\)、蜂鸣片等组成。这些元器件的主要作用已在图1中说明了。图2示出一种称“空战”AF－84型的常见袖珍游戏机的外形及内部结构示意图，供维修时参考。
从LSI的外表看，它就是那么一小片东西（常被胶封在印板上），但内部电路却十分复杂。游戏机的功能主要取决于LSI的内电路结构。LSI的损坏率很低，所以检修中一般涉及的大都是容易修复或能调换的按键开关、印制线路和晶体等元件。
常见故障的维修
1．开机后无任何显示引起这种故障的常见原因有：电池电压不足、电池接触不良、印板上与电源回路有关的线路断线、电源接通键（ON）失效等。检修时，一般先用万用表测量电池电压。对用1.5V电源（一节电池）的游戏机，所测电压应不低于1.2 V；用3V电源（两节电池）的游戏机应不低于2.4V。若测得电压不合要求，就应调换电池。应该注意，少数质量较差的游戏机在电源电压低于1.4V或2.8V时即会无任何显示。如果对此有怀疑，可换上新电池试验。还有一点也不能忽视，即因反装电池（搞错正负极）而致使无显示的现象也很常见，应予纠正。
在电池正常的情况下游戏机还是无显示，表明故障大多在电池接触簧片、电源回路线路或ON键上。可分别检查，一般都能很快查到故障部位。然后可按下述方法进行修理。①对于电池接触簧片与电池或印制板触点等的接触不良故障，应该先用细砂纸或小刀将簧片等上面的污垢、铜绿清除掉，然后用无水酒精擦拭干净。重新安装电池接触簧片时，可适当弯折调整一下簧片的形状，以增强它与电池或印板触点间的压力，使接触恢复和保持良好。②如果印板上电源线路断裂或被腐蚀断。可用φ0.15～0.27mm的、镀锡铜丝焊在断裂点两边使线路连通。注意焊接速度要快、焊点要小而牢靠；烙铁必须良好接地或拔去电源插头再焊，并且要用松香作助焊剂，不得使用焊油。不注意这些就很可能损坏LSI、印制板或其它元器件，造成不必要的损失。下面凡提到焊接的，注意事项均同此，不再重复赘述。③游戏机被水、潮气或盐雾等侵蚀后，可能会使印制线路产生漏电现象（严重时就会蚀断线路），这也会造成无显示故障。处理的方法是用四氯化碳或无水酒精仔细擦拭漏电区域，直至将污渍彻底去除为止。④按键ON接触不良的处理方法见下述。

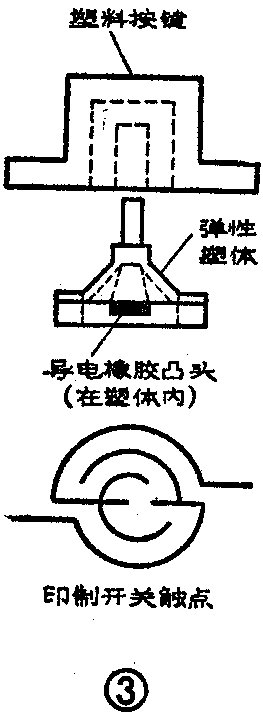

2．个别按键失效 液晶游戏机的按键开关由塑料按键、弹性塑体、导电橡胶凸头及印制板上的开关触点所组成，如图3所示。当按下按键时，导电橡胶凸头便将印板上的两个触点接通；松开按键，弹性塑体复原，开关切断。当游戏机使用日久或使用不当时，导电凸头会磨损或起毛、变形等，这样便会造成接触不良，使按键失效。修理这种按键的办法是，用锋利小刀将导电凸头底部切平。但须注意不能切过头，以免凸头太短而不起作用。另外，当印板上的触点沾附污垢或按键线路断裂时，也会引起按键失效故障。解决的办法是：前者需用文具橡皮擦去污垢，但不能用砂布，否则会磨损触点上的镀金层，导致开关损坏或接触不良。后者可按上面所讲修通线路。引起按键时好时坏的基本原因也相似，只是故障程度较轻，处理方法同上。
3．显示混乱或缺少部分内容 显示混乱大多是因LSI引脚间和印制线路间严重漏电所致，可按第1条所述进行清洗。显示缺少部分内容大多系液晶屏与印板间接触不良引起，它们两者间通过导电橡胶辊接触。当固定印板的螺钉松动时，两者的接触也会松动，这是引起接触不良的常见原因。只要拧紧印板固定螺丝便可解决。若螺孔滑牙使螺钉拧不紧，可在螺孔内塞入一小条胶布后再拧螺钉。
4．开机瞬间出现显示，以后便无显示 引起这种故障的常见原因是LSI外围的晶体或振荡电阻损坏、脱焊，只要用相同规格的元件换上后或重新焊接（指脱焊时）便可排除故障。晶体一般可用数字电子表中的晶振子代替。另外，电池电压不足有时也会造成这种故障。
5．显示模糊不清 此种故障一般是由液晶屏受潮、绝缘性能明显下降而引起。检修时，通常可把液晶屏放在离25～40W的白炽灯泡10～50mm处烘烤，时间以20～60分钟为宜。这样可驱散一些潮气，有可能使部分液晶屏恢复良好。烘烤温度一般以液晶屏不烫手为宜，否则需调整液晶屏与灯泡间的距离。如烘一次不行，可多烘几次试试。
6．无音乐或信号声 造成无声故障的主要原因大都是蜂鸣片（压电陶瓷片）与印板线路接触不良。两者的接触通常由两条焊在印板上的簧片来实现，当簧片位置改变时便可能接触不到峰鸣片。只要重新弯折调整簧片就能解决问题。此外，阻流圈断线亦将导致无声故障，只要用φ0.07mm线重绕（绕满）即可。（申沅）
