乌龟与兔子赛跑这个悠久的寓言故事，在华夏子孙中是代代相传、人人皆知的。本游戏机就是受这个故事启发而制作的。游戏中，只要兔子克服了骄傲的缺点，它是完全可以获胜的。
游戏方法

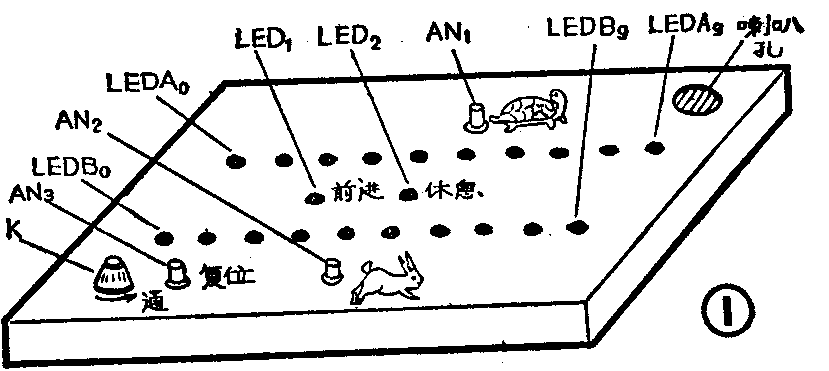

图1为游戏机的外形图。面板上22只发光二极管，其中第一排10只从左至右组成LEDA组，第三排10只从左至右组成LEDB组，它们分别指示乌龟和兔子在比赛中所处的位置。LED\(_{1}\)是它们前进的步调指示管。LED2是LEDB组动作暂停（兔子休息）指示管。本游戏机由两人对抗进行。A代表乌龟，操作AN\(_{1}\)按钮；B代表兔子，操作AN2按钮。
接通开关K，LEDA\(_{0}\)、LEDB0发光指示，表示A、B在各自的起跑站上。LED\(_{1}\)则成脉冲状闪亮指示，比赛开始。A、B各自随着LED1熄灭时按下按钮AN，如果A能正确及时地接下AN\(_{1}\)，则LEDA1发光指示，表示乌龟前进了一站距离。如果B没有及时地接下AN\(_{2}\)，则LEDB0仍发光指示，表示兔子还没有跑到第一站。随着LED\(_{1}\)的再次熄灭，如果A、B均及时地按下各自的AN，那么LEDA2及LEDB\(_{1}\)则发光指示，表示乌龟已跑到第二站而兔子只跑到第一站。比赛随着LED1一次次的熄灭而进行。在比赛过程中，如果A跑到第二站而B跑到第三站，或者A跑到第五站而B跑到第六站，即LEDA\(_{2}\)及LEDB3同时指示，或者LEDA\(_{5}\)及LEDB6同时指示时，LED\(_{2}\)则发光指示，表示兔子要在第三站或者在第六站休息一段时间。此时A可继续操作前进，而B操作却不能前进，只有当LED2熄灭表示兔子休息完了后，才能继续操作前进。不论A还是R哪个先跑到终点站第九站，哪个就算获胜，此时乐曲声响以示祝贺，此时比赛结束。按下AN\(_{3}\)按钮，第二轮比赛又可进行。
电路原理

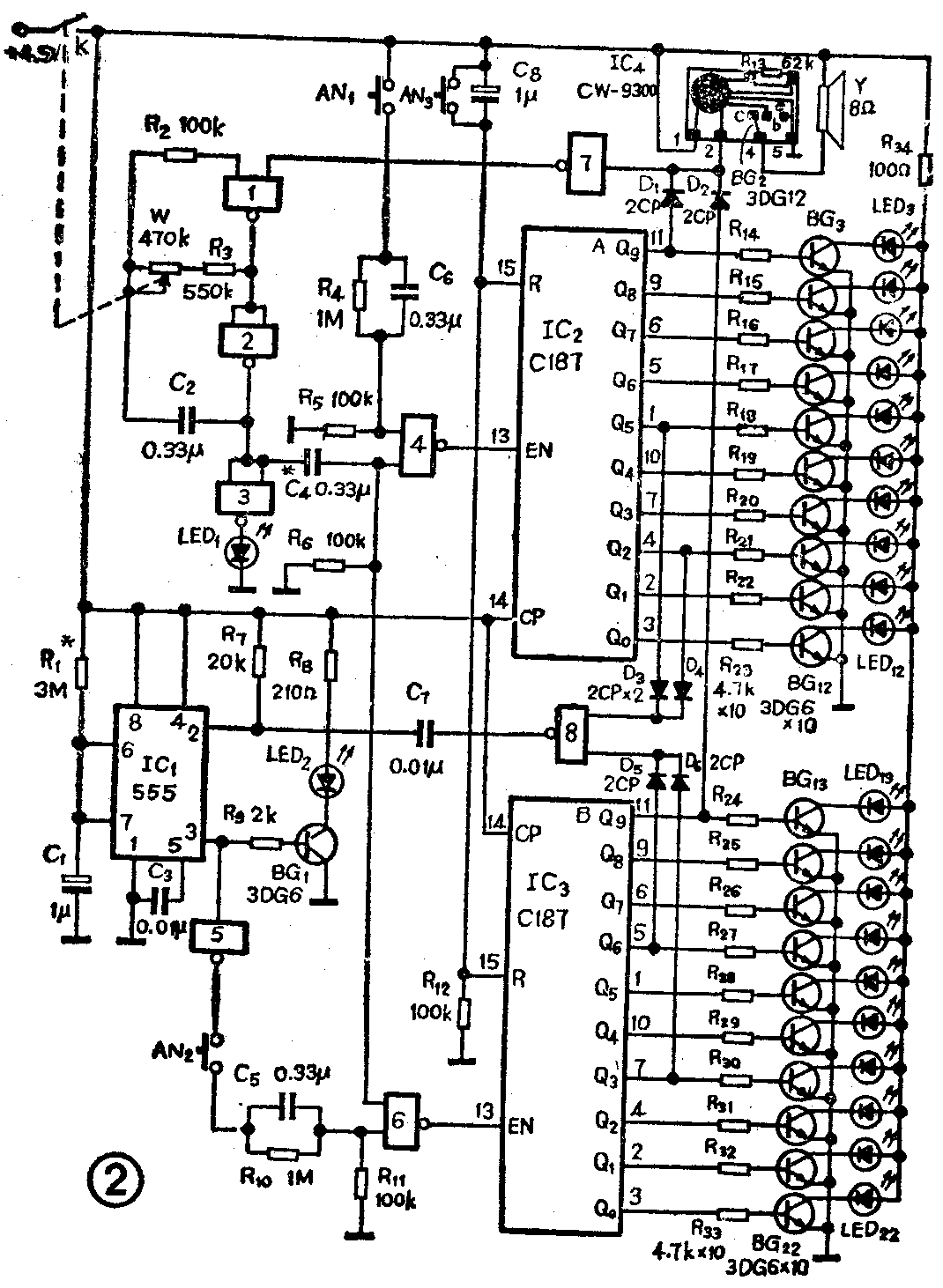

游戏机电路如图2所示。门1和门2等组成一个频率可调的时钟脉冲发生器，IC\(_{2}\)、LED3～LED\(_{12}\)等组成A路计数指示电路，IC3、LED\(_{13}\)～LED22等组成B路计数指示电路。（IC\(_{2}\)、IC3为2－10进制计数器／脉冲分配器）。AN\(_{1}\)、门4等组成A路控制电路，AN2、门6等组成B路控制电路。555时基电路IC\(_{1}\)等组成单稳态电路。IC4为音乐集成电路。
接通电源，IC\(_{2}\)、IC3清零，它们的输出端AQ\(_{0}\)及BQ0输出高电平，发光二极管LED\(_{12}\)及LED22则发光指示，而发光二极管LED\(_{11}\)～LED3及LED\(_{21}\)～LED13均不亮。IC\(_{1}\)为稳态输出低电平，LED2不亮，门5输出高电平；脉冲发生器开始工作，输出一系列方波脉冲。当脉冲发生器输出低电平时，门3输出翻转为高电平使LED\(_{1}\)点亮。而当它输出高电平时，门4和门6的一输入脚分别得到一经C4和R\(_{6}\)微分电路微分的正脉冲，此时若按下按钮AN1和AN\(_{2}\)使门4和门6的另一输入脚也加上正脉冲，那么门4和门6分别输出的一负脉冲使IC2及IC\(_{3}\)分别计数一次，它们的输出端AQ1及BQ\(_{1}\)分别输出高电平，LED11、LED\(_{21}\)则发光指示。当第二次正脉冲来到时按下AN1及AN\(_{2}\)，那么门4及门6又输出一负脉冲，使IC2、IC\(_{3}\)再计数一次，其输出端AQ2及BQ\(_{2}\)分别输出高电平，LED10及LED\(_{2}\)0则发光指示。如果在脉冲发生器输出低电子即LED1亮时，按下AN\(_{1}\)及AN2或者在输出高电平时没有及时按下AN\(_{1}\)及AN2，那么门4和门6就不可能被触发翻转，IC\(_{2}\)及IC3也就不计数，其输出端则维持原状。由此可见，只要在脉冲发生器输出的正脉冲来到时正确及时地按下AN\(_{1}\)或AN2，那么门4或门6即可输出一负脉冲使IC\(_{2}\)或IC3累次计数一次，相应的LEDA和LEDB就发光指示。直到第九次使门4成门6输出负脉冲时，IC\(_{2}\)或IC3的AQ\(_{9}\)或BQ9输出高电平，LED\(_{3}\)或LED13则发光指示，同时此高电平一路使门7输出翻转为低电平以锁定脉冲发生器，另一路触发音乐集成电路IC\(_{4}\)工作，扬声器发出乐曲声，以庆贺A路或B路完成九次计数。
在上述过程中，如果IC\(_{2}\)的AQ2及IC\(_{3}\)的BQ3同时输出高电平，那么门8输出刚翻转为低电平，IC\(_{1}\)等组成的单稳态电路则被触发延时，其第3脚输出高电平，LED2发光指示，门5输出翻转为低电平，此时若按下AN\(_{2}\)按钮，门6的一输入脚就得不到高电平。它就不可能翻转输出负脉冲，则IC3不能被触发计数。只有当IC\(_{1}\)延时结束，其输出恢复低电平，即LED2熄灭、门5重新输出高电平后，IC\(_{3}\)才会被触发计数。在此期间门4不受IC1制约，IC\(_{2}\)能照常计数。同理，当AQ5和BQ\(_{6}\)同时输出高电平后，IC3在IC\(_{1}\)延时期间也不能工作。
按下复位按钮AN\(_{3}\)，IC2、IC\(_{3}\)则清零，LED12及LED\(_{22}\)发光指示，整个电路恢复到起始状态，即可进行第二次比赛。调节W可改变脉冲发生器的振荡速度。
电路只要安装正确无误，一般不需调试即可工作。需要指出的是减少IC\(_{1}\)的延时时间，B路获胜机会即增多；若增加延时时间，B路获胜机会即减少。按图2中R1、C\(_{1}\)参数，它的延时T为脉冲发生器振荡周期的4到5倍。另外，改变C4可改变游戏的难易程度，增加C\(_{4}\)值则变易；反之，减少C4值则变难，C\(_{4}\)可在0.01μF～1μF之间选择为宜。（王威）
