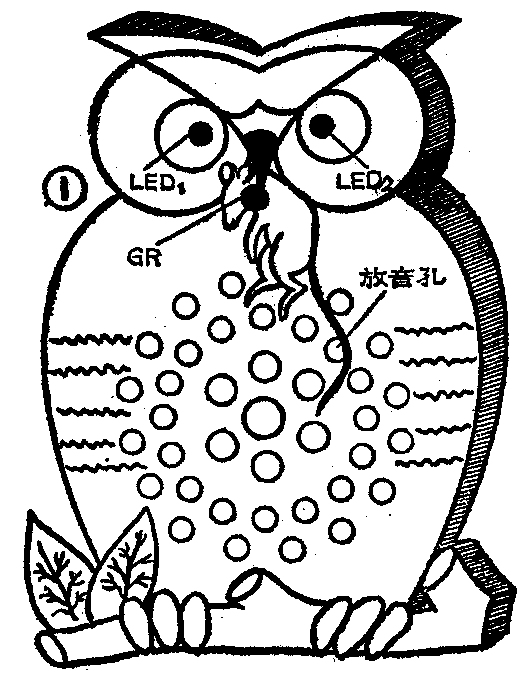

这里向读者介绍一个有趣的电子玩具：一个滑稽的猫头鹰，嘴里含着一个大老鼠（见图1），当你用光电手枪击中老鼠的头部，猫头鹰就会“嘀咕、嘀咕”地叫起来，它的两眼还会发出阵阵的红色闪光，约经5秒左右，叫声和闪光就会自动停止。当老鼠再次被射中时，叫声和闪光又会出现。
电路原理

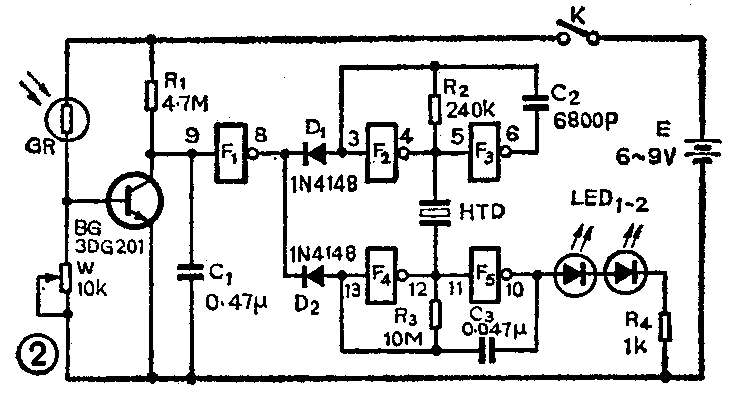

猫头鹰的电路见图②。非门F\(_{2}\)和F3组成音频振荡器．非门F\(_{4}\)和F5组成超低频振荡器，当这两个振荡器起振时，压电陶瓷片HTD就能发出两种振荡调制的声响，即发出“嘀咕、嘀咕”双音声响。同时发光管LED\(_{1}\)、LED2还发出阵阵闪光。但是这两个振荡器振荡与否，是受非门F\(_{1}\)控制的，平时光敏电阻器GR无光照射呈高电阻。BG截止，BG的集电极即F1输入端为高电位，经F\(_{1}\)反相后输出低电平，D1和D\(_{2}\)导通，非门F2、F\(_{4}\)输入端被箝位在低电位，两个振荡器停振，声光显示全无。GR若被光电枪射中，GR立刻呈低电阻，BG导通，集电极输出低电位，经F1反相后输出高电位，D\(_{1}\)、D2反偏截止，两振荡器起振，猫头鹰开始发出叫声，两眼同时闪闪发光。由于光电枪射中GR的时间是极短暂的，光束过后晶体管BG恢复截止，此时电源经R\(_{1}\)向电容C1充电，所以非门F\(_{1}\)的输入端仍保持低电位，随着充电不断进行，C1两端电压不断升高，约经5秒左右，C\(_{1}\)上端电位达到CMOS开门电平时，F1输出低电位，D\(_{1}\)、D2导通，振荡器停振，声光显示即停止。
W和GR构成分压器，调整电位器W阻值大小能改变晶体管BG基极电位高低，因而能调节GR的光控灵敏度。W阻值大，光控灵敏度高，即GR被较弱光线照射，电路就能被触发工作；W阻值小，灵敏度就低。R\(_{1}\)、C1组成延时电路，R\(_{1}\)、C1数值大，充电时间长，玩具每次被光束射中时，鸟叫声和闪光时间就长，反之就短。
元件选择

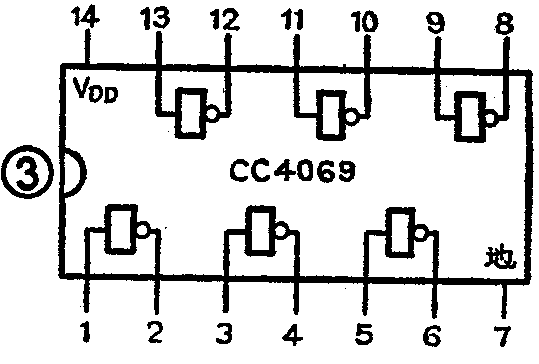

F\(_{1}\)～F5可用一块CMOS电路CC4069六反相器，其中一个反相器空着不用，但应将它的输入端接地或接电源正极。CC4069系塑封双列直插结构，它共有14个引出脚，图③是它的管脚功能接线图。
BG可用普通3DG201型硅NPN三极管，要求β≥60即可。D\(_{1}\)、D2可用1N4148或2CK型开关二极管。LED\(_{1}\)、LED2为φ圆形红色发光二极管。
GR为MG45型光敏电阻器。W可用普通WH7型微调电位器，其余电阻均为RTX-1／8W型碳膜电阻器。电容均为独石或涤纶电容器。HTD最好采用φ35mm压电陶瓷片，以获得较大的发声音量。电源电压可在6～9V间选用，电压高些，玩具发声音量相应要大一些。由于此玩具耗电较省，电源可用叠层式电池以缩小玩具体积。
安装调试
图④是猫头鹰的印制电路板图，印板尺寸为65×35mm。外形图象可自己绘制。

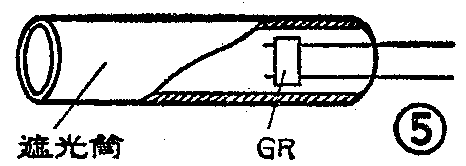

为了防止玩具周围杂散光线对光敏电阻器GR的干扰，最好给GR做一个遮光筒，见图⑤。这样只有激光枪射出的直射光线才能照射到GR上，而杂散光线对GR不起作用，有了遮光筒后，此玩具在白天也能游戏。

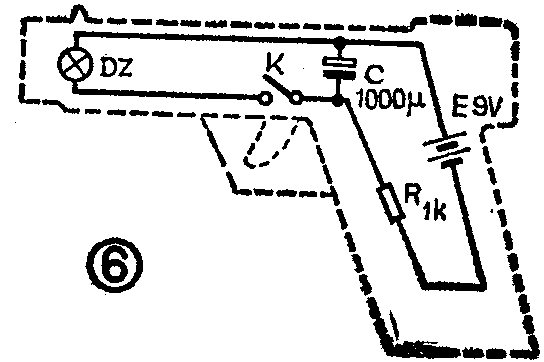

光电枪的制作见图⑥，当扳机未扣发时，电源E（可用6F22型9V叠层电池）通过R向电容C充电。当扣扳机时，K闭合，电容C向电珠DZ迅速放电，因此能发出一束很强的闪光。DZ可用2.5V聚光小电珠。
调试
光电枪一般不用调试就能正常工作，猫头鹰一般只要调整电位器W。W首先放置在阻值较小位置上，用光电枪在距GR5米远处进行射击，逐渐调大W，要求GR被射中后玩具能发声即可。W不宜调得过大，否则灵敏度过高，GR常因环境光线较强时而造成误动作。两个振荡器的振荡频率一般不用调整，如嫌HTD发声的音响效果不佳，可以分别调整电阻R\(_{2}\)和R3阻值或电容C\(_{2}\)和C3的容量，直至满意为止。（陈有卿）
