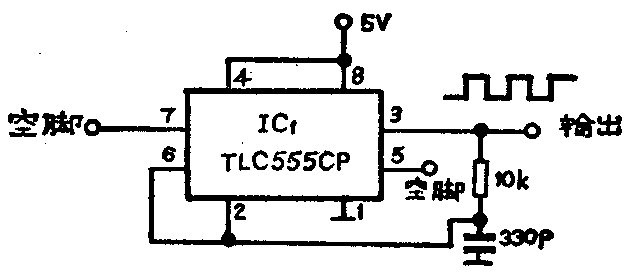

使555输出方波的简单电路
如图所示是用3个元、器件组成的无稳态多谐振荡器电路，其输出波形具有接近50％的占空比。此外，CMOS定时器的价格也比常用的双极性器件的价格低得多。
该电路能使其输出波形达到对称有3个原因：①使电容器的充电和放电通过同一个外接电阻来进行，②在芯片内部利用电子分压器设定了精确的开关转换门限，③最重要的是IC\(_{1}\)的CMOS输出级最大限度地在地和Vcc之间转换。这样就避免了经常存在于TTL定时器输出端由于波形的不对称性所造成的误差。由于IC\(_{1}\)的内部开关门限有一定的允许误差，因此可能会引起对所要求的50％的占空比有百分之几的偏离。为了获得更理想的性能，必要时应对IC进行挑选。（王素文 编译）

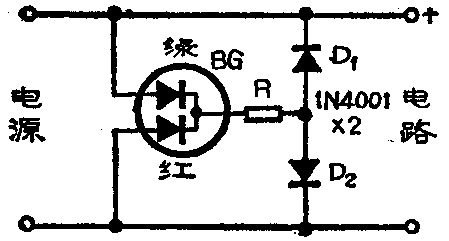

电源极性判别电路
电路如图所示。其中，BG为一变色发光二极管，R为限流电阻，D\(_{1}\)、D2为隔离二极管。当电源极性接对时，BG管呈绿色，表示正确；当电源极性接反时，BG管显红色，表示错误，以便及时纠正。
该电路运用于多种电路，对于不同的电源电压可适当改变电阻R的阻值来满足要求。（马荣军）
音响欧姆计
业余爱好者在测试和修理电子设备时，欧姆表是不可缺少的得力工具。利用普通的欧姆表测试电路时，一方面需要盯着表棒的测试位置，另一方面需要观察欧姆表的反应，给测试带来不便。采用图示电路制作的特别欧姆计，可利用音响作为指示，其音调的高低与被测电路的阻值相对应，应用起来很方便。

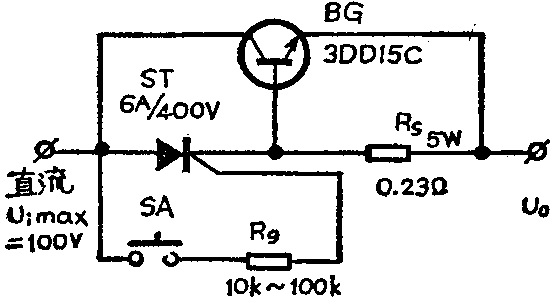

电子保护电路
普通的熔丝对于过电流的反应是迟钝的，因而也就不能作为灵敏的保护装置。这里介绍的电子保护电路具有高速、容易恢复的特点，它可以接于任何直流电路中。
接通开关时，单向晶闸管ST导通，使直流电路导通。当用电负荷增大到超过它的允许值时，则使检测电阻R\(_{s}\)上的电压大于0.7伏，此时晶体管BG导通，其集电极和基极间的电压下降到低于ST的维持电压，于是ST关断，以切断供电电路。在实际应用时，Rs阻值的选取是根据电源所允许的电流确定的，即R\(_{s}\)=0.7/Is（I\(_{s}\)为电源允许电流），按本电路所给数值，它最大能保护的电流为3A。（杨光）

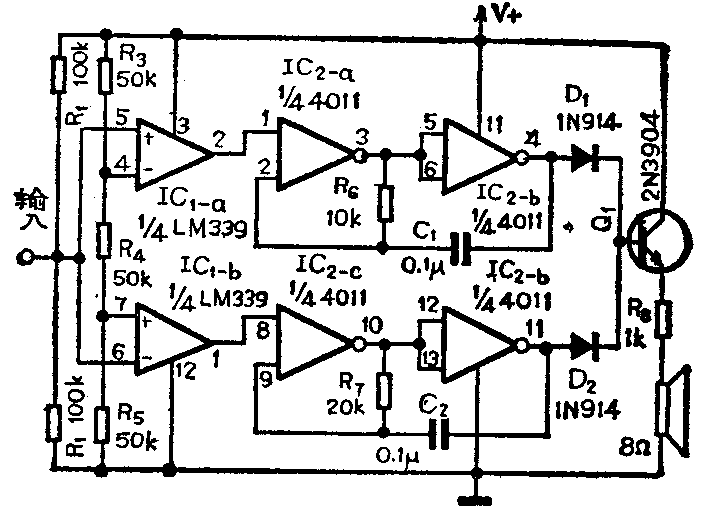

声响逻辑电平测试电路
当检查电路故障或测试密集电路板上的逻辑电平时，带有声响指示器的逻辑测试电路如图所示，它仅由两块集成块和一只三极管组成。用它检查线路故障式测试密集电路板上的逻辑电平较为方便。
该测试器对加到其输入端信号的逻辑电平提供声响指示。测试时，喇叭发出高音调时表示逻辑高电平，发出低音调时则表示逻辑低电平，如高低音调交替出现，就表示待测电路产生了振荡。
由于测试器的输入阻抗较高，所以不会降低待测电路的负载。该测试器还能用来检查TTL逻辑电路或CMOS逻辑电路的故障。（周联3嘁耄
