工作过程：图1中时基IC接成双稳形式。在刚接通电源时，由于C\(_{1}\)两端电压不能突变，使A点出现瞬时低电平，时基IC受触发而C点输出高电平，导致BG饱和使A点维持低电平不变，时基IC处于稳定的置位状态，此时双向可控硅TRIAC截止，开关处于关状态。同时由于IC内放电管截止，即IC的7脚对地近似开路，B点的电压因R5对C\(_{2}\)充电至约12V。
这时如按一下AN，B点的12V电压将通过AN加至A点，并很快使C\(_{1}\)两端电压充至大于2／3Vcc，时基IC复位，C点输出低电平，BG由饱和转变为截止，电源通过R\(_{1}\)、D3使A点维持高电平不变，时基IC处于稳定的复位状态，TRIAC导通，IC内放电管饱和使B点电压由R\(_{4}\)、R5分压得约3V（不足V\(_{cc}\)／3）。如此时再接一下AN，将使A点的电压对C2充电，由于R\(_{1}\)选得较大，而C1<<C\(_{2}\)，故A点出现瞬时低于1／3Vcc的电压，时基IC又被触发而变为置位状态。如此往复，每块一次AN，时基IC将由一种状态转变为另一种状态，推动可控硅实现开或关。
图1中C\(_{1}\)为抗干扰兼起始定位电容，因C1容量较大，能有效的把干扰和导线的感应信号旁路掉，故AB间的导线可根长，也无需用屏蔽线。C\(_{2}\)为延时电容，使时基IC在两个状态间转换时有一定的时间差，提高可靠性。

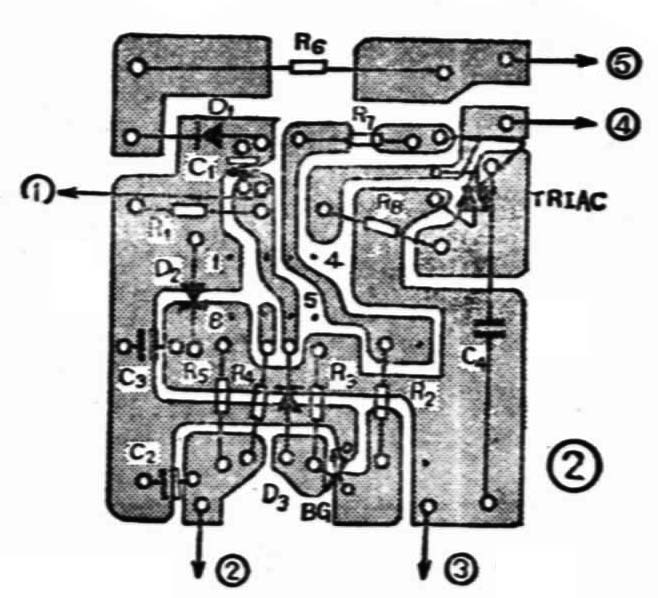

元器件的选用：图1中IC为555时基集成电路。双向可控硅TRIAC可视负载情况选用，也可用继电器代替。整流管D\(_{1}\)要求耐压大于400V。AN可用任何按钮开关，要求接触电阻小于1kΩ，耐压不低于250V。其余元件如图中所示。本开关只要元件数值准确，装配无误，一般无需调整。图1中的AN应并联使用，个数不限，需要多少处控制即可装多少个AN。因本开关与220V市电电网直接连接，故安装、使用和维修时应注意安全。（倪忠华）
