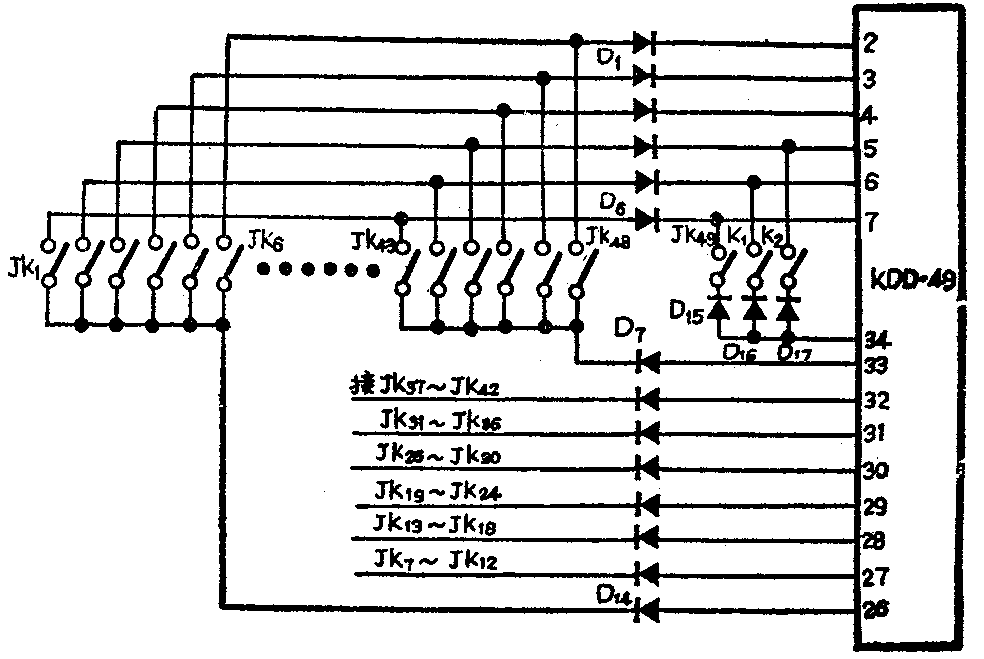

KDD－49芯片为旋律演奏电子琴电路，其2～7脚与26～34脚组成开关矩阵，49个音键开关共用去49个开关二极管。本人通过分析和试验，认为这49个二极管可简化减少到15个。方法是；在2～7脚与26～34脚上各接一开关二极管，2～7脚分别与6个二极管负极相连；空着6个二极管的正极。26～34脚分别与9个二极管正极连接，空着9个二极管负极。让空着的6个正极与9个负极组成不再含二极管的开关矩阵即可。也就是说，在KDD－49电路2～7及26～34脚上串入这15个开关二极管，原电路上的49个二极管便可以用导线短接了。简化后的有关电路如图所示。（武宪华）
