色信号处理和多功能集成电路的代换
这里所指的多功能集成电路主要是指近年来发展的新型大规模电视专用复合功能器件。此类集成电路大体有2种，一是将图象通道、伴音通道和行场扫描等各种小信号处理电路集成在一块芯片上，如IX0602CE、TDA4501、AN5150等；二是把行、场扫描等小信号电路与色度解码电路集成在一起，如IX0719CE、TA7698AP、μPC1423CA、M51338SP等。色信号处理集成电路和多功能集成电路的直接代换对照请参见表3。
扫描集成电路的代换

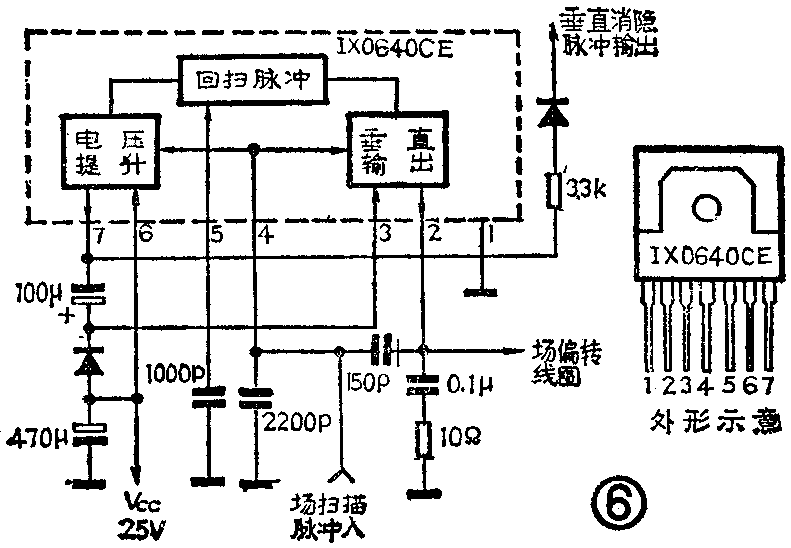

场扫描输出集成电路IX0238CE、IX0640CE和三洋的LA7830、日电的μPC1378H、松下的AN5515等具有相似的特性和外形，一般只要处理好个别引脚的外围电路即可相互代换。图6示出了IX0640CE的内电路框图、外形及应用电路。IX0238CE的应用电路相似于IX0640CE，只是通常将⑤脚直接接地。
上述5种场输出集成电路在互换时主要应注意下列问题。（1）IX0640CE及LA7830的⑤脚一般要串接一个1000～2000pF的电容接地；其余3种集成电路可直接接地。代换时若原电路与此不同，应予改动。（2）除AN5515外，其余4种集成电路在互换时不需改动引脚连线。若用AN5515与其余4种集成电路互换，也仅需把⑥、⑦脚连线互换位置即可。（3）5种IC虽然都是7脚单列直插塑封结构，但外形有所不同。因此有些集成电路在互换时需在原散热板上重新打孔后才能固定牢靠，保证激热良好。（4）连接在有些集成电路②～④和②～⑤脚间的电容（容量一般几十～几百pF）有改善场偏转电流波形的作用，代换后有时可作适当调整。

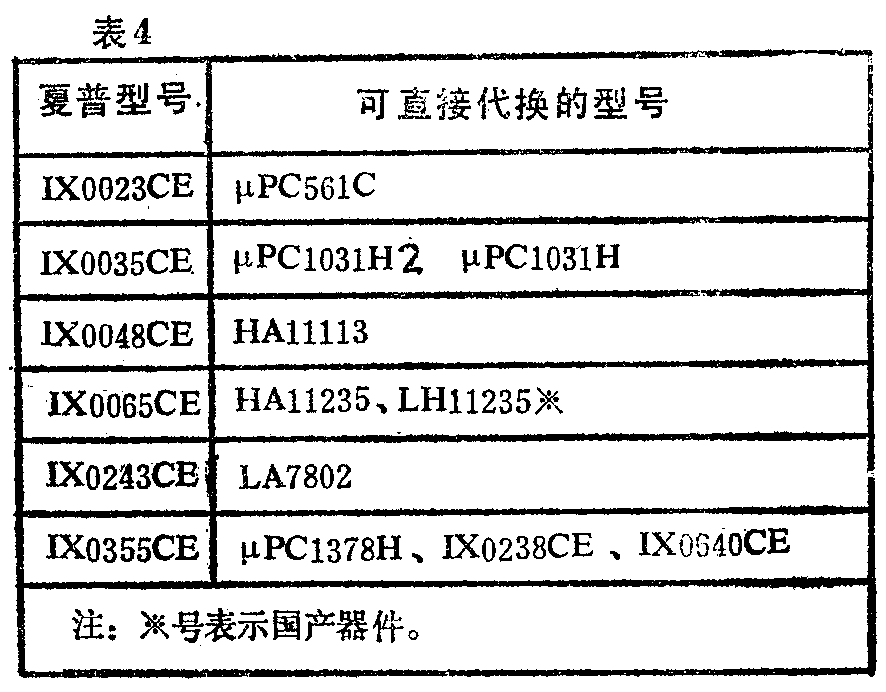

在扫描电路中，还有一些集成电路能与IX系列集成电路代换，见表4。
电源稳压集成电路的代换
IX0205CE应用在夏普C－1411DK等型彩电中。它采用类似于F2或T03型的金属圆壳封装结构,外形及引脚排序见图7所示。 IX0205CE损坏后除了可用STR450代换外，一般还可用分立元器件组装成相应电路子以代换，其成本仅是前者的\(\frac{1}{5}\)～1;6左右，且实践表明可靠性不亚于一般IX0205CE或STR450。代换电路参见图7。图中， BG\(_{1}\)为电压误差取样管，BG2为脉宽调制管，BG\(_{3}\)为开关调整管。BG1～BG\(_{3}\)的选用型号及β值要求均已示于图7中了。DW应选用稳定电压和电流分别为6～9V和不小于10mA的稳压二极管。代换时，先把图7虚线框内的电路焊装在一块印制板或胶木板上。随后在原IX0205CE的散热板上钻2个孔，再将焊装好的印制板固定在散热板上（一般固定在散热板的右侧较好）。最后把BG3固定在原装IX0205CE的散热板的位置上，经检查证实焊装无误后便可通电调试。一般可先用一个47kΩ电位器串一个10kΩ电阻代替R\(_{2}\)。调节电位器使电路输出主电压为115V。

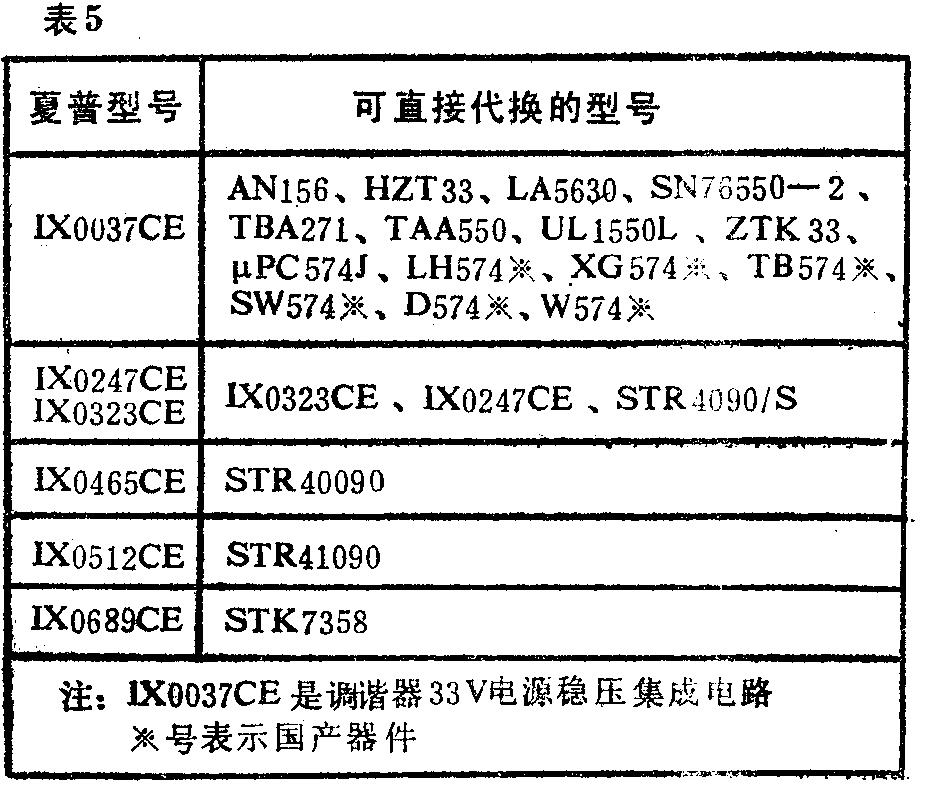

其它型号的电源稳压集成电路的代换见表5。
电调谐选台和遥控集成电路的代换
常用电调谐选台和遥控集成电路有8种，能与它们直接代换的集成电路如表6所示。
夏普彩电统一机芯简介
1．夏普NC－Ⅰ型机芯 该机芯是1983年的产品。它应用了IX0388CE、IX0304CE、IX0365CE、IX0238CE、IX0037CE和IX0308CE（厚膜电源稳压IC）六块IC。采用NC-I机芯的彩电很多，有夏普C－1405DK／CK、 C－1404DK、 C－1430MK／DK、C－1820MK、 C－1830DK、C－1820CK／DK、C-1813MK、C-1835DK、C-1836DK、C-1837DK、C－1843DK；凯歌7697、4703、C1836CK；天鹅C1430MK、C1820MK等牌号。
2．夏普NC—ⅡT机芯 该机芯是夏普公司1985年为我国设计的，应用了IX0718CE、IX0719CE、IX0640CE、IX0365CE、IX0689CE等IC。采用NC-IIT机芯的彩电，有夏普C－1826DK、虹梅WCD－25、飞跃47C2－2，凯歌4C4701、熊猫DB47C4及天鹅CS47－S1等牌号。
3．夏普NC－ⅢK型机芯 该机芯使用飞利浦2片型电路，即IX0602CE（TDA4501）、IX0603CE（TDA3560），系近期重点发展品种。(王德沅)
