NV－G33型录象机是松下公司生产的新机种之一。它的机械传动系统作了较大的改动，与以前生产的录象机相比有如下特点：
1.采用新型G型机芯，属半加载系统。当磁带插入时立即进入半加载状态，减少了重放加载时间。
2.省掉了加载电机和带仑电机，这两个电机的工作都由主导电机代替。为此增加了控制工作方式的螺线管。
3.主导飞轮尺寸比以往录象机小，而且惯性小，所以容易转换工作方式。为了确保在重放时主导电机转动平稳，附加一个主导刹车机构。
4.主导转子与卷带盘传动机构的传输采用塑料齿带轮。
5.鼓电机接地刷置上磁鼓之上，便于清洗。
6.采用小型直接驱动式鼓电机（简称LDD鼓），这是一种带有油片悬浮式直接驱动的鼓电视。与通常使用的滚珠轴承系统比较，减少了轴承间的距离，尺寸变薄。同时克服了摩擦问题，使99.99％的电机转动精度传递到磁鼓上。
7.将主导轴与压带轮的位置交换，让光洁度很高的主导轴与磁带带有磁粉的一面相接触，增加了磁带的寿命。为此增加了压带轮升降机构。
8.卷带盘、供带盘驱动系统都是靠齿轮传动，增加了可靠性。
9.机芯小型紧凑，前面板只有82mm高。体积只相当于一个小音座。
10.带盒仓不是独立的整件。不能随便拆下。
机械传动系统的工作原理

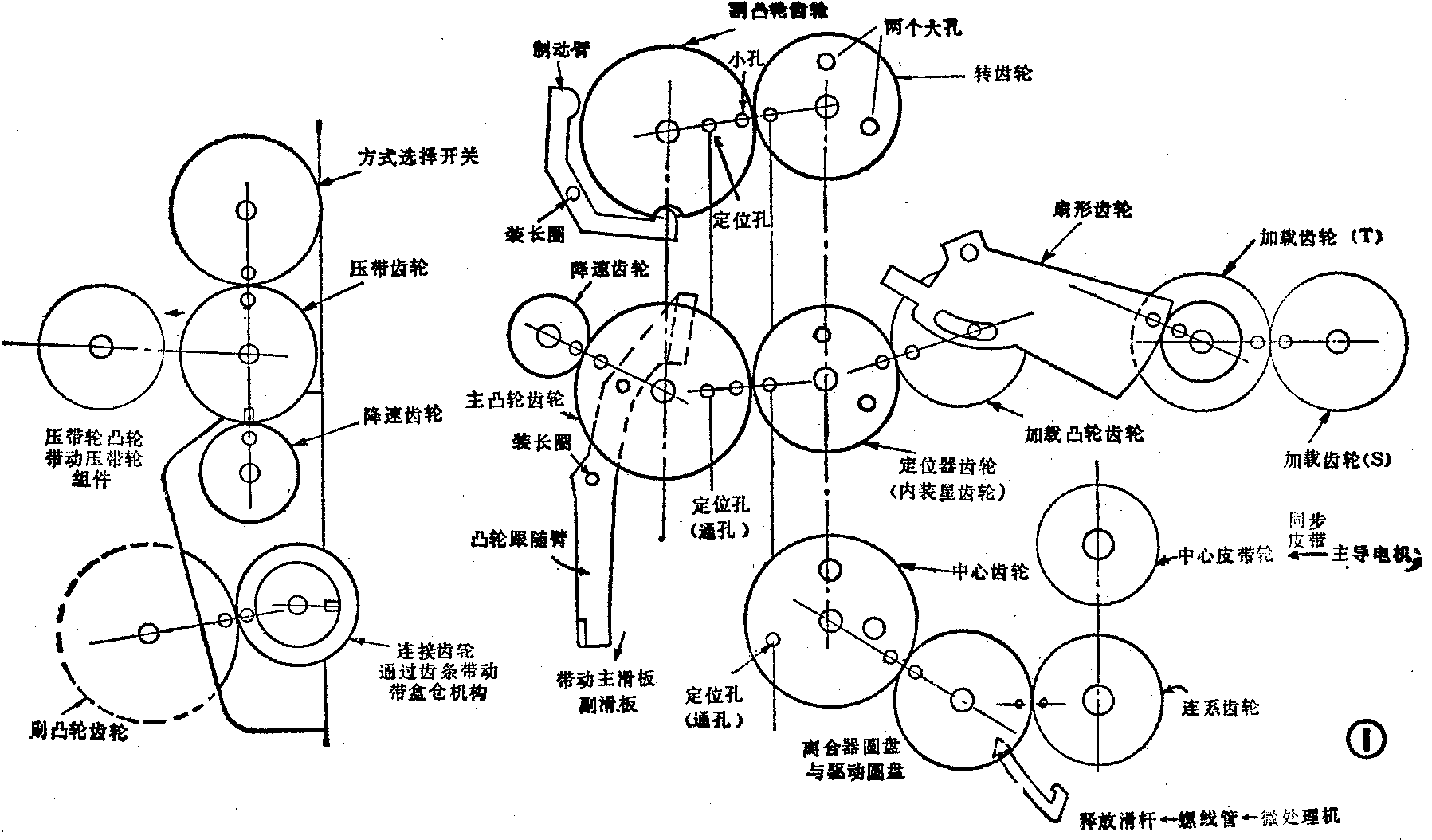

该机机械传动系统的工作由微处理机控制。它控制主导电机的正转、反转、转动开始时间、结束时间和转动速度。主导电机在不同时刻的转动能代替原来机芯中的带盒仓电机、加载电机的工作。模式选择开关及带盒仓开关时刻检测录象机的机械位置，并将检测的信息送到微处理机的输入口。图1示出了该机机械传动关系，图2为传动系统的结构平面图。从图1看出，它有3个凸轮齿轮，即主凸轮齿轮、副凸轮齿轮和加载凸轮齿轮。主凸轮齿轮控制加载机构和方式选择开关的工作，副凸轮齿轮控制带盒仓机构的工作，加载凸轮齿轮控制加载扇形齿轮的工作。主、副凸轮齿轮安装在同一轴上.转齿轮、定位器齿轮和中心齿轮是同轴的。离合器圆盘与驱动圆盘是同轴的，离合器圆盘齿轮的转动或锁住受释放滑杆控制，释放沿杆又受螺线管的吸合和释放而改变其位置，据线管的工作受微处理机控制。下边以该机两种工作方式为例，进一步说明传动系统的工作。
1.重放工作方式：当重放键按下之后，主导电机正转，通过同步皮带（塑料齿条带）带动中心皮带轮转动。由于连系齿轮与中心皮带轮同轴，连系齿轮带动驱动圆盘和离合器圆盘齿轮转动。由于螺线管的吸合，离合器圆盘齿轮处于转动状态，离合器圆盘齿轮又带动中心齿轮转动。由于定位器齿轮与中心齿轮同轴，所以定位器齿轮转动并带动主凸轮齿轮和加载凸轮齿轮转动。首先主凸轮齿轮通过凸轮跟随臂带动主滑板移动，使卷带副刹车工作，供带副刹车释放，主刹车释放。这样在加载过程中仅由供带盘拉出磁带，然后由加载凸轮齿轮带动扇形齿轮转动。扇形齿轮又带动加载齿轮（T）、（S）转动。加载齿轮（T）、（S）又分别带动导秆P\(_{2}\)、P3移动，把磁带送到磁鼓的附近。当P\(_{2}\)、P3导杆到位之后，主凸轮齿轮通过降速齿轮带动压带齿轮转动，压带齿轮带动压带轮组件开始下降并与磁带接触。同时压带齿轮还带动方式选择开关，使方式选择开关给微处理机送一个加载完成的信息，微处理机立即命令螺线管停止工作，通过释放滑杆使离合器圆盘锁住。除主导轴之外，其它转动部件停止转动。在主凸轮齿轮带动降速齿轮及压带轮组件下降运动的同时，还通过凸轮跟随臂带动主、副滑板移动并带动张力杆机构，使张力杆到位。整机进入重放方式。记录方式与重放工作方式大致相同，只是微处理机还要检测一下防误抹开关，当防误抹开关闭合时按记录键进入记录方式。反之，整机自动进入停机方式，然后将磁带弹出。
2.停机方式：一般有3种情况。
（1）在重放方式中按下停机（Stop）键，微处理机令螺线管工作，释放滑杆使离合器圆盘释放并转动，主导电机反转，定位器齿轮反转。主凸轮齿轮反转带动主滑板移动让供带副刹车脱开，卷带副刹车工作；张力杆复位，主凸轮齿轮带动降速齿轮和压带齿轮并使压带轮升起。此时定位器齿轮带动加载凸轮齿轮，并开始带动扇形齿轮转动，扇形齿轮又带动加载齿轮（T）、（S）反转从而使导杆P\(_{2}\)、P3卸载使磁带收回；当磁带回到半加载状态，微处理机发出信息，螺线管停止工作，离合器圆盘被制动，主导电机停转，整机进入停机方式。
（2）在快进或倒带方式接下停机键，微处理机发出信息令螺线管停止工作，离合器圆盘被制动，主导电机停转，整机进入停机方式。
（3）当磁带推入录象机时，带盒开关送给微处理机一个带盒入的信息，微处理机命令主导电机正转，通过同步皮带使中心皮带轮转动。微处理机使螺线管工作，离合器圆盘释放，中心皮带轮便带动连系齿轮、驱动圆盘、离合器圆盘和中心齿轮转动。主凸轮齿轮的转动受中心齿轮和定位器齿轮的驱动，并经降速齿轮、压带齿轮改变方式选择开关的机械位置。副凸轮齿轮受中心齿轮和转齿轮的驱动，并经连接齿轮带动带盒仓上的齿条移动，那么带盒仓也随之移动并降下。当带盒仓到达底部时，带盒开关给微处理机一个磁带完全降下的指令，微处理机将命令主导电机继续转动直到磁带为半加载状态，此时微处理机让主导电机停转，螺线管断电，离合器圆盘被制动。整机进入停机方式（stop）。在磁带推入录象机的过程中，主凸轮齿轮还带动主滑板运动从而使主刹车脱开。（未完待续）（文慧）
