带遥控彩电的遥控电路主要是由专用集成电路组成的。这里介绍在常见牌号带遥控彩电中应用最多的3套（6种）遥控发射器和接收器专用集成电路。
1．M50119P和CX20106
这两种集成电路应用在索尼KV－1882CH、孔雀KQ37－1432、孔雀KQ47－1882等型彩电中。
（1）M50119P

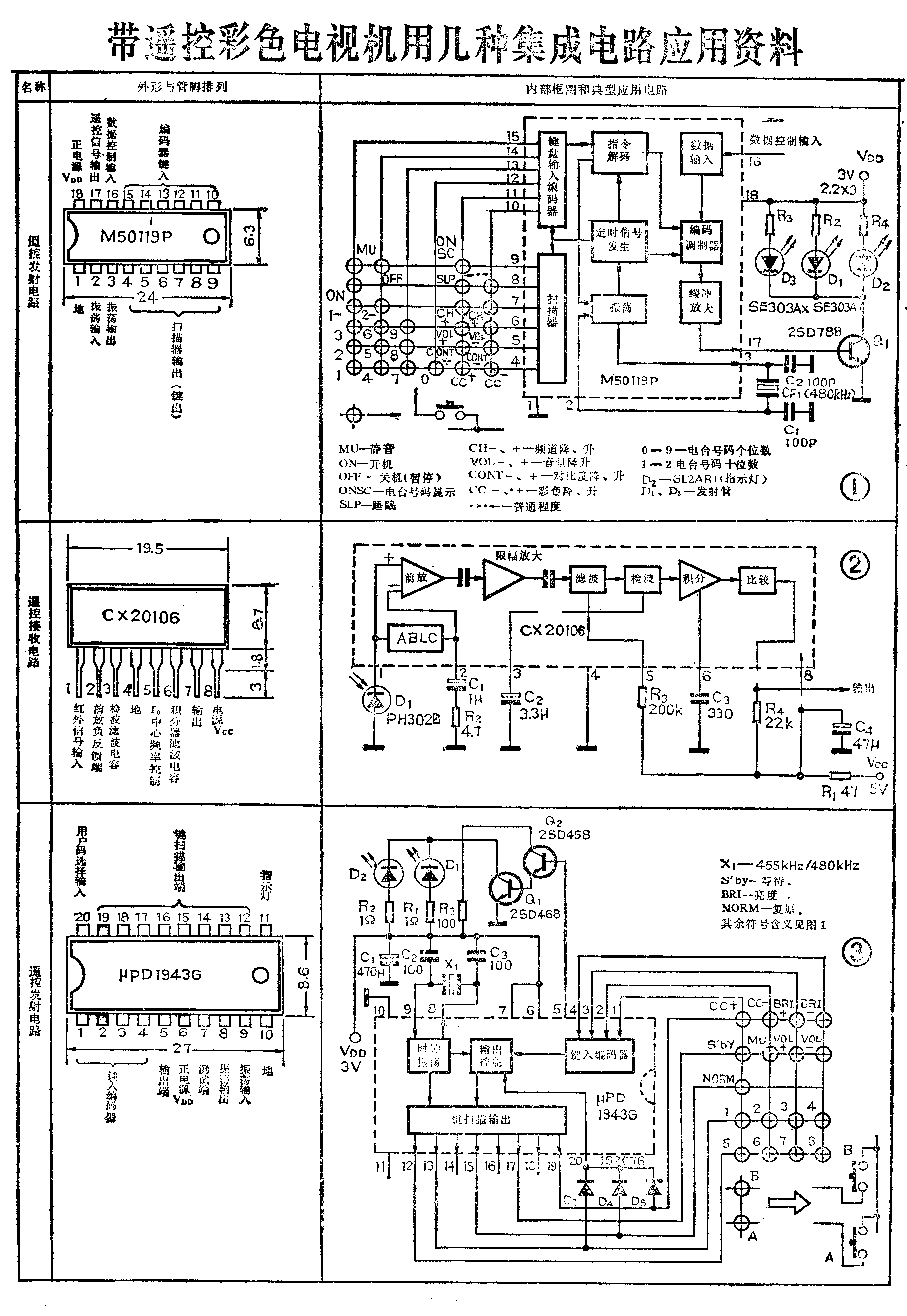

M50119P系日本三菱公司产品。图1中的应用电路即KV－1882CH等型彩电的完整的遥控发射器电路，其键盘输入部分是一个由M50119P的6个键入端（⑩～脚）和6个键出（扫描）端（④～⑨脚）所构成的6×6键盘矩阵，因而具有36个功能键位，可输入36个指令。不过图1电路仅用了26个功能，各功能键符号及说明见图中所注。使用发射器中若同时按下2个或2个以上按键，则输出“无效”，即一个键也不起作用。
M50119P的主要特点和参数如下：①因采用CMOS工艺技术，故功耗微小、电源电压低而范围大（2.2V～5.5V）。②集成度较高，外围元器件少，外接振荡元件（即CF\(_{1}\)）可用廉价的LC或陶瓷滤波器。③典型电源电压3V，电源电流0.1mA（最大0.3mA），不工作时电源电流1μA。④振荡起振电压2.2V。⑤最大允许功耗0.3W。
（2） CX20106
CX20106是索尼公司产品。 CX20106内部主要是一个红外遥控信号接收、放大和预处理电路，其输出信号经解调（检波）后被送到解码电路（常由微处理器组成），经译码等处理后再输出各种信号对彩电各有关功能进行控制，从而实现遥控。
CX20106的主要电参数如下：①电源电压5V（典型），最大17V。电源电流1.1～2.5mA（典型1.8mA）。②输出低电平0.2V。③电压增益77～79dB。④输入阻抗27kΩ。⑤滤波器中心频率f\(_{0}\)=40kHz（范围30～60kHz）。⑥允许功耗0.6W。
2．μPD1943G和LA7224
μPD1943G和LA7224，前者为遥控发射电路，后者为遥控接收电路（将在下期介绍）。两者常见于日立和福日牌彩电中，如日立CEP－323D、福日HFC－323等牌号。
（1）μPD1943G
μPD1943G系日本NEC公司产品，其内电路枢、典型应用电路（日立CEP－323D应用电路）、各脚功能如图3所示。它采用双列直插20脚塑封结构，外形与M50119P相似，故不再画出，只将具体尺寸示于图3中。μPD1943G有4个键入端（①～④脚）和8个键出端（～），故可构成4×8键盘矩阵，具有32种控制功能（另可有3种双按键功能），但图3中仅用了17种功能。μPD1943G的是用户码输入端，在与～间接入不同组合的二极管（如图3中的D\(_{3}\)～D5），将使同样用μPD1943G组成的遥控器具有不同的用户码，从而可防止它们之间产生干扰。
μPD1943G也是CMOS电路，其主要特点与M50119P相似，主要电参数如下：①电源电压3V（最大4V），电源电流0.1mA（最大1mA）。②输出电流13mA（V\(_{OH}\)=1.5V）。③允许功耗0.25W。
μPD1943G有一个参数相同的同类品μPD1913G，后者采用16脚双列直插塑封结构，比前者少3个键出脚和1个测试脚。μPD1913G可组成23功能（其中3个为双键功能）遥控发射器。此外，μPD1943G也有采用20脚双列扁平封装形式的。（未完待续）(兰德)
