简易稳压电源改造实例

🏠 首页 《无线电》杂志 1990年 🔗 第2期 🔗 第41页 分类:答读者问 🔗 冀沧 🔗

笔者利用手头一只JWD-B型晶体管稳压电源,稍加改造,可以扩展成多种用途。此电源外形尺寸为96×61×40mm。原电路如图1所示,印制板见图2。固定输出电压为9V,负载电流≤250mA时可连续使用。电源变压器B功率为4W。且有初、次级隔离层,非常运用于收音机、收录机和其它电子装置使用。现就各种应用场合的改制方法介绍如下。

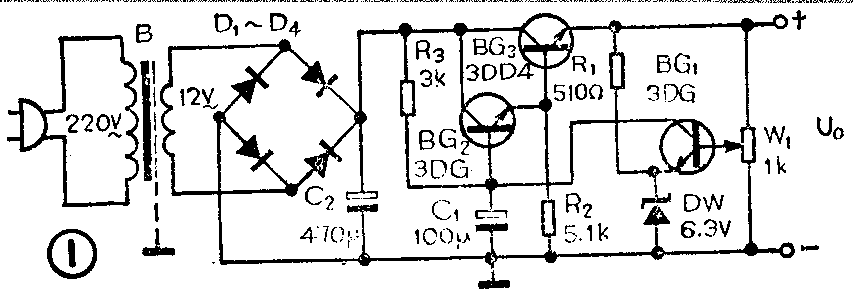

图1
图1 🔍原图 (853×305)

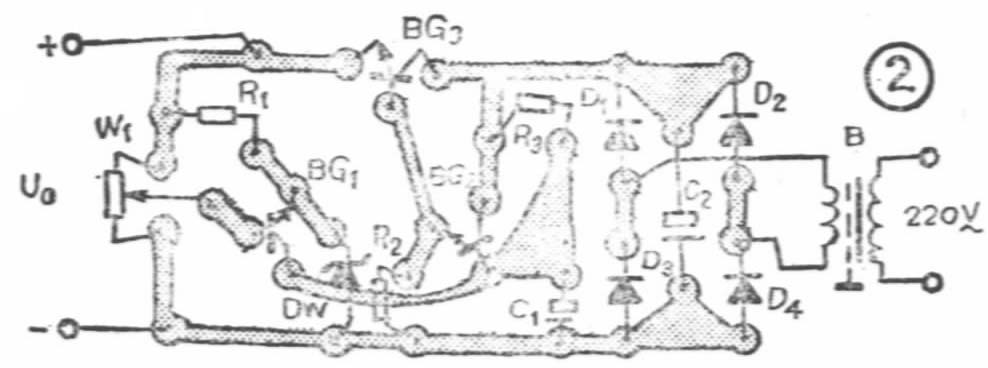

图2
图2 🔍原图 (988×368)

1.改制成12V稳压电源。由于原机DW稳压值为6.3V,只靠调整W\(_{1}\)将输出调到12V会使采样比大大降低,影响稳压性能。改制方法之一是将DW换成稳压值为9~10V的,再微调W1,使输出固定为12V。方法二是采用一块三端固定稳压器7812,按图3接线,原电路中只保留D\(_{1}\)~D4和C\(_{2}\),其它元件均焊下,7812安装在大功率管BG3原来的位置上,如图4所示,一定要注意引脚不可接错。将7812的接地端用一粗裸导线与电路的地端相连,如图4中虚线所示。采用7812会使稳压性能提高很多。注意:电路输出改为12V后,其最大输出电流降至200mA左右,这并非7812或BG\(_{3}\)不能输出这么大的电流,而是由电源变压器的功率所限制,但这也足以能满足一般电子装置的需要,尤其适于为以CMOS电路为主体的电子装置供电。

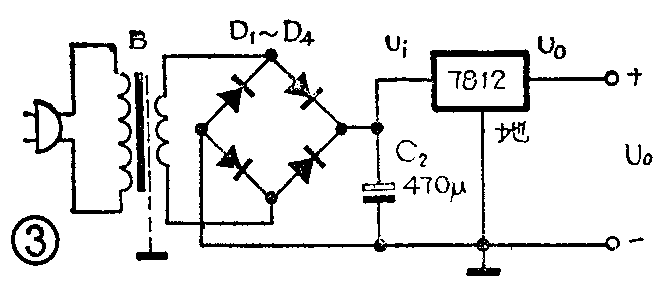

图3
图3 🔍原图 (661×285)

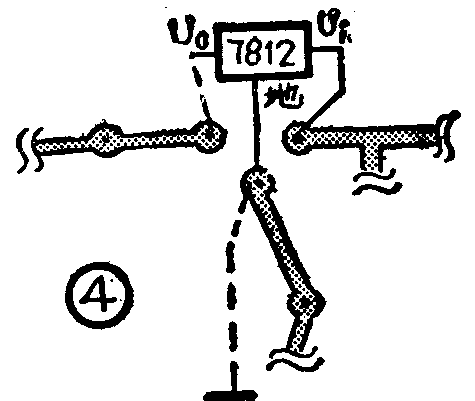

图4
图4 🔍原图 (475×401)

2.改制成6V、8V稳压电源。采用7806或7808按上例中方法二所述来做便可成功。注意,利用7806输出6V电压时,7806上压降约为7V,在满载输出时其功耗较大,故需加散热片。考虑到机壳内位置较空,可以将散热片面积适当加大些。如果拆下来的BG\(_{3}\) 无用,亦可将其直接用螺丝固定在稳压器上充当散热器。注意不要让散热片将稳压器引脚短路。

3.改制成4.5V“随身听”稳压电源。方法一是将DW换成稳压值为3V左右的,调W1使输出为4.5V,但此时调整管BG\(_{3}\)功耗增大,需加散热片以降低壳温。方法二是利用一片7805先得到输出电压5V,再串接一只二极管,如图5所示,此时输出电压U0\(^{′}\)≈4.5V;或用一片7806串接两只二极管,也可得到大约4.5V的输出电压,已足以满足实际需要。其安装方法与例1中方法二相似,只是要将输出端的印板割一刀以将二极管串入,二极管可直接焊在印板铜箔面。方法三是利用一片三端可调稳压块LM 317 T,按图6接线,此时输出电压U\(_{0}\)≈1.25(1+R2/R\(_{1}\))≈4.5V。注意:方法二和方法三中的稳压器均需加不小于30×20×2.5mm的散热片。(冀沧)

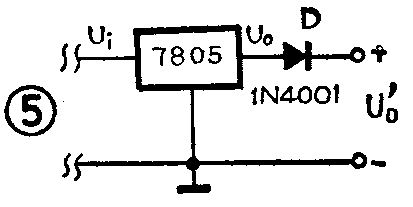

图5
图5 🔍原图 (413×207)

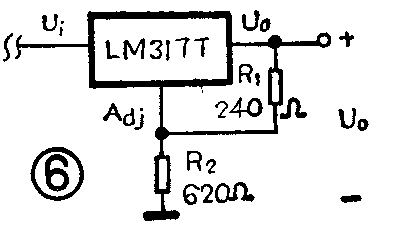

图6
