一、填空题
1．二进制-、逻辑值-，断开-、闭合-，低-、高-，截止-、导通-，灭-、亮-。
2．脉冲幅度U\(_{m}\)-,脉冲周期T-，脉冲宽度tk-，脉冲前沿t\(_{r}\)-，脉冲后沿tf-。
3．正-，负-，或-。
4．记忆（或存贮）-，一类是基本R—S触发器-，另一类是钟控触发器-，如寄存器-，移位寄存器-，计数器-，节拍脉冲发生器-。
5．上升沿-，保持原态不变-，与输入端D相同-。
6．下降沿-，保持原态不变-；①0-，②1-，③保持原态-，④翻转-。
7．①2-、②3-、③4-、④4-、⑤5-。

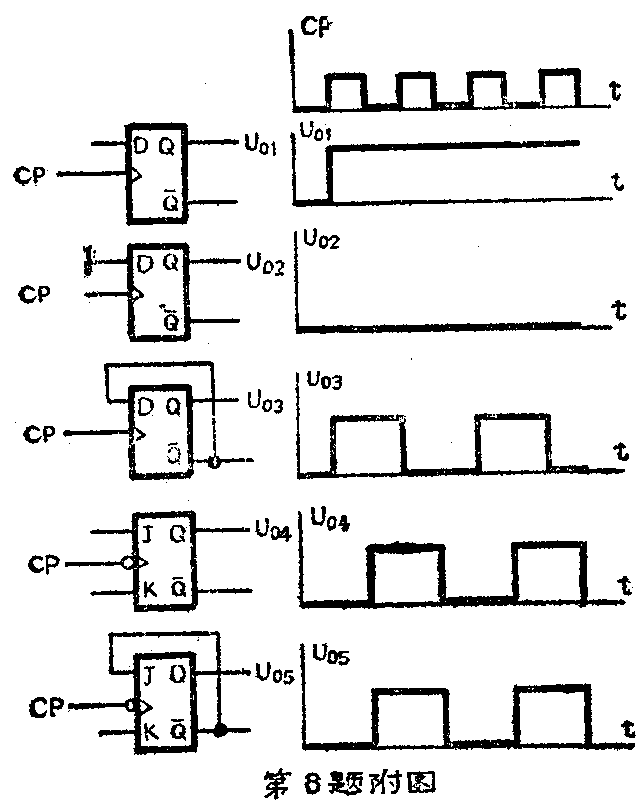

8、各个触发器的输出波形如下图：
9．①基本R－S触发器-。A：S--、B：R--、C：Q-、D：Q--。
②钟控R—S触发器-。A：S-、B：R-、C，Q-、D：Q--。
③微分型单稳触发器-。A：U\(_{i}\)-、B:U0-。
④积分型单稳触发器-。A：U\(_{i}\)-、B:U0-。
⑤RC环形振荡器-。A：U\(_{0}\)-。
10．金属氧化物半导体场效应管-、互补-、PMOS增强型-、NMOS增强型-。
二、选择题
11．①D-、②C-、③G-、④F-。
12．①B-、②G-、③C-、④D-。
13．①C-、②D-、③G-、④F-。
14．①E-、②G-、③D-、④B-。
15．①A-、②B-、③D-、④E-。
16．①0-、②1-、③1-、④0-。
17．①0-、②0-。
18．A-。
19．B-。
2-。
三、计算题
21．①11000-。
②10001111-。
③1 1 1 1-。
④1 0 0 1-。
22．①（1100101）\(_{2}\)、（000100000001）2-10
②（1000000110）\(_{2}\)、（010100011000）2-10
23．①（173）\(_{1}\)0、（000101110011）2-10
②（257）\(_{1}\)0、（001001010111）2-10
24．①（11111111）\(_{2}\)、（FF）16
②（11111010110）\(_{2}\)、（7C6）16
25．①Z=AA B-
=A（A--）---。
②Z=B-C--C-D
=B-（C＋C-）-D＝B--D
=B-（1＋AD-。
26．①AB＋A-C＋BCD＋B-C
=AB＋A-C＋B-C＝AB＋C（A--）
=AB＋CAB-=AB＋C
-＋BC--
=AB-＋BC--＋C-A＋B-C＋A-B
=A-B＋B-C＋C-A

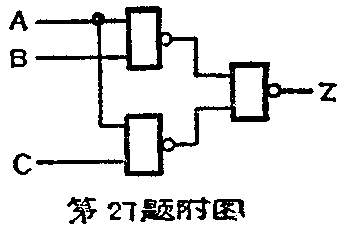

27．Z=ABC-C＋ABC-=ABC＋ABC-C＋ABC-
=AC（B＋B-）
（C＋C-）=AC
=AB-·AC-

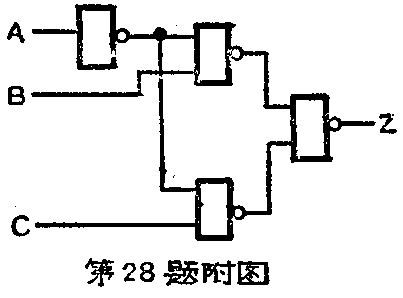

28．Z=A-B-C＋A-BC--BC
=A-B-C＋A-B（C＋C-）
=A-B-C＋A-B
=A--C＋B）
=A-（B＋C）
=A-B＋A-C
=A-B·A-C
29．Z\(_{1}\)=AB--B
Z\(_{2}\)=（A＋B）（A--）=AA--B--
=AB--B=Z\(_{1}\)
Z\(_{3}\)=AB＋A-B-＝AB·A-B-
=（A＋B）（A--）=Z\(_{2}\)。
30．T\(_{1}\)=2.2×1000×1000×10\(^{－12}\)
=2.2×10\(^{－6}\)f\(_{1}\)=0.45MHz
T\(_{2}\)=2.2×100×1000×10\(^{－12}\)
=2.2×10\(^{－7}\)f\(_{2}\)=4.5MHz
频率范围为450千赫～4.5兆赫。
四、问答题
31．CP脉冲是数字电路的指挥信号，它能使整个电路严格按规定的时间顺序进行工作。同时它在电路中还起着时间标准的作用。
32．TTL与非门输入端悬空，也就是多发射极管T\(_{1}\)的发射极开路。悬空的发射极不可能有电流流通，从逻辑效果上看和接高电平是等效的。
33．逻辑符号图中的小圆圈是逻辑否定符号，又称应相符。在门电路中，它的一个意义是表示反相，例如与非门的输出端比与门多一个小圆圈，表示它的功能是“先与后非”。另一个意义是表示低电平有效，例如三态门的控制端有一小圈，表示必须在控制端上加低电平才能使三态门正常工作。在触发器中，它的一个意义是表示低电平有效，例如D触发器的置0端R-上有一小圆圈，表示必须加上低电平才能使触发器置0。另一个意义是表示触发方式，例如J－K触发器的CP端有一小圆圈，表示它是在C P脉冲的下降沿触发的。
34．触发器在工作时K是断开的。这时电容C上被充电，R-\(_{D}\)端加的是高电平。当开关K闭合时，电容C放电，R-D端为地电位即低电平0，于是触发器被置成零。
35．所有的键都不按下时，所有的二极管都不导通，P\(_{3}\)、P2、P\(_{1}\)、P0线上都是低电位，输出的数码是0000。按下数字键“0”时，输出也是0000。按下“1”时二极管D\(_{1}\)导通，P0线成高电平，输出是0001。按下“7”时，二极管D\(_{1}\)0、D11、D\(_{12}\)导通，P2、P\(_{1}\)、P0线成高电平，输出是数码0111。可见输出端得到的就是和数字键相对应的8421BCD码。

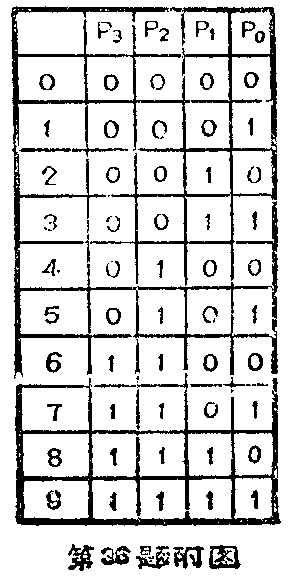

36．真值表如图。它的输出是2－4－2－1BCD码。
37．TTL与非门的主要特性参数有：输出高电平U\(_{OH}\)、输出低电平UOL、开门电平U\(_{ON}\)、关门电子UOFE、输入短路电流I\(_{SE}\)、输入交叉漏电流IRE、扇出系数N\(_{O}\)、平均传输时间tpd。
38．设使用的是阴极接地的LED数码管。现要求显示“19：20”、数码管的输入代码是：
“1”：1111001（79H）
“9”：0010000（10H）
“2”：0100100（24H）
“0”：1000000（40H）
39．先按图列出逻辑式：
J\(_{0}\)=K0=1
J\(_{1}\)=K1=Q\(_{0}\)Q3
J\(_{2}\)=K2=Q\(_{0}\)Q1
J\(_{3}\)=Q0Q\(_{1}\)Q2，K\(_{3}\)=Q0
①从J\(_{0}\)和K0的逻辑式看，触发器C\(_{0}\)是每个CP翻转一次。②在0～7时，因为Q-3=1，所以C\(_{1}\)只在Q0=1时翻转，即每2个CP一次；在8和9时，Q-\(_{3}\)=0，C1不变。③因为J\(_{2}\)和K2都等于Q\(_{0}\)Q1，所以只有当Q\(_{0}\) 和Q1都为1时，C\(_{2}\)才翻转，即每4个CP一次。④分析J3和K\(_{3}\)的逻辑式，当数字为0～6时，Q0、Q\(_{1}\)、Q2 中总有一个是0，所以J\(_{3}\)=0，K3=Q\(_{0}\)。按J－K触发器的特性表，在J3=0时，如K\(_{3}\)=1，C3被置成0；如K3=0，C\(_{3}\)保持原态即仍维持0态。在数字7时，J3=K\(_{3}\) =1，所以当第8个CP来到后，C3翻转，计数器成为1000。第9个CP来到前，J\(_{3}\)=K3=0，所以第9个CP来到后C\(_{3}\)仍为1态，当第10个CP来到后，C3被置成0，计数器又恢复0000状态。
40．①V\(_{DD}\)和VSS不能接反；②调试时应该先接电源后加输入信号，关机时应该先撤输入信号再切断电源；②输入端不允许是空；④输出端不允许直接接V\(_{DD}\)或VSS。（俞鹤飞）
