本文介绍的高精度全自动稳压逆变器具有以下的特点：①由电路自动完成市电稳压、蓄电池充电和市电与逆变的相互切换。②逆变输出时，采用脉冲宽度调制稳压方式、转换效率高，负载特性好。满载与空载时，电压变化不超过±10％。③交流供电时稳压范围宽。当输入电压为170V至270V时，输出电压为200V至240V。④采用先恒流，后恒压的充电方式，充电安全可靠。⑤当市电电压低于170V时，本机自动由市电供电转为逆变供电。⑥有完善的自保护功能。⑦本机的所有工作状态均在面板上有显示，一目了然。

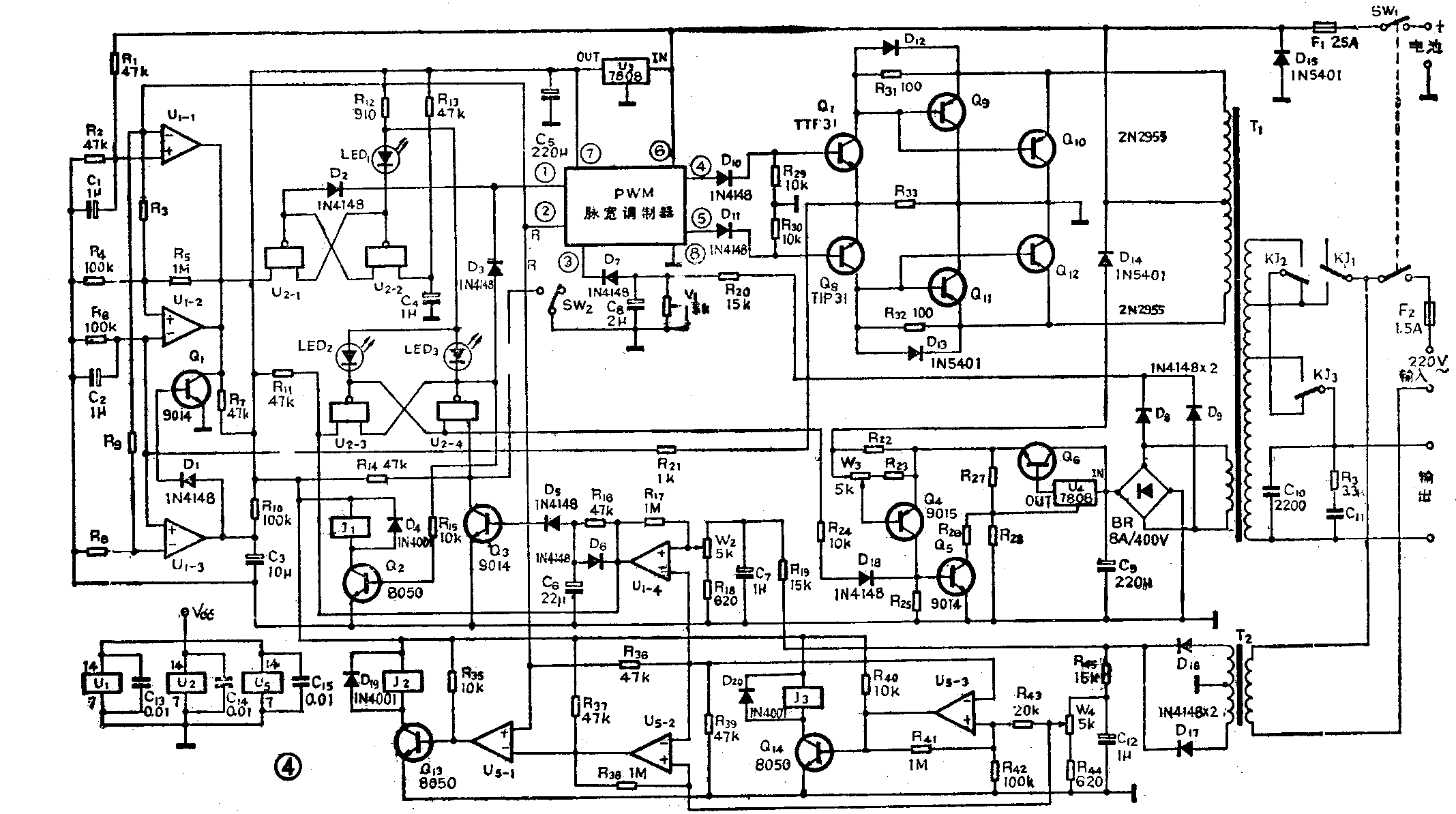

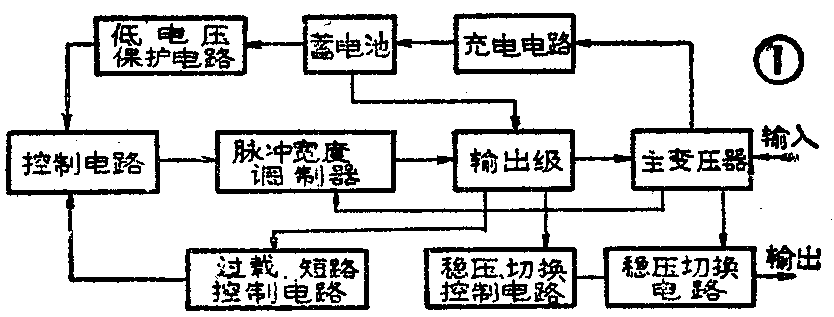

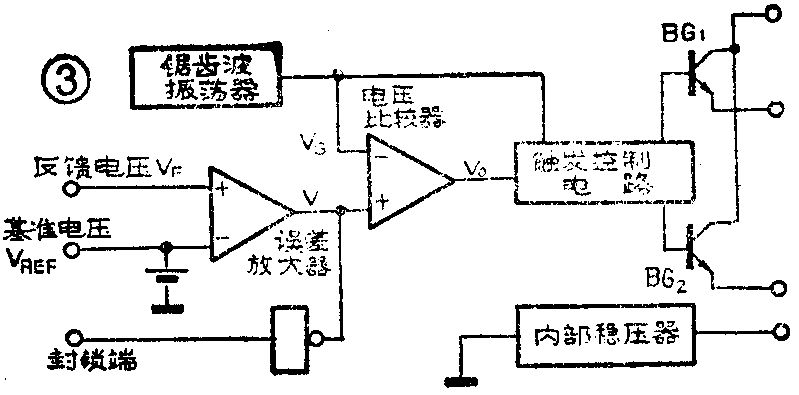

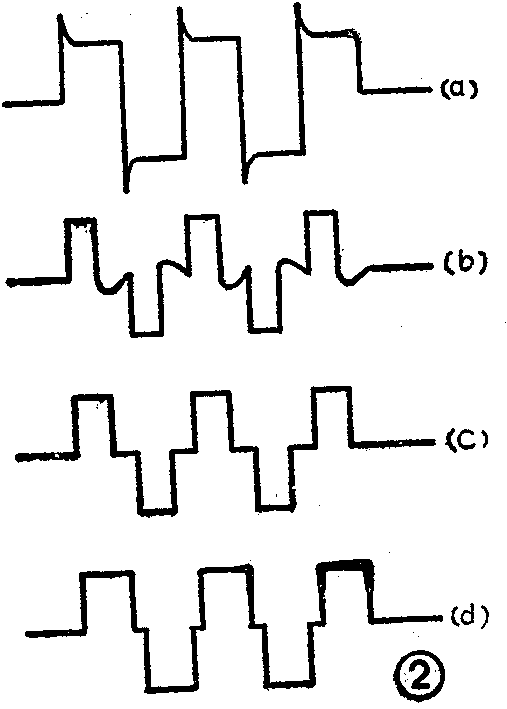

本机主要由稳压电路、PWM逆变输出电路、检测及保护电路、充电电路等四部分组成，见图1。核心部分为脉宽调制电路。这种调制方式，在固定脉冲频率的前提下，通过对输出晶体管的导通、关断时间的长短进行控制，即控制占空比，实现稳压。图2b为空载时的波形，此时脉冲宽度最窄；图2c为轻载时的波形；图2d为重载时的波形，此时脉冲宽度变宽。脉宽调制稳压电路不仅可以调整因负载轻重而引起的电压起落，还可以调整由于蓄电池电压变化而引起的输出电压波动。本机的脉宽调制电路部分由锯齿波振荡器、基准电源、误差放大器、比较器、触发控制电路及BG\(_{1}\)、BG2输出晶体管组成，见图3。当把锯齿波电压送到电压比较器的反相端，与同时送到同相端的误差放大器的输出电压比较时，输出端可得到一系列具有一定宽度的短形电压脉冲。该电压脉冲送入触发控制电路，形成相位相反、脉宽相同的输出脉冲，以驱动BG\(_{1}\)、BG2。触发控制电路，保证在脉冲宽度最大时，BG\(_{1}\)、BG2不会同时导通，这样也就保证了工作于大电流状态的输出晶体管不会被烧毁。误差放大器能将反应逆变器输出情况的反馈信号V\(_{F}\)与基准电压比较并放大，输出电压至电压比较器，以控制其输出脉冲的宽度。当VF 降低时（如负载加重、蓄电池电压下降引起的输出电压下降），误差放大器的输出电压也下降；电压比较放大器的输出脉宽增加；输出电压回升到预定值。当交流输出增高时（如负载减轻等），误差放大器的输出电压上升；电压比较器的输出脉宽减小，输出电压降到预定值。这就是脉宽调制式逆变器稳压的简单原理。图4为整机电路图，其中的方框部分，即为脉宽调制器。第1脚为封锁端，高电平时，整个脉宽调制器不工作，只有当第1脚为低电平时，逆变器才工作。第2脚为基准电压输出端，供外围电压比较器作基准电压使用。第3脚为反馈电压输入端。第4、5脚为驱动晶体管发射极的输出端。第6脚为BG\(_{1}\)、BG2晶体管的集电极，接至电源正极。第7脚为内部电路供电端。第8脚为接地端，改变W\(_{1}\)的阻值可调整逆变输出电压的幅度。在图4中，U2-3和U\(_{2}\)-4组成控制“市电”至“逆变”状态转换的双稳态电路。U1-4是市电电压比较器。当市电突然中断或电压低于170V时，U\(_{1}\)-4输出低电平，U2-3、U\(_{2}\)-4双稳态电路迅速翻转，逆变器开始逆变输出，保证供电不致中断。此时，LED3 灯亮，表示本机处于逆变状态。市电恢算或电压回升时，U\(_{1}\)-4输出高电平，约经1.5～2秒，U2-3、U\(_{2}\)-4翻转，逆变器停止逆变，恢复市电供电，LED2（市电正常）灯亮。R\(_{16}\)、C6、D\(_{6}\)组成延时电路，避免在市电频繁通断或电压在170V左右来回波动时，继电器触点反复通断，引起输出电压不稳和触点烧死现象。U2-1和U\(_{2}\)-2组成故障保护部分的双稳态电路。开机时，由于有R15、C\(_{4}\)构成的起动电路，整机正常工作。平时，本部分不介入，只有当机内或机外发生故障时，才起保护作用。U1-1及外围元件组成蓄电池放电下限比较电路；U\(_{1}\)-2组成短路保护电路；U1-3及外围元件组成过载延时保护电路。即当超负荷120％～150％发生后0.8秒，保护才生效。这样就保证了在逆变状态下，开启彩电、白炽灯等冲击电流较大的负载时，不会因短时间过载，使保护电路误动作。U\(_{1}\)-1；U1-2、U\(_{1}\)-3起作用时，都使U2-1、U\(_{2}\)-2翻转，逆变电路停止工作，LED、（电池电压过低、过载）灯亮。

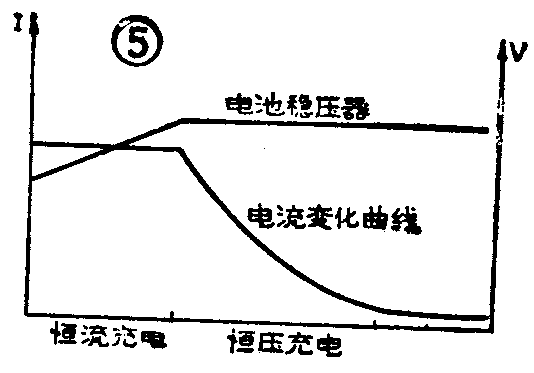

本机在充电过程开始时，蓄电池电压较低。采用1／10～1／5电池容量的充电率以恒流充电，使蓄电池端电压逐渐上升。当端压升到14V时，充电过程进入恒压状态，充电电流逐渐减小。当充电电流下降到某一值后，将保持在一个很小的数值上，进入饱和充电过程。这个很小的充电电流将补偿蓄电池的自放电损耗。这种充电方式对保护蓄电池的容量和寿命非常有益。图5中的U4、Q\(_{4}\)～Q6、R\(_{22}\)～R28、组成这种先恒流，后恒压的蓄电池充电电路。在充电过程中，充电电流的变化及蓄电池的端电压变化，如图5所示。
市电供电时的交流稳压电路由U\(_{5}\)、J2、J\(_{3}\)及外围阻容元件构成。市电电压在170V至280V间变化时，空载输出可稳在210～235V之间。T2为电压传感器（实际上即一小变压器）。U\(_{5}\)-1、U5-2和U\(_{5}\)-3构成的电压比较电路，控制J2、J\(_{3}\)切换T1的初级绕组，从而实现稳压输出。
本机电路以采用通用元器件为主。图4中，U\(_{1}\)、U5为4电压比较器LM339；U\(_{2}\)为4与非门CD4011；U3、U\(_{4}\)是7808三端＋8V稳压器；BR是8～10A／400V整流桥。继电器的触点电流应大于2A。本机通用性很强，只要换用不同的输出管即可制成各种功率的逆变器。对于不同的输出功率值，选用输出管Q4～Q\(_{12}\)的原则是：BVceo＞100V；总P\(_{CM}\)应大所要求的逆变输出功率；总ICM大于整机工作电流并留有一定余量。若单只管子参数不够，可并联使用或用模块。另外，对于不同功率的逆变器，T\(_{1}\)也应作相应的改变。
本机若焊接无误，只需做以下几项调整即可正常工作：①调整W\(_{1}\)使逆变空载输出电压为225V。②调整W2，使市电低于170V时，机器自动将市电输出转为逆变输出。③调整W\(_{4}\)，使市电输入电压在170V～280V之间变化时，输出在200V～240V之间。至此，这台全自动稳压逆变器就装成了。要注意的是，用12V蓄电池供电，本机可制成50W到300W的逆变器，超过300W的逆变器不宜用12V直流电源，应提高直流电源电压，电路也要作相应改动。(朱中伟)
