PC—81微机简易输出接口

用3块74系列TTL电路和8个晶体管组成的输出接口，可通过编程输出PC－81微机的D总线数据以实现一些控制功能。它的结构简单，适于爱好者自制、实验。

1．原理：PC－81机已将喇叭、录音机、监示器等外设地址定为FXH（X为5、6、E、F等），为了避免地址冲突，我们把所加的数据输出接口的地址定为2XH（X选为0、4、8），以A4是否为0来决定是否对它寻址，由IORQ-和WR-线控制数据输出到接口上。线路见图1。

IC\(_{1}\)为三态缓冲器。当地址为2XH时，A4=\(_{2}\)3\(_{5}\)可通过它缓冲后加到IC2译码器74LS138的A、B、C端。在输出指令周期，IORQ-=WR-=0，IC\(_{2}\)有译码输出。当选输出接口地址为28H（即十进数40），A2=\(_{3}\)=1，A5=1，则Y\(_{6}\)=0。在输出指令周期结束时，IORQ-和WR-升高为1，Y6也立即升高，D总线上的数据即打入IC\(_{3}\)三态8D触发器，由于其OUT端已接地，故数据立即输出。晶体管BG0～BG\(_{7}\)的通断状态就由这数据的各位而定，其C极所接的LED0～LED\(_{7}\)也就根据总线数据而亮、灭。IC3的数据一直保持到下一个输出到此接口的指令为止。为了不过分增大微机本身的电源负荷，故除了IC\(_{1}\)～IC3的工作电源5V直接接自微机外，LED\(_{0}\)～LED7的电源为外接9V电源。

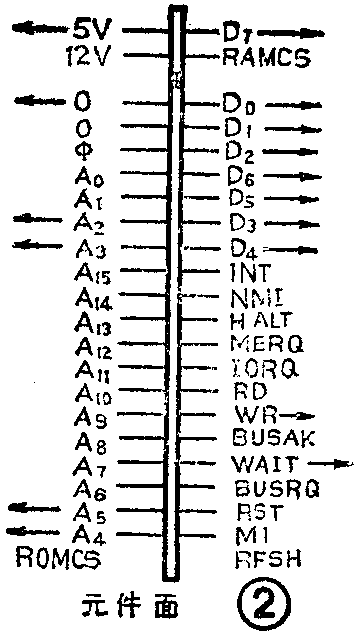

2．制作：因元件较少，故把IC\(_{1}\)～IC3、BG\(_{0}\)～BG7及电阻装在一块小电路板上。LED\(_{0}\)～LED7可装在板外并按需要排列或装饰，再以软线引至电路板。9V电源容量由“外设”而定，如仅控制LED\(_{0}\)～LED7，则其电流为50mA即可，如控制继电器，则其容量要根据情况增加。IC\(_{1}\)～IC3均可在电子器材商店购到。BG\(_{0}\)～BG7可用HFE较大的普通硅管3DG\(_{6}\)、9014等。如要驱动较大的负载，也可以用中功率管。因IC3的负载能力较大（高电平最大输出可达2.6mA）故这样做没有问题。PC-81的A（地址）、D（数据）、C（控制）各总线均在其印制板后方引出，排列见图2。因合适的44线插座不易购到，可用磷钢片和塑料板自制。如自制有困难，则直接在印刷板上用多股软线焊出也可，但所用的16根线必须反复核对并作好标记，焊接时电烙铁外壳要接地以防损坏主机元件（或把集成块拔下后再焊接）。

3．调试：安装接线完毕后，经反复检查无误则可接好微机、外接电源、显示器，并接通微机电源。用万用表检查各IC的5V是否正常及LED\(_{0}\)～LED7的9V电源，以上均无问题，则LED\(_{0}\)～LED7均灭，再进行程序试验。其步骤是：

从而划出地址18381至18431的一块内存存放机器语言子程序；

④运行此小程序，则显示器上出现TEST后，LED\(_{0}\)～LED7应全部点亮。如未能全部点亮，除检查接线是否正确外，还要用PRINT PEEK 18381至PRINT PEEK 18386顺序检查地址18383至18386中的数据是否为0、62、255、211、40、201。若不对则再次用POKE打入正确的数据。

4．应用例：例如可设计一个如下的彩灯点灭图案：

并使暗灯循环向右移动。为此，可先对新增接口地址28H（十进数40）输出11100111，即十进数231，经延时后使累加器A中存入的此数作循环左移，每移动一位输出一次，并反复进行。其相应的机器语言子程序及Z80助记符如下（均以十进制数书写，因PC－81只能打入十进数）

用POKE将上述机器语言打入后即可在运行一小段BASIC后运行U= USR 18382的子程序，从而使LED\(_{7}\)～LED0即顺序循环亮灭。(卫小鲁)
