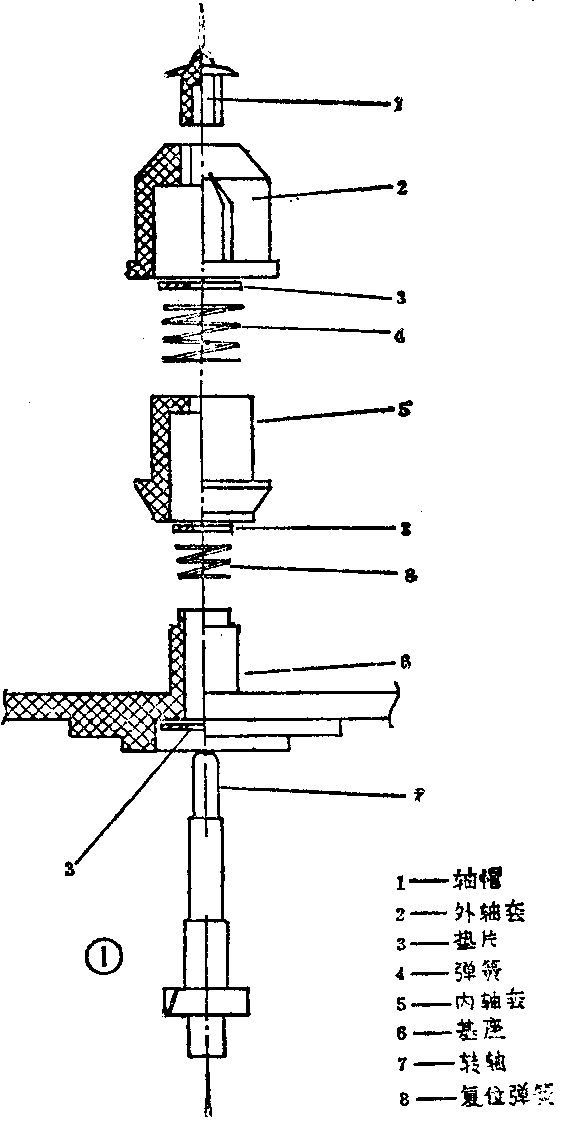

本文以东芝KT－4016型袖珍收录机的供带轮为例说明其结构和工作原理。该机的供带轮轴同时又兼作快速倒带按键，具有双重功能。图1是供带轮轴的结构图。图中的轴帽是一个内有圆孔的外六角形结构，侧壁开有一条细缝，内圆紧套在转轴的上端，外六角形与外轴套配合，转轴就是通过轴帽把转矩传到外轴套。而外轴套又套在内轴套上，再一起套在基座上，相互间为滑动配合。同时它们之间还可作轴向移动。

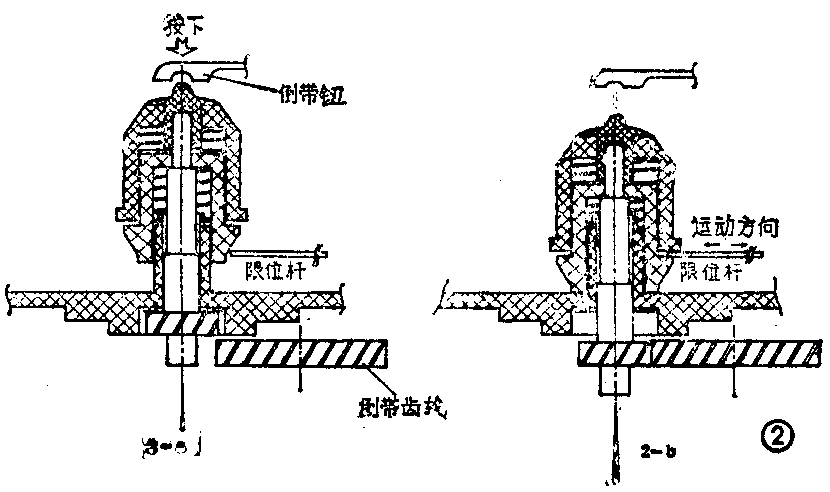

图2是工作时的两种状态。工作原理如下：正常放音或快速送带时，外轴套与内轴套为一个自由轮，跟随着磁带转动，如图2－a所示。当按下位于磁带仓面板上的倒带钮（它是一塑型薄片）时，通过它的变形使盒内轴帽连同转轴被接下约2mm，转轴下部的齿轮与倒带齿轮啮合，转轴被带动快速旋转，通过轴帽使外轴套向倒带方向旋转；同时内轴套被安装在机芯基板上的限位杆卡住，限制转轴齿轮的轴向位置以保持与倒带齿轮啮合，图2－b表示快倒状态。当按下停止键时，限位杆向后退出，内轴套在复位弹簧作用下沿轴向上升，并带动轴帽、外轴套、转轴一齐移动，回到图2－a所示的位置，转轴齿轮脱离与倒带轮啮合，“快倒”停止。
这种倒带机构的结构小巧、精细，转轴仅有一根火柴梗粗细，使用一段时间后很容易出现故障。由于转轴和轴帽是紧配合连接，结合面积小，强度不足，在内轴套复位时，常常受到复位弹簧的冲击而相互间发生轴向移动，严重时使轴套脱离转轴，导致转轴落入机芯内部而无法使用。出现这种故障时可将机壳拆开，按图1的顺序把构件依次装上，在加套轴帽前向其内孔中加入一滴氯仿（最好用注射器注入），然后与转轴套紧，静置数十分钟后便可使用。该部分结构件均为塑料件，若有破裂、折断等，均可用氯仿或205快干胶粘接修复。(尹红 龚明珂)
