一台JVC7696VRGK彩电，无光、无声，但屏幕字符显示正常。
故障分析：屏幕字符显示正常，表明电源电路、中央处理机是正常的，由TA7698AP和TA 7680AP组成的主板电路也基本无问题，故障可能在微机接口电路的“消音”、“消光”电路。

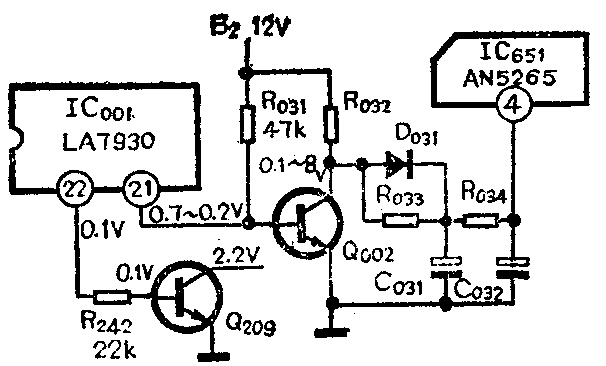

检修：测得接口集成电路LA 7930的电压和电压正常；脚电压为7.5伏，正常应为0.1伏；按下遥控盒的音量升或降健，电压为0～4伏，变化正常，但脚为0.85伏固定不变（正常应为0.2～0.7伏变化）。有关电路如图所示。查Q\(_{2}\)09和Q002是好的。判定是LA7930内部的“消音”、“消光”电路损坏。
由于此集成块比较难买，所以只好作应急修理。焊开LA7930的脚与Q\(_{2}\)09基极之间的电阻R242，即切除已坏了的开机或转换频道时的两秒钟“消光”功能，使Q\(_{2}\)09一直截止，即光栅恢复正常，出现正常的图象。再切断脚的印制线，即切除已坏了的音量调节和开机转换频道时的两秒钟“消音”功能，用470kΩ电位器串联51kΩ电阻取代R031，调节电位器，将音量调至适中，取下电位器和电阻，测其串联值为200kΩ，用一个相同阻值的电阻换上。用此方法修理以后，除音量不能调节和无两秒钟“消声”、“消光”功能外，其他一切正常。(曾代松)
